Горизонтальные многоступенчатые насосы MHI

Для чего сделана серия MHI

FANCY MHI поднимает давление там, где нужен высокий напор при небольшом расходе, а среда не терпит чугуна. Тринадцать моделей серии дают подачу от 2 до 16 м³/ч и напор от 22 до 68,5 м при мощности двигателя 0,37–2,2 кВт. Насос горизонтальный: он ставится на пол или раму, занимает по высоте меньше 250 мм и подключается резьбой G20, поэтому вписывается в узел, где вертикальному многоступенчатому насосу не хватило бы высоты. Если формулировка задачи звучит как «давления не хватает на верхних этажах» или «фильтру нужно 4 бара на входе» — начинать подбор стоит с MHI.

Почему напор набирается ступенями

Одно рабочее колесо на 2900 об/мин выдаёт 10–20 м напора — больше из него не получить, не увеличивая диаметр и обороты. Многоступенчатый насос решает это иначе: колёса ставятся последовательно, и каждое добавляет свою долю к общему напору. У MHI это видно прямо в обозначении: MHI-403 — четыре кубометра в час номинала и три ступени, MHI-406 — та же гидравлика, но шесть ступеней и напор вдвое выше. Практический вывод: чтобы добавить давления в готовой системе, не нужен другой типоразмер — достаточно взять ту же модель с большим числом ступеней, а обвязка и присоединение останутся прежними.

Что внутри и почему это важно

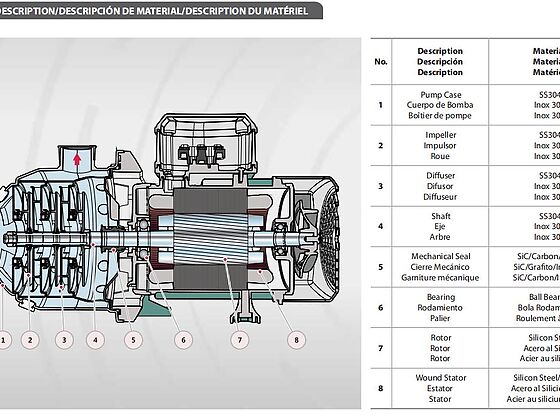

Все смачиваемые детали MHI — корпус, рабочие колёса, диффузоры и вал — выполнены из нержавеющей стали AISI 304. Это принципиально для питьевой воды, водоподготовки и любой линии, где ржавчина из чугунного корпуса окрасит воду или забьёт мембрану. Механическое уплотнение собрано в паре графит — карбид кремния с эластомером Viton: такой набор держит температуру до +120 °C и работает с гликолевыми смесями концентрацией до 50 %. Двигатель — YE3 класса энергоэффективности IE3 со степенью защиты IP 55 и классом изоляции F.

Где применяется MHI

Насос забирают под задачи, где важны нержавеющая проточная часть и стабильное давление:

• Повышение давления в здании. Гостиница, офис, многоквартирный дом: MHI держит напор на верхних этажах, когда городского давления хватает только до третьего.
• Водоподготовка и фильтрация. Подача на механические фильтры, угольные колонны и мембраны обратного осмоса — там нужен ровный напор 3–6 бар, а материалы не должны отдавать в воду железо.
• Мойка и промывка. Линии мойки тары, оборудования и транспорта, промывка фильтров обратным током.
• Технологические контуры производства. Подача воды и слабых растворов кислот и щелочей в аппараты, охлаждение технологических узлов.
• Отопление и горячее водоснабжение. Дожимной насос в контуре с температурой до 120 °C, в том числе на гликолевой смеси.
• Орошение и полив. Капельные линии теплиц и питомников, где расход небольшой, а напора нужно много.

Чем MHI отличается от других серий многоступенчатых насосов

В линейке FANCY многоступенчатых серий несколько, и различаются они компоновкой. CDM и CDL — вертикальные: напор до 297 м, но насосу нужна высота над фундаментом. CM, CHL и CHLF — горизонтальные с чугунным или комбинированным корпусом, они дешевле, но не годятся для питьевой воды. MHI занимает промежуток: горизонтальная компоновка, целиком нержавеющая проточная часть и напор до 68,5 м. Когда важен не напор, а непрерывная циркуляция теплоносителя, вместо MHI берут насос с мокрым ротором — FB, FBA или FBG: они рассчитаны на другое, циркуляция им даётся дешевле.

Как читается обозначение

Первое число после букв MHI — номинальная подача в кубометрах в час, второе — число ступеней, буква в конце указывает исполнение по питанию: Q — трёхфазное 380 В, E — однофазное 220 В. MHI-1604 читается так: 16 м³/ч, четыре ступени, трёхфазный двигатель. Ряд подач фиксированный — 2, 4, 8 и 16 м³/ч, а напор внутри каждого ряда набирается числом ступеней от двух до шести.

Откуда взяты характеристики

Кривые Q-H на страницах моделей построены по таблицам и графикам заводского даташита MHI для 50 Гц при 2900 об/мин — из одиннадцати моделей серии характеристика оцифрована для всех, у кого она напечатана в даташите. Источник указан у каждой кривой на странице модели, поэтому любую цифру можно сверить с бумагой производителя. Значения ряда 60 Гц на сайт не выносятся: в российской сети они не воспроизводятся.
