Циркуляционные насосы
Циркуляционные насосы FTD с патрубками на одной оси

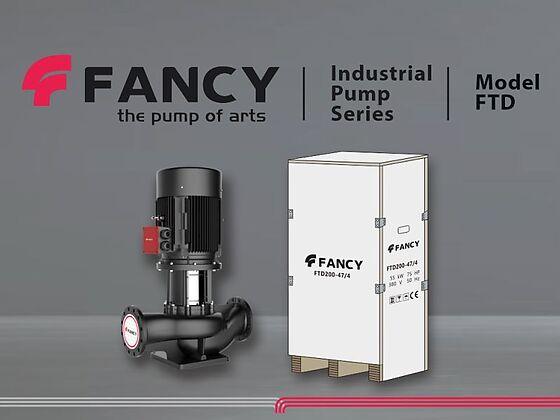

FANCY FTD — линейный циркуляционный насос для тепловых пунктов, систем охлаждения и оборотного водоснабжения. Сто четырнадцать моделей дают подачу 8–900 м³/ч и напор 12,8–86,7 м при мощности 0,75–200 кВт. Патрубки лежат на одной оси, поэтому насос встраивается в готовый трубопровод как арматура, а уплотнение с Viton допускает работу на гликолевых смесях.
| Моделей в серии | 114 |
|---|---|
| Подача | 8 — 900 м³/ч |
| Напор | 12,8 — 86,7 м |
| Мощность | 0,75 — 200 кВт |
| Обороты | 1 450 / 2 900,0 об/мин |
| Патрубки | 32×32, 40×40, 50×50, 65×65, 80×80, 100×100, 125×125, 150×150, 200×200, 250×250, 300×300 мм |
| Масса | 34 — 2 069 кг |
| Рабочее колесо | Колесо из чугуна, для нержавеющего исполнения AISI 304 |
| Температура среды | до +120 °C |
| Рабочее давление | до 16 бар |
| Защита двигателя | IP 55 |
| Класс изоляции | F |
Характеристики серии FTD
На поле наложены кривые Q-H по всему диапазону мощности серии. Нажмите на название модели, чтобы открыть её карточку.
Насосы FANCY FTD
Таблица производительности
Напор H, мКПД, %Мощность на валу P₂, кВт
| Модель | Q, м³/ч | 0 | 0,66 | 2,1 | 4,2 | 6,6 | 8,6 | 11 | 13 | 14 | 17 | 20 | 21 | 25 | 38 | 59 | 88 | 114 | 139 | 160 | 177 | 227 | 240 | 284 | 354 | 360 | 480 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FTD32-14G/2 | м | 16 | 16 | 16 | 16 | 15 | 14 | 11 | 9,3 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| КПД | 0 | 10 | 28 | 44 | 51 | 49 | 41 | 35 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| кВт | 0,25 | 0,27 | 0,32 | 0,41 | 0,53 | 0,65 | 0,82 | 0,92 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| FTD40-26G/2 | м | 29 | 29 | 29 | 29 | 29 | 29 | 28 | 28 | 27 | 26 | 25 | 24 | 22 | — | — | — | — | — | — | — | — | — | — | — | — | — |
| КПД | 0 | 5,2 | 16 | 29 | 41 | 48 | 55 | 58 | 59 | 61 | 61 | 60 | 58 | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| кВт | 0,88 | 0,91 | 0,99 | 1,1 | 1,3 | 1,4 | 1,6 | 1,7 | 1,7 | 2 | 2,2 | 2,3 | 2,6 | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| FTD50-49G/2 | м | 52 | 52 | 52 | 51 | 51 | 50 | 50 | 49 | 48 | 45 | 42 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| КПД | 0 | 5,5 | 17 | 29 | 38 | 43 | 46 | 46 | 46 | 43 | 39 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| кВт | 1,6 | 1,6 | 1,8 | 2 | 2,4 | 2,7 | 3,3 | 3,6 | 3,9 | 4,9 | 5,8 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| FTD125-14G/4 | м | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 15 | 15 | 15 | 15 | 15 | 15 | 14 | 13 | 11 | — | — | — | — | — | — | — |
| КПД | 0 | 0,85 | 2,7 | 5,4 | 8,5 | 11 | 14 | 16 | 17 | 21 | 25 | 26 | 30 | 43 | 59 | 73 | 76 | 73 | 65 | — | — | — | — | — | — | — | |
| кВт | 2,8 | 2,8 | 2,8 | 2,9 | 2,9 | 3 | 3 | 3 | 3,1 | 3,1 | 3,2 | 3,2 | 3,3 | 3,6 | 4,1 | 5 | 5,8 | 6,6 | 7,3 | — | — | — | — | — | — | — | |
| FTD150-17G/4 | м | 20 | 20 | 20 | 20 | 20 | 20 | 19 | 19 | 19 | 19 | 19 | 19 | 19 | 19 | 19 | 19 | 19 | 19 | 18 | 18 | 14 | 13 | — | — | — | — |
| КПД | 0 | 0,56 | 1,8 | 3,5 | 5,5 | 7,2 | 9,4 | 11 | 11 | 14 | 17 | 17 | 20 | 30 | 44 | 60 | 70 | 76 | 79 | 79 | 69 | 64 | — | — | — | — | |
| кВт | 6,3 | 6,3 | 6,3 | 6,3 | 6,3 | 6,3 | 6,3 | 6,4 | 6,4 | 6,4 | 6,4 | 6,4 | 6,5 | 6,6 | 7 | 7,7 | 8,5 | 9,4 | 10 | 11 | 13 | 13 | — | — | — | — | |
| FTD200-19/4 | м | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 25 | 25 | 25 | 24 | 24 | 24 | 24 | 22 | 22 | 20 | 15 | 15 | — |
| КПД | 0 | 0,45 | 1,4 | 2,9 | 4,5 | 5,8 | 7,6 | 8,5 | 9,3 | 12 | 14 | 14 | 17 | 25 | 37 | 51 | 61 | 68 | 74 | 77 | 82 | 82 | 80 | 68 | 67 | — | |
| кВт | 8 | 8 | 8,1 | 8,2 | 8,3 | 8,3 | 8,4 | 8,5 | 8,5 | 8,7 | 8,8 | 8,8 | 9 | 9,5 | 10 | 11 | 12 | 13 | 14 | 15 | 17 | 17 | 19 | 22 | 22 | — | |
| FTD200-23/4 | м | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 27 | 27 | 25 | 25 | 18 |
| КПД | 0 | 0,28 | 0,88 | 1,8 | 2,7 | 3,6 | 4,7 | 5,2 | 5,7 | 7,1 | 8,4 | 8,8 | 10 | 16 | 24 | 34 | 42 | 49 | 55 | 59 | 68 | 70 | 76 | 80 | 80 | 72 | |
| кВт | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 17 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 25 | 26 | 27 | 30 | 30 | 33 | |
| FTD200-43/4 | м | 48 | 48 | 47 | 47 | 47 | 47 | 47 | 47 | 47 | 47 | 47 | 47 | 47 | 47 | 47 | 47 | 47 | 47 | 47 | 47 | 47 | 46 | 46 | 45 | 44 | 39 |
| КПД | 0 | 0,3 | 0,95 | 1,9 | 2,9 | 3,8 | 5 | 5,6 | 6,1 | 7,7 | 9 | 9,4 | 11 | 17 | 25 | 36 | 43 | 50 | 56 | 59 | 68 | 70 | 75 | 78 | 78 | 75 | |
| кВт | 23 | 23 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 25 | 25 | 25 | 25 | 26 | 28 | 30 | 32 | 35 | 36 | 38 | 42 | 44 | 48 | 54 | 55 | 68 |
Материалы и устройство
| Рабочее колесо | Колесо из чугуна, для нержавеющего исполнения AISI 304 |
|---|---|
| Корпус насоса | Чугун c катафарезным покрытием |
| Рабочее колесо | Стандартная версия - чугун, для исполнения из нержавеющей стали AISI 304 + 15% к стоимости насоса. |
| Электродвигатель | Стандартная версия 380В (трёхфазная)/Для 220 В (однофазная версия) необходимо + 7% к цене стандартной версии/ Для версии 60 Гц/460В необходимо +3% к цене стандартной версии. |
| Вал | S.S.304 |
| Плита основание | FTD 200 - включена в стоимость, FTD100-40G/2 до FTD 150-50/4 + доплата к прайсу насоса, FTD100-33/2 и ниже + доплата к прайсу насоса. |
| Механическое уплотнение | Mechanical Seal, Graphite-Silicon Carbide-Viton (can be use for ethylene glycol/propylene glycol up to 50% concentration/temperature up to + 120 degrees.) |
| Подшипник | High quality bearing |
Устройство серии FTD

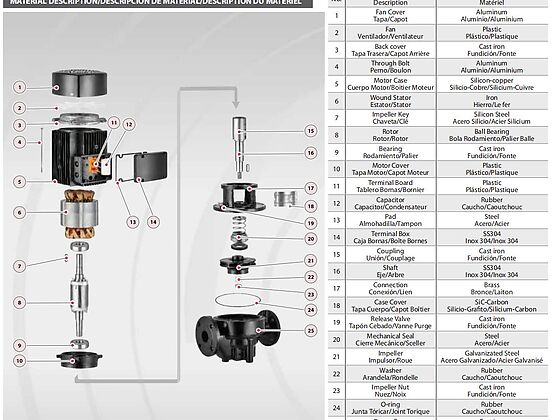

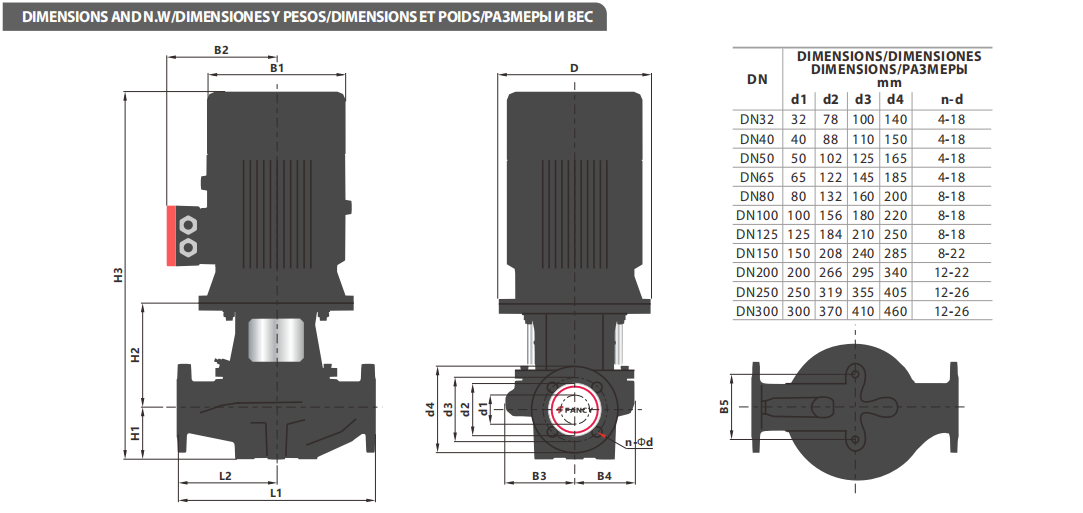

Разрезы и чертежи из каталога завода: устройство насоса, состав узлов и монтажные размеры. Номера на разрезе соответствуют перечню узлов под ним — материал каждой детали взят из документации производителя.
Модели серии FTD
| Модель | Подачам³/ч | Напорм | МощностькВт | Патрубокмм | Оборотыоб/мин | Массакг | Цена₽ | Действия |
|---|---|---|---|---|---|---|---|---|
| FTD32-14G/2 | 8 | 16 | 0,75 | 32×32 | 2 900 | 36 | 44 560 | |
| FTD32-18G/2 | 8 | 19,8 | 1,1 | 32×32 | 2 900 | 37 | 46 040 | |
| FTD32-21G/2 | 12,5 | 25,3 | 1,5 | 32×32 | 2 900 | 41 | 51 470 | |
| FTD32-26G/2 | 12,5 | 28,7 | 2,2 | 32×32 | 2 900 | 45 | 54 460 | |
| FTD32-33G/2 | 12,5 | 36 | 3 | 32×32 | 2 900 | 56 | 64 350 | |
| FTD32-40G/2 | 12,5 | 41,3 | 4 | 32×32 | 2 900 | 70 | 77 720 | |
| FTD32-50G/2 | 12,5 | 51 | 5,5 | 32×32 | 2 900 | 90 | 99 500 | |
| FTD40-14G/2 | 8 | 16 | 0,75 | 40×40 | 2 900 | 34 | 40 100 | |
| FTD40-16G/2 | 12,5 | 19,8 | 1,1 | 40×40 | 2 900 | 35 | 41 570 | |
| FTD40-21G/2 | 12,5 | 24 | 1,5 | 40×40 | 2 900 | 41 | 47 030 | |
| FTD40-20G/2 | 20 | 23 | 2,2 | 40×40 | 2 900 | 46 | 52 470 | |
| FTD40-26G/2 | 20 | 29 | 3 | 40×40 | 2 900 | 58 | 64 350 | |
| FTD40-30G/2 | 25 | 34,9 | 4 | 40×40 | 2 900 | 66 | 74 730 | |
| FTD40-36G/2 | 25 | 41 | 5,5 | 40×40 | 2 900 | 91 | 100 470 | |
| FTD40-48G/2 | 25 | 52 | 7,5 | 40×40 | 2 900 | 100 | 103 450 | |
| FTD50-32G/2 | 12,5 | 35 | 3 | 50×50 | 2 900 | 69 | 71 290 | |
| FTD50-39G/2 | 12,5 | 42 | 4 | 50×50 | 2 900 | 76 | 81 670 | |
| FTD50-49G/2 | 12,5 | 52 | 5,5 | 50×50 | 2 900 | 94 | 103 450 | |
| FTD50-59G/2 | 12,5 | 62,3 | 7,5 | 50×50 | 2 900 | 121 | 114 830 | |
| FTD50-80G/2 | 12,5 | 82 | 11 | 50×50 | 2 900 | 195 | 154 920 | |
| FTD50-12G/2 | 16 | 13 | 1,1 | 50×50 | 2 900 | 40 | 49 000 | |
| FTD50-15G/2 | 20 | 16,1 | 1,5 | 50×50 | 2 900 | 46 | 53 940 | |
| FTD50-18G/2 | 25 | 20,2 | 2,2 | 50×50 | 2 900 | 49 | 57 410 | |
| FTD50-24G/2 | 25 | 25,9 | 3 | 50×50 | 2 900 | 59 | 67 310 | |
| FTD50-28G/2 | 30 | 29,5 | 4 | 50×50 | 2 900 | 68 | 77 720 | |
| FTD50-35G/2 | 30 | 36,3 | 5,5 | 50×50 | 2 900 | 86 | 97 990 | |
| FTD50-40G/2 | 35 | 42,5 | 7,5 | 50×50 | 2 900 | 105 | 108 880 | |
| FTD50-50G/2 | 40 | 53 | 11 | 50×50 | 2 900 | 184 | 147 980 | |
| FTD50-60G/2 | 50 | 65,8 | 15 | 50×50 | 2 900 | 207 | 158 870 | |
| FTD50-70G/2 | 50 | 73,7 | 18,5 | 50×50 | 2 900 | 215 | 167 800 | |
| FTD50-81G/2 | 50 | 85,5 | 22 | 50×50 | 2 900 | 269 | 202 440 | |
| FTD65-37G/2 | 25 | 39,6 | 5,5 | 65×65 | 2 900 | 97 | 104 930 | |
| FTD65-48G/2 | 25 | 50,4 | 7,5 | 65×65 | 2 900 | 105 | 107 400 | |
| FTD65-15G/2 | 30 | 17,7 | 2,2 | 65×65 | 2 900 | 52 | 58 410 | |
| FTD65-20G/2 | 30 | 22 | 3 | 65×65 | 2 900 | 61 | 68 300 | |
| FTD65-22G/2 | 40 | 25,8 | 4 | 65×65 | 2 900 | 68 | 78 710 | |
| FTD65-30G/2 | 40 | 32 | 5,5 | 65×65 | 2 900 | 91 | 98 990 | |
| FTD65-34G/2 | 50 | 38,5 | 7,5 | 65×65 | 2 900 | 100 | 101 460 | |
| FTD65-41G/2 | 50 | 45 | 11 | 65×65 | 2 900 | 184 | 148 980 | |
| FTD65-51G/2 | 50 | 54 | 15 | 65×65 | 2 900 | 199 | 159 870 | |
| FTD65-61G/2 | 50 | 64,5 | 18,5 | 65×65 | 2 900 | 221 | 168 800 | |
| FTD65-68G/2 | 50 | 70,5 | 22 | 65×65 | 2 900 | 274 | 203 920 | |
| FTD65-85G/2 | 50 | 86,7 | 30 | 65×65 | 2 900 | 340 | 268 780 | |
| FTD80-41G/2 | 50 | 42,3 | 11 | 80×80 | 2 900 | 189 | 149 970 | |
| FTD80-48G/2 | 50 | 49,4 | 15 | 80×80 | 2 900 | 204 | 161 350 | |
| FTD80-13G/2 | 50 | 18,9 | 3 | 80×80 | 2 900 | 68 | 73 250 | |
| FTD80-18G/2 | 50 | 23,2 | 4 | 80×80 | 2 900 | 75 | 82 670 | |
| FTD80-23G/2 | 50 | 28,2 | 5,5 | 80×80 | 2 900 | 93 | 103 940 | |
| FTD80-29G/2 | 50 | 33 | 7,5 | 80×80 | 2 900 | 101 | 106 410 | |
| FTD80-32G/2 | 70 | 36,2 | 11 | 80×80 | 2 900 | 191 | 153 440 | |
| FTD80-38G/2 | 80 | 45,7 | 15 | 80×80 | 2 900 | 206 | 163 820 | |
| FTD80-47G/2 | 80 | 53,2 | 18,5 | 80×80 | 2 900 | 215 | 172 750 | |
| FTD80-54G/2 | 80 | 59,7 | 22 | 80×80 | 2 900 | 269 | 207 390 | |
| FTD80-67G/2 | 80 | 71 | 30 | 80×80 | 2 900 | 342 | 271 740 | |
| FTD100-9/2 | 50 | 12,8 | 2,2 | 100×100 | 2 900 | 61 | 59 890 | |
| FTD100-15/2 | 60 | 18,5 | 4 | 100×100 | 2 900 | 79 | 80 190 | |
| FTD100-17G/2 | 80 | 22 | 5,5 | 100×100 | 2 900 | 104 | 107 920 | |
| FTD100-22G/2 | 80 | 26 | 7,5 | 100×100 | 2 900 | 112 | 110 390 | |
| FTD100-27/2 | 100 | 31,7 | 11 | 100×100 | 2 900 | 202 | 156 910 | |
| FTD100-33/2 | 100 | 37,2 | 15 | 100×100 | 2 900 | 217 | 168 800 | |
| FTD100-40G/2 | 100 | 44 | 18,5 | 100×100 | 2 900 | 236 | 176 700 | |
| FTD100-48G/2 | 100 | 51 | 22 | 100×100 | 2 900 | 289 | 211 340 | |
| FTD100-52G/2 | 130 | 59 | 30 | 100×100 | 2 900 | 356 | 273 730 | |
| FTD125-11G/4 | 120 | 13,8 | 5,5 | 125×125 | 1 450 | 155 | 146 020 | |
| FTD125-14G/4 | 120 | 15,9 | 7,5 | 125×125 | 1 450 | 165 | 150 490 | |
| FTD125-19G/4 | 140 | 22 | 11 | 125×125 | 1 450 | 276 | 216 800 | |
| FTD125-22G/4 | 160 | 26,6 | 15 | 125×125 | 1 450 | 341 | 245 520 | |
| FTD125-28G/4 | 160 | 31 | 18,5 | 125×125 | 1 450 | 372 | 278 170 | |
| FTD125-32G/4 | 160 | 34,6 | 22 | 125×125 | 1 450 | 394 | 288 570 | |
| FTD125-40G/4 | 160 | 46,1 | 30 | 125×125 | 1 450 | 491 | 350 450 | |
| FTD125-48G/4 | 160 | 53 | 37 | 125×125 | 1 450 | 530 | 410 820 | |
| FTD150-12.5G/4 | 200 | 16,1 | 11 | 150×150 | 1 450 | 282 | 226 210 | |
| FTD150-17G/4 | 200 | 19,5 | 15 | 150×150 | 1 450 | 304 | 240 060 | |
| FTD150-22G/4 | 200 | 23,6 | 18,5 | 150×150 | 1 450 | 335 | 282 630 | |
| FTD150-25/4 | 200 | 28,1 | 22 | 150×150 | 1 450 | 397 | 294 520 | |
| FTD150-33/4 | 200 | 35,5 | 30 | 150×150 | 1 450 | 479 | 360 350 | |
| FTD150-40/4 | 200 | 43,1 | 37 | 150×150 | 1 450 | 564 | 418 760 | |
| FTD150-50/4 | 200 | 52,4 | 45 | 150×150 | 1 450 | 616 | 492 490 | |
| FTD200-16/4 | 300 | 22,5 | 18,5 | 200×200 | 1 450 | 469 | 380 620 | |
| FTD200-19/4 | 300 | 24,4 | 22 | 200×200 | 1 450 | 487 | 382 610 | |
| FTD200-24/4 | 300 | 26,1 | 30 | 200×200 | 1 450 | 603 | 480 120 | |
| FTD200-31/4 | 300 | 35,4 | 37 | 200×200 | 1 450 | 671 | 522 210 | |
| FTD200-36/4 | 300 | 39,5 | 45 | 200×200 | 1 450 | 718 | 596 460 | |
| FTD200-47/4 | 300 | 50,6 | 55 | 200×200 | 1 450 | 821 | 698 400 | |
| FTD200-53/4 | 300 | 55,7 | 75 | 200×200 | 1 450 | 957 | 807 800 | |
| FTD200-12.5/4 | 400 | 17,9 | 22 | 200×200 | 1 450 | 485 | 386 570 | |
| FTD200-20/4 | 400 | 24,8 | 30 | 200×200 | 1 450 | 546 | 451 430 | |
| FTD200-23/4 | 400 | 28,3 | 37 | 200×200 | 1 450 | 671 | 522 210 | |
| FTD200-27/4 | 400 | 32,5 | 45 | 200×200 | 1 450 | 708 | 596 460 | |
| FTD200-32/4 | 400 | 38 | 55 | 200×200 | 1 450 | 783 | 666 240 | |
| FTD200-43/4 | 400 | 47,5 | 75 | 200×200 | 1 450 | 962 | 807 800 | |
| FTD200-50/4 | 400 | 53 | 90 | 200×200 | 1 450 | 1 056 | 874 110 | |
| FTD250-16/4 | 500 | 20,8 | 30 | 250×250 | 1 450 | 620 | 502 390 | |
| FTD250-19/4 | 500 | 23,5 | 37 | 250×250 | 1 450 | 684 | 535 570 | |
| FTD250-22/4 | 500 | 26 | 45 | 250×250 | 1 450 | 721 | 616 250 | |
| FTD250-29/4 | 500 | 35 | 55 | 250×250 | 1 450 | 855 | 714 240 | |
| FTD250-36/4 | 500 | 39,5 | 75 | 250×250 | 1 450 | 995 | 832 540 | |
| FTD250-47/4 | 500 | 54 | 90 | 250×250 | 1 450 | 1 133 | 925 610 | |
| FTD250-56/4 | 500 | 62 | 110 | 250×250 | 1 450 | 1 504 | 1 524 510 | |
| FTD250-12.5/4 | 630 | 19,5 | 30 | 250×250 | 1 450 | 622 | 502 900 | |
| FTD250-14/4 | 630 | 21 | 37 | 250×250 | 1 450 | 685 | 535 570 | |
| FTD250-17/4 | 630 | 22,8 | 45 | 250×250 | 1 450 | 722 | 616 250 | |
| FTD250-20/4 | 630 | 25,5 | 55 | 250×250 | 1 450 | 799 | 688 020 | |
| FTD250-26/4 | 630 | 32,2 | 75 | 250×250 | 1 450 | 993 | 832 540 | |
| FTD250-32/4 | 630 | 37,7 | 90 | 250×250 | 1 450 | 1 086 | 898 880 | |
| FTD250-40/4 | 630 | 46,5 | 110 | 250×250 | 1 450 | 1 503 | 1 525 990 | |
| FTD250-50/4 | 630 | 56,2 | 132 | 250×250 | 1 450 | 1 596 | 1 574 500 | |
| FTD300-15/4 | 900 | 24 | 55 | 300×300 | 1 450 | 1 024 | 1 061 500 | |
| FTD300-20/4 | 900 | 27,8 | 75 | 300×300 | 1 450 | 1 199 | 1 185 850 | |
| FTD300-25/4 | 900 | 31,5 | 90 | 300×300 | 1 450 | 1 367 | 1 369 410 | |
| FTD300-30/4 | 900 | 35,8 | 110 | 300×300 | 1 450 | 1 723 | 1 857 010 | |
| FTD300-35/4 | 900 | 40 | 132 | 300×300 | 1 450 | 1 810 | 2 134 760 | |
| FTD300-44/4 | 900 | 50 | 160 | 300×300 | 1 450 | 1 954 | 2 401 820 | |
| FTD300-55/4 | 900 | 59 | 200 | 300×300 | 1 450 | 2 069 | 2 537 250 |
Линейная компоновка
FTD встраивается прямо в трубопровод: всасывающий и напорный патрубки лежат на одной оси, поэтому насос не требует отдельного фундамента и разворота линии. Для теплового пункта это решающий довод — там место ограничено, а трубопроводы уже проложены. Диапазон серии широкий: подача от 8 до 900 м³/ч, напор от 12,8 до 86,7 м, мощность двигателя от 0,75 до 200 кВт.
Работа с гликолевыми смесями
Механическое уплотнение FTD собрано из графита и карбида кремния с эластомером Viton: завод допускает воду и смеси этиленгликоля или пропиленгликоля концентрацией до 50 % при температуре среды до +120 °C. Этот эластомер держит этиленгликоль, поэтому насос допускается ставить в контуры с антифризом — в чиллерных установках и системах, которые зимой не сливают. Обычный NBR в такой среде разбухает, и уплотнение начинает подтекать через несколько месяцев.
Из чего собран насос
Корпус — чугун с катафорезным покрытием, вал — нержавеющая сталь AISI 304, рабочее колесо в стандартном исполнении чугунное; исполнение с колесом из нержавеющей стали AISI 304 доступно с наценкой. Двигатель стандартно 380 В трёхфазный. Для моделей от FTD 100-40G/2 до FTD 150-50/4 опорная плита поставляется отдельно, у FTD 200 она уже входит в стоимость — этот момент стоит учитывать при сравнении цен с другими марками.
Как читается обозначение
В названии FTD 100-40G/2 первое число — диаметр патрубков в миллиметрах, второе — напор в метрах, буква G обозначает исполнение, а цифра после косой черты — число полюсов двигателя. Двухполюсные модели рассчитаны на 2900 об/мин и дают больший напор, четырёхполюсные работают на 1450 об/мин: они тише и меньше изнашивают уплотнение, что важно для круглогодичной работы в жилом здании.
Чем подтверждены характеристики
Кривые Q-H для всех моделей FTD взяты из таблиц производительности каталога производителя: завод публикует напор при каждом значении подачи, и эти значения перенесены на график без сглаживания. Источник указан на странице каждой модели.
Где применяется FTD
- Тепловые пункты. Контуры отопления, ГВС и вентиляции, где обвязка уже сварена и место ограничено.
- Системы охлаждения. Контуры холодильных машин и градирен, в том числе на гликолевых смесях.
- Отопление. Домовые узлы и смесительные контуры зданий.
- Промышленные предприятия. Оборотные контуры цехов, встраиваемые в существующие линии.
Как подобрать типоразмер
Первый параметр здесь не расход, а монтажная длина и диаметр фланцев: линейный насос ставят в разрыв трубы, и он должен совпасть с существующим участком. Затем считают рабочую точку по расходу контура и потерям. Для гликоля напор и мощность пересчитывают на плотность смеси — она выше воды, и двигатель берут с запасом.
Чем серии раздела отличаются друг от друга
FANCY FTD рядом с остальными линейками раздела «Циркуляционные насосы»: устройство, тип колеса и рабочий диапазон. Нажмите на название, чтобы открыть серию целиком.
| Серия | FANCY FTD | FANCY MHI | FANCY FB | FANCY FBA | FANCY FB(S) | FANCY FB(B) | FANCY FBG | FANCY FBT |
|---|---|---|---|---|---|---|---|---|
| Устройство | — | — | — | |||||
| Габаритный чертёж | — | — | — | — | — | |||
| Тип насоса | циркуляционный насос с патрубками на одной оси | горизонтальный многоступенчатый насос | циркуляционный насос с тремя скоростями | Автоматические циркуляционные насосы | циркуляционный насос FB(S) с корпусом из нержавеющей стали | циркуляционный насос FB(B) с латунным корпусом | Односкоростные циркуляционные насосы | циркуляционный насос с тремя скоростями |
| Рабочее колесо | Колесо из чугуна, для нержавеющего исполнения AISI 304 | Колёса из нержавеющей стали AISI 304 | Колесо из PPO, вал и подшипники керамические | Колесо из PPO, вал и подшипники керамические | Колесо из PPO, корпус из нержавеющей стали | Колесо из PPO, корпус из латуни | Рабочее колесо из нержавеющей стали AISI 304 | Рабочее колесо и вал из нержавеющей стали AISI 304 |
| Материалы | Корпус насоса: Чугун c катафарезным покрытием; Вал: S.S.304; Плита основание: FTD 200 - включена в стоимость, FTD100-40G/2 до FTD 150-50/4 + доплата к прайсу насоса, FTD100-33/2 и ниже + доплата к прайсу насоса.; Механическое уплотнение: Mechanical Seal, Graphite-Silicon Carbide-Viton (can be use for ethylene glycol/propylene glycol up to 50% concentration/temperature up to + 120 degrees.); Подшипник: High quality bearing | — | — | — | — | — | — | — |
| Нержавеющая сталь | нет | есть | нет | нет | есть | нет | нет | нет |
| Многоступенчатый | нет | есть | нет | нет | нет | нет | нет | нет |
| Линейный (inline) | есть | нет | нет | нет | нет | нет | нет | нет |
| Подача, м³/ч | 8 — 900 | 2 — 16 | 1,8 — 10 | 1,5 — 4 | 2,6 — 10 | 2,6 — 10 | 10 — 35 | 10 — 53 |
| Напор, м | 12,8 — 86,7 | 22 — 68,5 | 4,5 — 15 | 9 — 15 | 4,5 — 12 | 4,5 — 12 | 9 — 20 | 5 — 18 |
| Мощность, кВт | 0,75 — 200 | 0,37 — 2,2 | 0,07 — 0,32 | 0,1 — 0,32 | 0,07 — 0,25 | 0,07 — 0,25 | 0,37 — 1,5 | 0,24 — 1,73 |
| Патрубки, мм | 32×32 … 300×300 | 25×25 … 50×40 | 20×15 … 50×32 | 20×15 … 25×20 | 25×20 … 50×32 | 25×20 … 50×32 | 40×40 … 80×80 | 32×32 … 80×80 |
| Обороты, об/мин | 1 450 / 2 900 | 2 900 | 2 900 | 2 900 | 2 900 | 2 900 | 2 900 | 1 450 / 2 900 |
| Масса, кг | 34 — 2 069 | 10 — 24 | 2,6 — 5 | 2,7 — 4 | 2,6 — 4,8 | 2,6 — 4,8 | 7,3 — 29,5 | 19,5 — 38,7 |
| Температура среды | до +120 °C | до +120 °C | — | — | — | — | — | — |
| Защита двигателя | IP 55 | IP 55 | IP 44 | IP 44 | — | — | IP 44 | IP 44 |
| Основное применение | Тепловые пункты и котельные, системы охлаждения, оборотное водоснабжение, кондиционирование крупных зданий. | Подпитка контуров отопления, повышение давления в квартирных и домовых системах, небольшие технологические линии. | Отопление частных домов и квартир, тёплый пол, рециркуляция горячего водоснабжения. | Квартирные и домовые контуры отопления, где режим меняется в течение суток и нужен автоматический подбор скорости. | Рециркуляция горячего водоснабжения, контуры с кислородной агрессией, питьевые системы. | Питьевое водоснабжение и рециркуляция ГВС в жилых домах, гостиницах и общественных зданиях. | Домовые и цеховые контуры отопления, тепловые пункты, системы охлаждения с постоянным расходом. | Отопление зданий и производственных помещений, контуры кондиционирования, тепловые пункты. |
