Циркуляционные насосы
Односкоростные циркуляционные насосы FBG
FANCY FBG — фланцевый циркуляционный насос с одной рабочей характеристикой: его берут туда, где режим контура посчитан и меняться не будет. Четырнадцать моделей дают подачу 10–35 м³/ч и напор 9–20 м при мощности 0,37–1,5 кВт, фланцы DN32–DN80, теплоноситель до +110 °C. Меньше электроники — меньше отказов, а регулировать такой контур положено балансировочными клапанами.
| Моделей в серии | 14 |
|---|---|
| Подача | 10 — 35 м³/ч |
| Напор | 9 — 20 м |
| Мощность | 0,37 — 1,5 кВт |
| Обороты | 2 900 об/мин |
| Патрубки | 40×40, 50×32, 50×50, 65×65, 80×80 мм |
| Масса | 7,3 — 29,5 кг |
| Рабочее колесо | Рабочее колесо из нержавеющей стали AISI 304 |
| Защита двигателя | IP 44 |
Характеристики серии FBG
На поле наложены кривые Q-H по всему диапазону мощности серии. Точки кривых взяты из таблиц каталога производителя. Нажмите на название модели, чтобы открыть её карточку.
Насосы FANCY FBG
Таблица производительности
Напор H, мКПД, %Мощность на валу P₂, кВт
| Модель | Q, м³/ч | 0 | 0,53 | 1,1 | 1,8 | 2,6 | 3,2 | 4,2 | 5 | 5,5 | 6,3 | 7 | 8 | 9 | 9,2 | 10 | 11 | 12 | 13 | 14 | 14 | 15 | 17 | 19 | 22 | 28 | 35 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FBG32-10-220 | м | 10 | 9,8 | 9,6 | 9,3 | 8,8 | 8,4 | 7,7 | 7 | 6,5 | 5,8 | 5,1 | 4 | 3 | 2,7 | 1,8 | — | — | — | — | — | — | — | — | — | — | — |
| КПД | 0 | 4,8 | 9,2 | 15 | 20 | 23 | 27 | 29 | 30 | 30 | 29 | 26 | 21 | 19 | 14 | — | — | — | — | — | — | — | — | — | — | — | |
| кВт | 0,3 | 0,3 | 0,3 | 0,31 | 0,31 | 0,31 | 0,32 | 0,32 | 0,32 | 0,33 | 0,33 | 0,34 | 0,34 | 0,34 | 0,35 | — | — | — | — | — | — | — | — | — | — | — | |
| FBG40-10F-220 | м | 10 | 9,8 | 9,6 | 9,3 | 8,8 | 8,4 | 7,7 | 7 | 6,5 | 5,8 | 5,1 | 4 | 3 | 2,7 | 1,8 | — | — | — | — | — | — | — | — | — | — | — |
| КПД | 0 | 5,7 | 11 | 17 | 22 | 25 | 29 | 31 | 31 | 30 | 29 | 26 | 21 | 19 | 14 | — | — | — | — | — | — | — | — | — | — | — | |
| кВт | 0,24 | 0,25 | 0,26 | 0,27 | 0,28 | 0,29 | 0,3 | 0,31 | 0,32 | 0,32 | 0,33 | 0,34 | 0,35 | 0,35 | 0,35 | — | — | — | — | — | — | — | — | — | — | — | |
| FBG40-12F-220 | м | 12 | 12 | 11 | 11 | 10 | 10 | 9,2 | 8,6 | 8,2 | 7,6 | 7 | 6,1 | 5,3 | 5,1 | 4,4 | 3,4 | 2,4 | 1,3 | — | — | — | — | — | — | — | — |
| КПД | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| кВт | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| FBG50-9F-280 | м | 9 | 9 | 8,9 | 8,9 | 8,8 | 8,8 | 8,6 | 8,5 | 8,4 | 8,3 | 8,2 | 7,9 | 7,7 | 7,6 | 7,4 | 7 | 6,7 | 6,3 | 6 | 5,7 | 5,4 | 4,4 | 3,2 | — | — | — |
| КПД | 0 | 2,8 | 5,5 | 9,4 | 13 | 15 | 19 | 22 | 24 | 26 | 28 | 30 | 31 | 32 | 32 | 33 | 33 | 33 | 32 | 31 | 30 | 26 | 20 | — | — | — | |
| кВт | 0,4 | 0,41 | 0,43 | 0,45 | 0,47 | 0,48 | 0,5 | 0,52 | 0,53 | 0,55 | 0,56 | 0,58 | 0,6 | 0,61 | 0,62 | 0,64 | 0,66 | 0,68 | 0,7 | 0,71 | 0,73 | 0,77 | 0,83 | — | — | — | |
| FBG40-16F-250 | м | 16 | 16 | 16 | 15 | 15 | 15 | 15 | 14 | 14 | 14 | 13 | 13 | 12 | 11 | 11 | 9,1 | 7,5 | 5,5 | 4,1 | 2,2 | — | — | — | — | — | — |
| КПД | 0 | 1,9 | 3,8 | 6,9 | 10 | 12 | 17 | 20 | 22 | 24 | 26 | 29 | 30 | 30 | 30 | 28 | 25 | 19 | 15 | 9 | — | — | — | — | — | — | |
| кВт | 0,91 | 0,91 | 0,92 | 0,93 | 0,94 | 0,94 | 0,95 | 0,95 | 0,96 | 0,96 | 0,96 | 0,97 | 0,97 | 0,97 | 0,97 | 0,97 | 0,97 | 0,97 | 0,97 | 0,97 | — | — | — | — | — | — | |
| FBG50-12F-280 | м | 12 | 12 | 12 | 11 | 11 | 11 | 11 | 11 | 10 | 10 | 10 | 9,7 | 9,3 | 9,2 | 8,9 | 8,5 | 8,1 | 7,6 | 7,2 | 6,8 | 6,4 | 5,1 | 3,5 | — | — | — |
| КПД | 0 | 1,7 | 3,4 | 5,9 | 8,3 | 9,9 | 13 | 15 | 17 | 19 | 20 | 22 | 24 | 24 | 25 | 26 | 27 | 27 | 27 | 27 | 26 | 23 | 17 | — | — | — | |
| кВт | 0,9 | 0,9 | 0,91 | 0,92 | 0,92 | 0,93 | 0,93 | 0,94 | 0,94 | 0,94 | 0,94 | 0,95 | 0,95 | 0,95 | 0,95 | 0,96 | 0,97 | 0,98 | 0,99 | 1 | 1 | 1 | 1,1 | — | — | — | |
| FBG80-12F-360 | м | 13 | 13 | 13 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 10 | 10 | 9,5 | 8,8 | 7,3 | 5 |
| КПД | 0 | 1,7 | 3,3 | 5,8 | 8,2 | 9,8 | 13 | 15 | 17 | 19 | 20 | 23 | 25 | 26 | 28 | 30 | 32 | 34 | 35 | 36 | 37 | 40 | 43 | 45 | 46 | 38 | |
| кВт | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,2 | 1,2 | 1,2 | 1,2 | |
| FBG50-16F-280 | м | 16 | 16 | 16 | 15 | 15 | 15 | 15 | 15 | 14 | 14 | 14 | 14 | 13 | 13 | 13 | 12 | 12 | 11 | 11 | 10 | 9,5 | 7,5 | 5,1 | — | — | — |
| КПД | 0 | 2,1 | 4,2 | 7,2 | 10 | 12 | 15 | 17 | 19 | 21 | 22 | 24 | 26 | 26 | 27 | 28 | 28 | 28 | 28 | 27 | 27 | 23 | 18 | — | — | — | |
| кВт | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,2 | 1,2 | 1,2 | 1,2 | 1,3 | 1,3 | 1,3 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 | 1,5 | 1,5 | — | — | — |
Материалы и устройство
| Рабочее колесо | Рабочее колесо из нержавеющей стали AISI 304 |
|---|---|
| Корпус насоса | Anti-corrosive coating cast iron |
| Подшипники | Ceramic |
| Кабель | 1.2 meters with plug |
| Корпус двигателя | Aluminum |
Устройство серии FBG

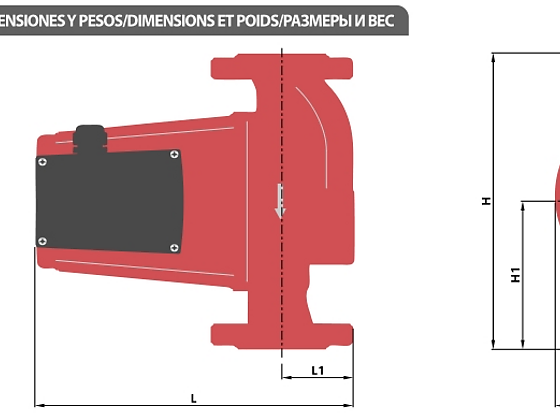

Разрезы и чертежи из каталога завода: устройство насоса, состав узлов и монтажные размеры. Номера на разрезе соответствуют перечню узлов под ним — материал каждой детали взят из документации производителя.
Модели серии FBG
| Модель | Подачам³/ч | Напорм | МощностькВт | Патрубокмм | Массакг | Цена₽ | Действия |
|---|---|---|---|---|---|---|---|
| FBG32-10-220 | 10 | 10 | 0,37 | 50×32 | 7,3 | 14 990 | |
| FBG32-12-220 | 13 | 12 | 0,55 | 50×32 | 8,5 | 17 500 | |
| FBG40-10F-220 | 10 | 10 | 0,37 | 40×40 | 14,8 | 15 140 | |
| FBG40-12F-220 | 13 | 12 | 0,55 | 40×40 | 15,3 | 17 650 | |
| FBG40-12F-250 | 14,4 | 12 | 0,75 | 40×40 | 15,7 | 23 590 | |
| FBG40-16F-250 | 14,4 | 16 | 1,1 | 40×40 | 17,3 | 26 640 | |
| FBG40-20F-250 | 14,4 | 20 | 1,5 | 40×40 | 18,9 | 30 890 | |
| FBG50-9F-280 | 19 | 9 | 0,75 | 50×50 | 19,5 | 23 590 | |
| FBG50-12F-280 | 19 | 12 | 1,1 | 50×50 | 20 | 26 640 | |
| FBG50-16F-280 | 19 | 16 | 1,5 | 50×50 | 20,1 | 30 890 | |
| FBG65-9F-300 | 23 | 12,5 | 1,1 | 65×65 | 23,6 | 27 610 | |
| FBG65-12F-300 | 26 | 14,5 | 1,5 | 65×65 | 24,6 | 31 830 | |
| FBG80-10F-360 | 32 | 10 | 1 | 80×80 | 26,2 | 65 380 | |
| FBG80-12F-360 | 35 | 12,7 | 1,3 | 80×80 | 29,5 | 76 390 |
Для чего сделана серия FBG
FANCY FBG держит циркуляцию в контуре с постоянным расходом: ветка отопления с неизменной нагрузкой, технологический контур охлаждения, кольцо горячего водоснабжения здания. Четырнадцать моделей дают подачу от 10 до 35 м³/ч, напор от 9 до 20 м и мощность 0,37–1,5 кВт при фланцевом присоединении DN32–DN80. Скорость одна, и это осознанный выбор конструкции: там, где режим задан расчётом, переключатель на три положения добавляет только цену и повод для ошибки монтажника.
Почему одна скорость — это нормально
Переключение скоростей нужно, когда нагрузка контура заметно гуляет: в мороз один расход, в межсезонье другой. Но в производственном контуре охлаждения или в кольце ГВС расход постоянный круглый год и определён на этапе проекта. Такой контур регулируют балансировочными клапанами, а не насосом. Односкоростной насос здесь проще: меньше электроники, меньше поводов для отказа, ниже цена при том же гидравлическом ряде. Если режим позже поменяется, характеристику двигают частотным преобразователем — FBG это допускает.
Конструкция и материалы
Корпус — чугун с антикоррозионным покрытием, нанесённым электрофорезом; вал из нержавеющей стали AISI 304; подшипники керамические; корпус двигателя алюминиевый, что заметно облегчает монтаж на высоте. Ротор мокрый: механического уплотнения нет, теплоноситель сам смазывает и охлаждает пару вал — подшипник. Отсюда требование к воде: контур нужно промыть и поставить грязевик, иначе окалина после сварки сработает как абразив в первые же недели.
Где применяется FBG
- Отопление зданий. Постоянная ветка стояков, циркуляция после теплообменника теплового пункта.
- Горячее водоснабжение. Кольцо рециркуляции ГВС жилого дома или гостиницы.
- Охлаждение оборудования. Технологический контур станков, компрессоров, форм литья.
- Кондиционирование. Ветки фанкойлов, где расход задан балансировкой.
- Теплицы и производственные помещения. Контуры воздушного отопления и калориферов.
Чем FBG отличается от других серий циркуляционных насосов
FBT — тот же фланцевый насос, но с тремя скоростями: дороже и берётся под переменную нагрузку. FB — резьбовое исполнение для контуров поменьше. FBA — автоматика для бытовой рециркуляции. FTD — линейный насос с сухим ротором и подачей до 900 м³/ч, другой класс задач. FBG в этом ряду — рабочая лошадь постоянного режима: минимальная конструкция при фланцевом монтаже.
Как читается обозначение
FBG50-16F-280: FBG — серия, 50 — диаметр фланца в миллиметрах, 16 — максимальный напор в метрах, F — фланцевое присоединение, 280 — монтажная длина между фланцами. Модели без буквы F (FBG32-10-220) выпускаются с резьбовым присоединением. Монтажная длина — первое, что сверяют при замене: совпала, значит врезка не нужна.
Откуда взяты характеристики
Кривые Q-H всех четырнадцати моделей серии получены из расчётной системы подбора завода FANCY: она отдаёт напор, потребляемую мощность, КПД и кавитационный запас по двадцати точкам на модель. Источник указан на странице каждой модели, рабочая точка сверена с паспортными данными каталога.
Чем серии раздела отличаются друг от друга
FANCY FBG рядом с остальными линейками раздела «Циркуляционные насосы»: устройство, тип колеса и рабочий диапазон. Нажмите на название, чтобы открыть серию целиком.
| Серия | FANCY FBG | FANCY MHI | FANCY FB | FANCY FBA | FANCY FB(S) | FANCY FB(B) | FANCY FBT | FANCY FTD |
|---|---|---|---|---|---|---|---|---|
| Устройство | — | — | — | |||||
| Габаритный чертёж | — | — | — | — | — | |||
| Тип насоса | Односкоростные циркуляционные насосы | горизонтальный многоступенчатый насос | циркуляционный насос с тремя скоростями | Автоматические циркуляционные насосы | циркуляционный насос FB(S) с корпусом из нержавеющей стали | циркуляционный насос FB(B) с латунным корпусом | циркуляционный насос с тремя скоростями | циркуляционный насос с патрубками на одной оси |
| Рабочее колесо | Рабочее колесо из нержавеющей стали AISI 304 | Колёса из нержавеющей стали AISI 304 | Колесо из PPO, вал и подшипники керамические | Колесо из PPO, вал и подшипники керамические | Колесо из PPO, корпус из нержавеющей стали | Колесо из PPO, корпус из латуни | Рабочее колесо и вал из нержавеющей стали AISI 304 | Колесо из чугуна, для нержавеющего исполнения AISI 304 |
| Материалы | Корпус: Anti-corrosive coating cast iron; Подшипники: Ceramic; Cable: 1.2 meters with plug; Motor case: Aluminum | — | — | — | — | — | — | — |
| Нержавеющая сталь | нет | есть | нет | нет | есть | нет | нет | нет |
| Многоступенчатый | нет | есть | нет | нет | нет | нет | нет | нет |
| Линейный (inline) | нет | нет | нет | нет | нет | нет | нет | есть |
| Подача, м³/ч | 10 — 35 | 2 — 16 | 1,8 — 10 | 1,5 — 4 | 2,6 — 10 | 2,6 — 10 | 10 — 53 | 8 — 900 |
| Напор, м | 9 — 20 | 22 — 68,5 | 4,5 — 15 | 9 — 15 | 4,5 — 12 | 4,5 — 12 | 5 — 18 | 12,8 — 86,7 |
| Мощность, кВт | 0,37 — 1,5 | 0,37 — 2,2 | 0,07 — 0,32 | 0,1 — 0,32 | 0,07 — 0,25 | 0,07 — 0,25 | 0,24 — 1,73 | 0,75 — 200 |
| Патрубки, мм | 40×40 … 80×80 | 25×25 … 50×40 | 20×15 … 50×32 | 20×15 … 25×20 | 25×20 … 50×32 | 25×20 … 50×32 | 32×32 … 80×80 | 32×32 … 300×300 |
| Обороты, об/мин | 2 900 | 2 900 | 2 900 | 2 900 | 2 900 | 2 900 | 1 450 / 2 900 | 1 450 / 2 900 |
| Масса, кг | 7,3 — 29,5 | 10 — 24 | 2,6 — 5 | 2,7 — 4 | 2,6 — 4,8 | 2,6 — 4,8 | 19,5 — 38,7 | 34 — 2 069 |
| Температура среды | — | до +120 °C | — | — | — | — | — | до +120 °C |
| Защита двигателя | IP 44 | IP 55 | IP 44 | IP 44 | — | — | IP 44 | IP 55 |
| Основное применение | Домовые и цеховые контуры отопления, тепловые пункты, системы охлаждения с постоянным расходом. | Подпитка контуров отопления, повышение давления в квартирных и домовых системах, небольшие технологические линии. | Отопление частных домов и квартир, тёплый пол, рециркуляция горячего водоснабжения. | Квартирные и домовые контуры отопления, где режим меняется в течение суток и нужен автоматический подбор скорости. | Рециркуляция горячего водоснабжения, контуры с кислородной агрессией, питьевые системы. | Питьевое водоснабжение и рециркуляция ГВС в жилых домах, гостиницах и общественных зданиях. | Отопление зданий и производственных помещений, контуры кондиционирования, тепловые пункты. | Тепловые пункты и котельные, системы охлаждения, оборотное водоснабжение, кондиционирование крупных зданий. |
