Вертикальные многоступенчатые насосы CDL и CDLF

FANCY CDL — компактный вертикальный многоступенчатый насос для водоснабжения, где важна каждая площадь пола в насосной. Двести восемьдесят моделей серии закрывают подачу 1–200 м³/ч и напор 7–247 м при мощности 0,37–110 кВт. Ступени собраны столбом, поэтому насос занимает минимум места в плане и работает в повысительных станциях, котельных и системах пожаротушения как жокей-насос.

Характеристики серии CDL
Моделей в серии	280
Подача	1 — 200 м³/ч
Напор	7 — 247 м
Мощность	0,37 — 110 кВт
Обороты	2 900 об/мин
Патрубки	25×25, 32×32, 40×40, 50×50, 65×65, 80×80, 100×100, 125×125, 150×150 мм
Масса	23 — 1 317 кг
Рабочее колесо	Рабочие колёса и диффузоры из нержавеющей стали AISI 304
Температура среды	до +120 °C
Защита двигателя	IP 55
Класс изоляции	F

Характеристики серии CDL

На поле наложены кривые Q-H по всему диапазону мощности серии. Нажмите на название модели, чтобы открыть её карточку.

Насосы FANCY CDL

Производительность Q, м³/ч

Таблица производительности

Напор H, мКПД, %Мощность на валу P₂, кВт

Модель	Q, м³/ч	0	0,11	0,63	1,2	1,7	2	2,5	3,4	4	5,9	8,8	13	17	20	24	28	29	35	40	42	52	55	64	76	80	110
CDL 1-2	м	14	14	12	11	9,8	9	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
	КПД	0	6	28	40	47	50	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
	кВт	0,063	0,066	0,077	0,086	0,095	0,099	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
CDL 1-17	м	101	101	99	91	76	62	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
	КПД	0	5,4	27	41	47	49	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
	кВт	0,5	0,53	0,64	0,71	0,73	0,72	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
CDL 3-27	м	166	166	167	164	158	152	139	111	82	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
	КПД	0	3,7	20	33	43	47	51	50	42	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
	кВт	1,3	1,3	1,4	1,6	1,7	1,7	1,9	2	2,1	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
CDL 20-3	м	40	40	40	40	41	41	41	41	41	41	40	39	37	35	31	24	—	—	—	—	—	—	—	—	—	—
	КПД	0	0,61	3,5	6,4	9,3	11	14	18	21	30	43	55	63	65	63	53	—	—	—	—	—	—	—	—	—	—
	кВт	1,7	1,7	1,7	1,8	1,8	1,8	1,9	1,9	2	2,1	2,3	2,5	2,7	2,9	3,1	3,4	—	—	—	—	—	—	—	—	—	—
CDL 90-10	м	26	26	26	26	26	26	26	26	26	26	26	26	26	26	26	26	26	26	25	25	25	24	24	22	21	12
	КПД	0	0,17	1	1,8	2,7	3,2	4	5,3	6,3	9,4	14	20	26	31	36	42	43	50	56	59	68	70	75	78	77	52
	кВт	4	4	4	4	4	4,1	4,1	4,1	4,1	4,1	4,2	4,3	4,4	4,4	4,5	4,6	4,6	4,8	4,9	4,9	5,2	5,2	5,4	5,8	5,9	7
CDL 32-90-2	м	160	160	160	160	160	160	160	160	161	160	159	157	153	147	141	130	127	106	82	—	—	—	—	—	—	—
	КПД	0	0,42	2,4	4,4	6,4	7,6	9,5	13	15	22	32	43	54	60	65	68	68	65	55	—	—	—	—	—	—	—
	кВт	11	11	11	11	11	11	11	11	11	12	12	12	13	13	14	14	15	15	16	—	—	—	—	—	—	—
CDL 45-80	м	198	198	198	198	198	198	199	199	199	199	199	198	196	194	191	187	185	177	166	162	134	124	—	—	—	—
	КПД	0	0,33	1,9	3,5	5	6	7,6	10	12	17	25	34	43	50	55	61	62	67	69	70	66	64	—	—	—	—
	кВт	17	17	17	17	17	17	17	18	18	18	19	20	21	22	22	23	24	25	26	26	29	29	—	—	—	—
CDL 64-80-1	м	223	223	223	223	223	223	224	224	224	224	224	223	222	221	219	216	215	209	203	201	185	180	163	135	123	—
	КПД	0	0,24	1,4	2,5	3,6	4,3	5,5	7,3	8,7	13	19	26	34	39	44	51	52	59	64	65	71	72	72	67	64	—
	кВт	29	29	29	29	29	29	29	29	29	30	30	30	31	32	32	33	33	34	35	35	37	37	39	41	42	—

Материалы и устройство

Рабочее колесо	Рабочие колёса и диффузоры из нержавеющей стали AISI 304
Корпус насоса, рабочие колёса, диффузоры	Нержавеющая сталь AISI 304, версия материального исполнения из AISI 316 доступна для CDLF и определяется как цена CDLF+35%
Напряжение	Стандартная версия 380В (трёхфазная)/Для 220 В (однофазная версия) необходимо + 7%
Вал	Нержавеющая сталь AISI 304
Уплотнение	Механическое уплотнение, Графит-Карбид Вольфрама -Витон

Устройство серии CDL

Разрезы и чертежи из каталога завода: устройство насоса, состав узлов и монтажные размеры. Номера на разрезе соответствуют перечню узлов под ним — материал каждой детали взят из документации производителя.

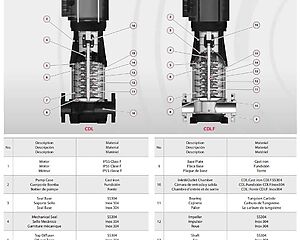

Разрез насоса FANCY CDL с нумерацией узлов — Заводской разрез: нумерация узлов и перечень материалов деталей — видно, где стоит уплотнение, из чего сделаны колесо и вал.

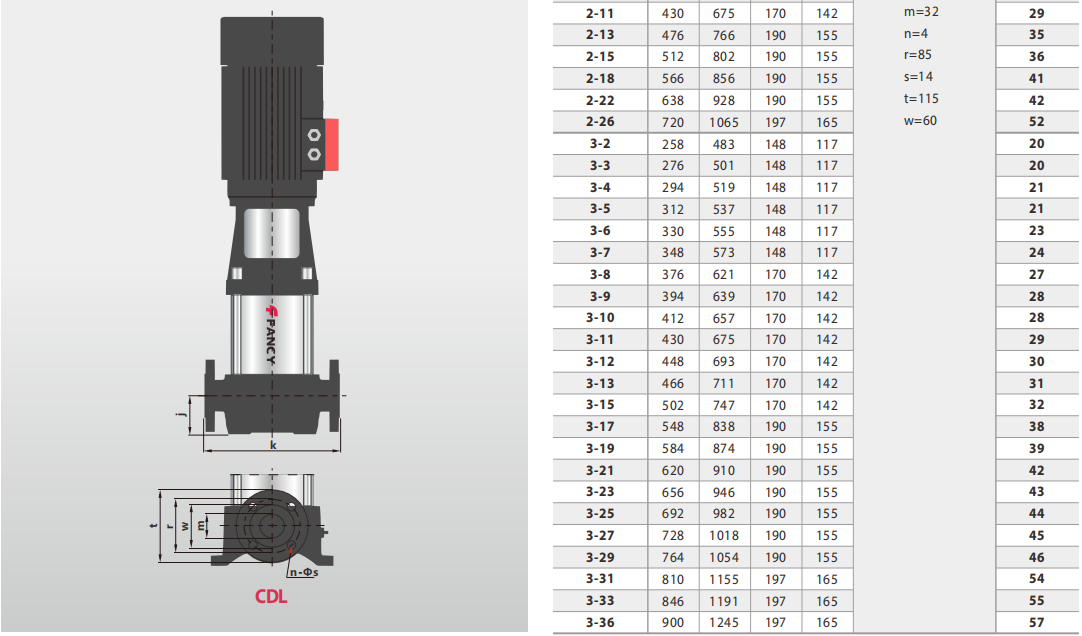

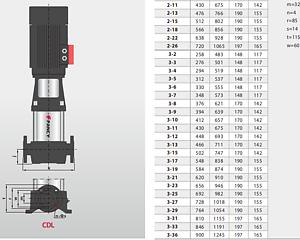

Габаритный чертёж насоса FANCY CDL с размерами — Габаритный чертёж: присоединительные и монтажные размеры. По нему проверяют, встанет ли насос на место действующего.

Узлы на разрезе CDL и материалы деталей
№	Узел	Материал
1	Двигатель	IP55 класс F
2	Корпус насоса	Чугун
3	Уплотнение	Нержавеющая сталь 304
4	Механическое уплотнение	Графит-Карбид Вольфрама –
5	Верхний диффузор	Нержавеющая сталь 304
6	Диффузор	Нержавеющая сталь 304
7	Поддерживающий диффузор	Нержавеющая сталь 304
8	Индуктор	Нержавеющая сталь 304
9	Подставка	Чугун
10	Впускная и выпускная камеры	CDL: чугун CDLF:Нержавеющая сталь 304
11	Подшипник	Карбид вольфрама
12	Рабочее колесо	Нержавеющая сталь 304
13	Вал	Нержавеющая сталь 304
14	Втулка рабочего колеса	Нержавеющая сталь 304
15	Циллиндр	Нержавеющая сталь 304
16	Муфта	Углеродистая сталь

Исполнения

CDLГоловная часть и основание из чугуна
CDLFВсе проточные детали из нержавеющей стали

Модели серии CDL

Модель	Подачам³/ч	Напорм	МощностькВт	Патрубокмм	Массакг	Колесо	Цена₽
CDL 1-2	1	11,5	0,37	25×25	23	2xSS304	32 430
CDL 1-3	1	17	0,37	25×25	23	3xSS304	34 090
CDL 1-4	1	22,5	0,37	25×25	24	4xSS304	35 750
CDL 1-5	1	28	0,37	25×25	24	5xSS304	37 350
CDL 1-6	1	33,5	0,37	25×25	25	6xSS304	38 980
CDL 1-7	1	39	0,37	25×25	26	7xSS304	40 640
CDL 1-8	1	45	0,55	25×25	27	8xSS304	47 250
CDL 1-9	1	51	0,55	25×25	28	9xSS304	48 910
CDL 1-10	1	57	0,55	25×25	29	10xSS304	50 560
CDL 1-11	1	61	0,55	25×25	29	11xSS304	52 190
CDL 1-12	1	67	0,75	25×25	33	12xSS304	56 630
CDL 1-13	1	73	0,75	25×25	34	13xSS304	58 260
CDL 1-15	1	84	0,75	25×25	35	15xSS304	61 580
CDL 1-17	1	95	1,1	25×25	37	17xSS304	69 240
CDL 1-19	1	106	1,1	25×25	39	19xSS304	72 530
CDL 1-21	1	117	1,1	25×25	40	21xSS304	75 790
CDL 1-23	1	128	1,1	25×25	41	23xSS304	79 080
CDL 1-25	1	139	1,5	25×25	48	25xSS304	85 200
CDL 1-27	1	150	1,5	25×25	49	27xSS304	88 460
CDL 1-30	1	166	1,5	25×25	51	30xSS304	93 410
CDL 1-33	1	183	2,2	25×25	56	33xSS304	109 880
CDL 1-36	1	200	2,2	25×25	58	36xSS304	114 830
CDL 2-2	2	15	0,37	25×25	23	2xSS304	39 880
CDL 2-3	2	22	0,37	25×25	23	3xSS304	40 640
CDL 2-4	2	30	0,55	25×25	25	4xSS304	42 090
CDL 2-5	2	37	0,55	25×25	26	5xSS304	42 840
CDL 2-6	2	45	0,75	25×25	29	6xSS304	44 830
CDL 2-7	2	52	0,75	25×25	29	7xSS304	45 920
CDL 2-9	2	67	1,1	25×25	32	9xSS304	57 110
CDL 2-11	2	82	1,1	25×25	33	11xSS304	59 460
CDL 2-13	2	98	1,5	25×25	39	13xSS304	67 190
CDL 2-15	2	112	1,5	25×25	41	15xSS304	69 510
CDL 2-18	2	136	2,2	25×25	46	18xSS304	75 610
CDL 2-22	2	165	2,2	25×25	47	22xSS304	80 250
CDL 2-26	2	198	3	25×25	58	26xSS304	94 490
CDL 3-2	3	9	0,37	25×25	23	2xSS304	34 640
CDL 3-3	3	14	0,37	25×25	23	3xSS304	36 290
CDL 3-4	3	19	0,37	25×25	24	4xSS304	37 950
CDL 3-5	3	23	0,37	25×25	24	5xSS304	39 490
CDL 3-6	3	28	0,55	25×25	26	6xSS304	44 500
CDL 3-7	3	32	0,55	25×25	27	7xSS304	46 160
CDL 3-8	3	37	0,75	25×25	31	8xSS304	51 110
CDL 3-9	3	42	0,75	25×25	32	9xSS304	52 830
CDL 3-10	3	47	0,75	25×25	32	10xSS304	54 970
CDL 3-11	3	51	1,1	25×25	33	11xSS304	58 770
CDL 3-12	3	55	1,1	25×25	34	12xSS304	60 400
CDL 3-13	3	60	1,1	25×25	35	13xSS304	62 060
CDL 3-15	3	69	1,1	25×25	36	15xSS304	65 380
CDL 3-17	3	79	1,5	25×25	43	17xSS304	74 190
CDL 3-19	3	88	1,5	25×25	44	19xSS304	77 450
CDL 3-21	3	98	2,2	25×25	47	21xSS304	82 730
CDL 3-23	3	107	2,2	25×25	48	23xSS304	86 010
CDL 3-25	3	116	2,2	25×25	50	25xSS304	89 330
CDL 3-27	3	124	2,2	25×25	51	27xSS304	92 620
CDL 3-29	3	133	2,2	25×25	52	29xSS304	101 400
CDL 3-31	3	142	3	25×25	61	31xSS304	116 490
CDL 3-33	3	151	3	25×25	62	33xSS304	119 710
CDL 3-36	3	168	3	25×25	64	36xSS304	124 780
CDL 4-2	4	15	0,37	32×32	24	2xSS304	40 640
CDL 4-3	4	24	0,55	32×32	25	3xSS304	42 300
CDL 4-4	4	32	0,75	32×32	28	4xSS304	44 500
CDL 4-5	4	40	1,1	32×32	30	5xSS304	54 580
CDL 4-6	4	48	1,1	32×32	31	6xSS304	56 060
CDL 4-7	4	56	1,5	32×32	37	7xSS304	61 460
CDL 4-8	4	64	1,5	32×32	37	8xSS304	62 780
CDL 4-10	4	81	2,2	32×32	42	10xSS304	69 840
CDL 4-12	4	95	2,2	32×32	43	12xSS304	72 650
CDL 4-14	4	112	3	32×32	52	14xSS304	83 120
CDL 4-16	4	129	3	32×32	54	16xSS304	86 010
CDL 4-19	4	153	4	32×32	64	19xSS304	96 090
CDL 4-22	4	178	4	32×32	67	22xSS304	100 680
CDL 8-2-1	8	9	0,75	40×40	36	2xSS304	53 790
CDL 8-2	8	18	0,75	40×40	36	2xSS304	53 790
CDL 8-3	8	27	1,1	40×40	38	3xSS304	57 110
CDL 8-4	8	36	1,5	40×40	45	4xSS304	70 110
CDL 8-5	8	45	2,2	40×40	49	5xSS304	74 580
CDL 8-6	8	54	2,2	40×40	50	6xSS304	76 660
CDL 8-8	8	73	3	40×40	60	8xSS304	95 760
CDL 8-10	8	92	4	40×40	71	10xSS304	104 690
CDL 8-12	8	111	4	40×40	74	12xSS304	109 310
CDL 8-14	8	130	5,5	40×40	90	14xSS304	137 970
CDL 8-16	8	148	5,5	40×40	94	16xSS304	142 580
CDL 8-18	8	167	7,5	40×40	103	18xSS304	154 590
CDL 8-20	8	186	7,5	40×40	105	20xSS304	159 330
CDL 10-1	10	7	0,75	40×40	44	1xSS304	51 230
CDL 10-2	10	15	0,75	40×40	45	2xSS304	53 970
CDL 10-3	10	23	1,1	40×40	47	3xSS304	60 100
CDL 10-4	10	31	1,5	40×40	54	4xSS304	70 270
CDL 10-5	10	39	2,2	40×40	58	5xSS304	74 730
CDL 10-6	10	48	2,2	40×40	59	6xSS304	78 920
CDL 10-7	10	56	3	40×40	70	7xSS304	93 800
CDL 10-8	10	64	3	40×40	72	8xSS304	104 090
CDL 10-9	10	72	3	40×40	73	9xSS304	109 640
CDL 10-10	10	80	4	40×40	81	10xSS304	116 490
CDL 10-12	10	96	4	40×40	84	12xSS304	134 200
CDL 10-14	10	113	5,5	40×40	109	14xSS304	146 780
CDL 10-16	10	129	5,5	40×40	112	16xSS304	161 530
CDL 10-18	10	145	7,5	40×40	117	18xSS304	170 490
CDL 10-20	10	162	7,5	40×40	120	20xSS304	178 880
CDL 10-22	10	178	7,5	40×40	122	22xSS304	223 710
CDL 12-2	12	20	1,5	50×50	44	2xSS304	60 730
CDL 12-3	12	30	2,2	50×50	48	3xSS304	65 140
CDL 12-4	12	40	3	50×50	57	4xSS304	82 390
CDL 12-5	12	50	3	50×50	59	5xSS304	84 600
CDL 12-6	12	60	4	50×50	68	6xSS304	95 490
CDL 12-7	12	70	5,5	50×50	81	7xSS304	124 090
CDL 12-8	12	80	5,5	50×50	82	8xSS304	126 110
CDL 12-9	12	91	5,5	50×50	84	9xSS304	128 310
CDL 12-10	12	101	7,5	50×50	92	10xSS304	135 850
CDL 12-12	12	121	7,5	50×50	96	12xSS304	140 830
CDL 12-14	12	141	11	50×50	170	14xSS304	214 960
CDL 12-16	12	162	11	50×50	174	16xSS304	219 520
CDL 12-18	12	183	11	50×50	178	18xSS304	227 450
CDL 16-2	16	22	2,2	50×50	47	2xSS304	75 610
CDL 16-3	16	34	3	50×50	56	3xSS304	86 800
CDL 16-4	16	46	4	50×50	66	4xSS304	94 340
CDL 16-5	16	58	5,5	50×50	84	5xSS304	121 220
CDL 16-6	16	70	5,5	50×50	85	6xSS304	126 890
CDL 16-7	16	82	7,5	50×50	93	7xSS304	134 980
CDL 16-8	16	94	7,5	50×50	95	8xSS304	138 240
CDL 16-10	16	118	11	50×50	171	10xSS304	204 310
CDL 16-12	16	141	11	50×50	175	12xSS304	220 180
CDL 16-14	16	166	15	50×50	189	14xSS304	235 930
CDL 16-16	16	189	15	50×50	194	16xSS304	251 740
CDL 20-1	20	10	1,1	50×50	38	1xSS304	69 270
CDL 20-2	20	23	2,2	50×50	47	2xSS304	79 950
CDL 20-3	20	35	4	50×50	64	3xSS304	91 470
CDL 20-4	20	47	5,5	50×50	82	4xSS304	118 360
CDL 20-5	20	58	5,5	50×50	84	5xSS304	121 490
CDL 20-6	20	70	7,5	50×50	90	6xSS304	132 390
CDL 20-7	20	82	7,5	50×50	93	7xSS304	135 580
CDL 20-8	20	94	11	50×50	165	8xSS304	207 690
CDL 20-10	20	118	11	50×50	170	10xSS304	214 960
CDL 20-12	20	142	15	50×50	184	12xSS304	226 790
CDL 20-14	20	166	15	50×50	187	14xSS304	237 070
CDL 20-17	20	202	18,5	50×50	211	17xSS304	261 690
CDL 32-10-1	32	9	1,5	65×65	71	1xSS304	96 940
CDL 32-10	32	13	2,2	65×65	75	1xSS304	99 230
CDL 32-20-2	32	20	3	65×65	85	2xSS304	127 560
CDL 32-20	32	27	4	65×65	94	2xSS304	131 840
CDL 32-30-2	32	33	5,5	65×65	110	3xSS304	158 330
CDL 32-30	32	40	5,5	65×65	110	3xSS304	158 330
CDL 32-40-2	32	46	7,5	65×65	120	4xSS304	171 420
CDL 32-40	32	53	7,5	65×65	120	4xSS304	171 420
CDL 32-50-2	32	60	11	65×65	197	5xSS304	245 340
CDL 32-50	32	67	11	65×65	197	5xSS304	245 340
CDL 32-60-2	32	74	11	65×65	201	6xSS304	258 220
CDL 32-60	32	81	11	65×65	201	6xSS304	258 220
CDL 32-70-2	32	88	15	65×65	216	7xSS304	288 120
CDL 32-70	32	95	15	65×65	216	7xSS304	288 120
CDL 32-80-2	32	102	15	65×65	221	8xSS304	296 660
CDL 32-80	32	109	15	65×65	221	8xSS304	296 660
CDL 32-90-2	32	117	18,5	65×65	241	9xSS304	318 200
CDL 32-90	32	124	18,5	65×65	241	9xSS304	318 200
CDL 32-100-2	32	131	18,5	65×65	247	10xSS304	327 890
CDL 32-100	32	138	18,5	65×65	247	10xSS304	327 890
CDL 32-110-2	32	146	22	65×65	295	11xSS304	386 230
CDL 32-110	32	153	22	65×65	295	11xSS304	386 230
CDL 32-120-2	32	160	22	65×65	299	12xSS304	394 980
CDL 32-120	32	167	22	65×65	299	12xSS304	394 980
CDL 32-130-2	32	174	30	65×65	363	13xSS304	460 630
CDL 32-130	32	181	30	65×65	363	13xSS304	460 630
CDL 32-140-2	32	189	30	65×65	368	14xSS304	468 720
CDL 32-140	32	196	30	65×65	368	14xSS304	468 720
CDL 32-150-2	32	203	30	65×65	373	15xSS304	484 010
CDL 32-150	32	210	30	65×65	373	15xSS304	484 010
CDL 32-160-2	32	218	30	65×65	379	16xSS304	491 950
CDL 32-160	32	225	30	65×65	379	16xSS304	491 950
CDL 45-10-1	45	15	3	80×80	93	1xSS304	117 420
CDL 45-10	45	19	4	80×80	100	1xSS304	121 710
CDL 45-20-2	45	30	5,5	80×80	117	2xSS304	148 310
CDL 45-20	45	39	7,5	80×80	122	2xSS304	153 440
CDL 45-30-2	45	50	11	80×80	200	3xSS304	236 530
CDL 45-30	45	58	11	80×80	200	3xSS304	236 530
CDL 45-40-2	45	69	15	80×80	215	4xSS304	280 550
CDL 45-40	45	78	15	80×80	215	4xSS304	280 550
CDL 45-50-2	45	88	18,5	80×80	241	5xSS304	303 600
CDL 45-50	45	97	18,5	80×80	241	5xSS304	303 600
CDL 45-60-2	45	108	22	80×80	283	6xSS304	355 820
CDL 45-60	45	116	22	80×80	283	6xSS304	355 820
CDL 45-70-2	45	127	30	80×80	345	7xSS304	424 220
CDL 45-70	45	135	30	80×80	345	7xSS304	424 220
CDL 45-80-2	45	146	30	80×80	350	8xSS304	435 170
CDL 45-80	45	154	30	80×80	350	8xSS304	435 170
CDL 45-90-2	45	166	30	80×80	356	9xSS304	445 700
CDL 45-90	45	174	37	80×80	380	9xSS304	464 860
CDL 45-100-2	45	185	37	80×80	384	10xSS304	482 750
CDL 45-100	45	193	37	80×80	384	10xSS304	482 750
CDL 45-110-2	45	206	45	80×80	459	11xSS304	554 970
CDL 45-110	45	214	45	80×80	459	11xSS304	554 970
CDL 45-120-2	45	226	45	80×80	466	12xSS304	565 860
CDL 45-120	45	236	45	80×80	466	12xSS304	565 860
CDL 45-130-2	45	247	45	80×80	473	13xSS304	576 880
CDL 64-10-1	64	13	4	100×100	103	1xSS304	126 890
CDL 64-10	64	20	5,5	100×100	116	1xSS304	145 660
CDL 64-20-2	64	26	7,5	100×100	122	2xSS304	172 810
CDL 64-20-1	64	33	11	100×100	198	2xSS304	229 590
CDL 64-20	64	40	11	100×100	198	2xSS304	229 590
CDL 64-30-2	64	46	15	100×100	213	3xSS304	269 080
CDL 64-30-1	64	53	15	100×100	214	3xSS304	269 080
CDL 64-30	64	60	18,5	100×100	239	3xSS304	281 820
CDL 64-40-2	64	66	18,5	100×100	244	4xSS304	299 160
CDL 64-40-1	64	73	22	100×100	278	4xSS304	340 620
CDL 64-40	64	80	22	100×100	278	4xSS304	340 620
CDL 64-50-2	64	88	30	100×100	342	5xSS304	412 870
CDL 64-50-1	64	95	30	100×100	342	5xSS304	412 870
CDL 64-50	64	102	30	100×100	343	5xSS304	412 870
CDL 64-60-2	64	110	30	100×100	349	6xSS304	424 760
CDL 64-60-1	64	117	37	100×100	373	6xSS304	443 890
CDL 64-60	64	124	37	100×100	373	6xSS304	443 890
CDL 64-70-2	64	132	37	100×100	379	7xSS304	458 760
CDL 64-70-1	64	139	37	100×100	379	7xSS304	458 760
CDL 64-70	64	146	45	100×100	448	7xSS304	516 960
CDL 64-80-2	64	154	45	100×100	453	8xSS304	527 370
CDL 64-80-1	64	161	45	100×100	453	8xSS304	527 370
CDL 90-10-1	90	13	5,5	100×100	117	1xSS304	176 550
CDL 90-10	90	19	7,5	100×100	122	1xSS304	181 290
CDL 90-20-2	90	28	11	100×100	198	2xSS304	272 610
CDL 90-20	90	40	15	100×100	209	2xSS304	277 560
CDL 90-30-2	90	49	18,5	100×100	234	3xSS304	303 600
CDL 90-30	90	62	22	100×100	273	3xSS304	345 290
CDL 90-40-2	90	72	30	100×100	336	4xSS304	422 740
CDL 90-40	90	84	30	100×100	336	4xSS304	422 740
CDL 90-50-2	90	93	37	100×100	362	5xSS304	459 120
CDL 90-50	90	106	37	100×100	362	5xSS304	459 120
CDL 90-60-2	90	117	45	100×100	436	6xSS304	534 910
CDL 90-60	90	130	45	100×100	436	6xSS304	534 910
CDL 120-10	120	18,5	11	125×125	260	1xSS304	462 590
CDL 120-20-2	120	28,5	15	125×125	279	2xSS304	549 330
CDL 120-20-1	120	34,5	18,5	125×125	285	2xSS304	578 270
CDL 120-20	120	40	22	125×125	323	2xSS304	624 520
CDL 120-30-2	120	49	30	125×125	406	3xSS304	786 440
CDL 120-30-1	120	55,5	30	125×125	406	3xSS304	786 440
CDL 120-30	120	61	30	125×125	406	3xSS304	786 440
CDL 120-40-2	120	69	37	125×125	450	4xSS304	925 220
CDL 120-40-1	120	76	37	125×125	450	4xSS304	925 220
CDL 120-40	120	81	45	125×125	517	4xSS304	1 069 760
CDL 120-50-2	120	90	45	125×125	531	5xSS304	1 098 690
CDL 120-50-1	120	97	45	125×125	531	5xSS304	1 098 690
CDL 120-50	120	101,5	55	125×125	646	5xSS304	1 243 240
CDL 120-60-2	120	110	55	125×125	661	6xSS304	1 301 070
CDL 120-60-1	120	118	55	125×125	661	6xSS304	1 301 070
CDL 120-60	120	123	75	125×125	791	6xSS304	1 474 550
CDL 120-70-2	120	130	75	125×125	807	7xSS304	1 532 390
CDL 120-70-1	120	137,5	75	125×125	807	7xSS304	1 532 390
CDL 120-70	120	145	75	125×125	807	7xSS304	1 532 390
CDL 150-10-1	150	12,5	11	125×125	260	1xSS304	479 940
CDL 150-10	150	18,5	15	125×125	265	1xSS304	491 530
CDL 150-20-2	150	27,5	18,5	125×125	285	2xSS304	578 270
CDL 150-20-1	150	35	22	125×125	333	2xSS304	636 070
CDL 150-20	150	40	30	125×125	392	2xSS304	751 740
CDL 150-30-2	150	49	30	125×125	406	3xSS304	809 550
CDL 150-30-1	150	56	37	125×125	406	3xSS304	838 480
CDL 150-30	150	63	37	125×125	431	3xSS304	838 480
CDL 150-40-2	150	70,5	45	125×125	517	4xSS304	1 011 960
CDL 150-40-1	150	77	45	125×125	517	4xSS304	1 011 960
CDL 150-40	150	84	55	125×125	626	4xSS304	1 156 500
CDL 150-50-2	150	92	55	125×125	641	5xSS304	1 214 340
CDL 150-50-1	150	99	75	125×125	771	5xSS304	1 416 710
CDL 150-50	150	106,5	75	125×125	771	5xSS304	1 416 710
CDL 150-60-2	150	112	75	125×125	786	6xSS304	1 445 650
CDL 150-60-1	150	120	75	125×125	786	6xSS304	1 445 650
CDL 150-60	150	130	75	125×125	786	6xSS304	1 445 650
CDL 200-10-B	200	20	18,5	150×150	355	1xSS304	665 000
CDL 200-10-A	200	24	22	150×150	395	1xSS304	693 910
CDL 200-10	200	34	30	150×150	456	1xSS304	780 640
CDL 200-20-2B	200	41	37	150×150	506	2xSS304	925 220
CDL 200-20-2A	200	49	45	150×150	568	2xSS304	1 011 960
CDL 200-20-A	200	59	55	150×150	668	2xSS304	1 156 500
CDL 200-20	200	69	55	150×150	668	2xSS304	1 156 500
CDL 200-30-2B	200	75	75	150×150	839	3xSS304	1 416 710
CDL 200-30-A-B	200	79	75	150×150	839	3xSS304	1 416 710
CDL 200-30-2A	200	84	75	150×150	839	3xSS304	1 416 710
CDL 200-30-B	200	89	75	150×150	839	3xSS304	1 416 710
CDL 200-30-A	200	93	75	150×150	839	3xSS304	1 416 710
CDL 200-30	200	103	90	150×150	910	3xSS304	1 590 190
CDL 200-40-2B	200	110	90	150×150	931	4xSS304	1 734 760
CDL 200-40-2A	200	118	110	150×150	1 317	4xSS304	2 370 830
CDL 200-40-A	200	128	110	150×150	1 317	4xSS304	2 370 830
CDL 200-40	200	138	110	150×150	1 317	4xSS304	2 370 830

Чем CDL отличается от CDM

CDL и CDM решают одну задачу — набирают напор ступенями — но рассчитаны на разный масштаб. CDL закрывает подачу от 1 до 200 м³/ч при напоре до 247 м и мощности до 110 кВт, CDM идёт дальше: до 395 м³/ч, 412 м и 315 кВт. При этом CDL компактнее в диаметре, поэтому при равном напоре занимает меньше места. Если расход укладывается в 200 м³/ч, CDL обычно выгоднее и по цене, и по установке.

Исполнения CDL и CDLF

У CDL головная часть и основание чугунные, колёса и диффузоры — из нержавеющей стали AISI 304. У CDLF из нержавеющей стали выполнены все детали, соприкасающиеся с жидкостью. Второе исполнение нужно там, где чугун недопустим: водоподготовка, деминерализованная вода, пищевые линии. Для холодного хозяйственно-питьевого водоснабжения хватает CDL.

Условия работы

Вал — нержавеющая сталь AISI 304, уплотнение механическое с парой графит по карбиду вольфрама и эластомером Viton, диапазон температуры жидкости от −10 до +120 °C. Стандартное напряжение 380 В, трёхфазное; однофазное исполнение на 220 В доступно по запросу. Материальное исполнение AISI 316 заказывается отдельно — его берут при повышенном содержании хлоридов.

Как подбирается модель

В обозначении CDL 4-8 первое число — номинальная подача в кубометрах в час, второе — количество ступеней. Подача задаётся первым числом и почти не меняется при добавлении ступеней, а напор растёт пропорционально их количеству. Такой ряд позволяет точно попасть в рабочую точку: выбирается подача, а затем подбирается число ступеней под нужное давление, без избыточного запаса, который потом придётся душить задвижкой.

Чем подтверждены характеристики

Кривые Q-H для всех моделей CDL взяты из таблиц производительности каталога производителя: в них указан напор при каждом значении подачи, и точки перенесены на график без сглаживания и достройки. Источник указан на странице каждой модели.

Где применяется CDL

Водоснабжение. Повысительные установки зданий и посёлков: насос держит давление при разборе, который за сутки меняется в разы.
Повышение давления. Дожим на верхние этажи и на конце длинной линии, где перекладка трубы дороже насоса.
Водоподготовка. Подача на фильтры и мембраны обратного осмоса — контурам нужен ровный напор 3–6 бар.
Пожаротушение. Жокей-насосы, поддерживающие давление в спринклерной сети между запусками.
Промышленные предприятия. Технологические контуры и мойки, где важна стабильность давления.

Что учесть при монтаже

Вертикальный многоступенчатый насос требует высоты: перед заказом сверяют свободное расстояние до перекрытия, включая место на съём двигателя при обслуживании. Патрубки на одной оси позволяют встроить насос в готовый трубопровод, но опорную раму крепят к фундаменту — иначе вибрация уходит в трубу. Для контура с частыми пусками ставят частотный привод: ресурс определяет именно число пусков, а не наработка.

Чем серии раздела отличаются друг от друга

FANCY CDL / CDLF рядом с остальными линейками раздела «Поверхностные насосы»: устройство, тип колеса и рабочий диапазон. Нажмите на название, чтобы открыть серию целиком.

Только различающиеся характеристики

Серия	FANCY CDL / CDLF	FANCY CDM / CDMF	FANCY CM	FANCY CHL	FANCY CHLF	FANCY CHLFT	FANCY MHI	FANCY FVL	FANCY FVC

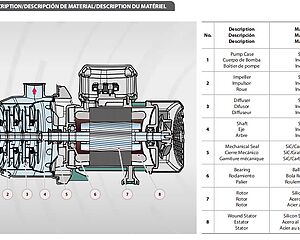

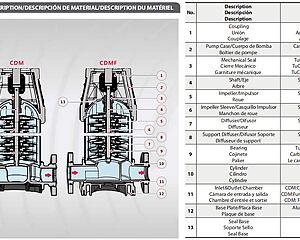

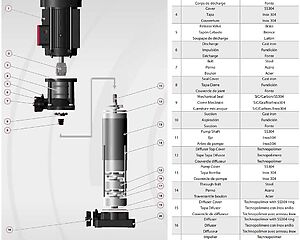

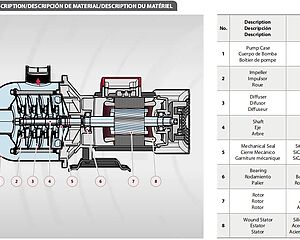

Устройство			—

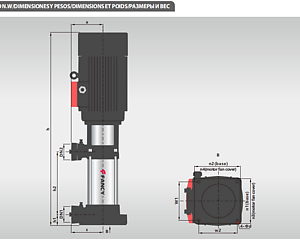

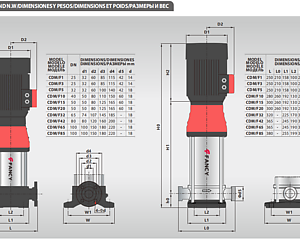

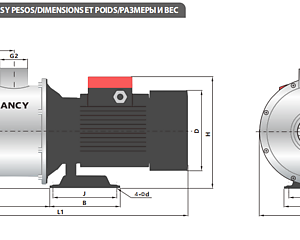

Габаритный чертёж			—				—
Тип насоса	вертикальный многоступенчатый насос	вертикальный многоступенчатый насос	горизонтальный многоступенчатый насос	горизонтальный многоступенчатый насос	горизонтальный многоступенчатый насос	горизонтальный многоступенчатый насос	горизонтальный многоступенчатый насос	многоступенчатый насос с одним валом	многоступенчатый насос с муфтовым соединением
Рабочее колесо	Рабочие колёса и диффузоры из нержавеющей стали AISI 304	Рабочие колёса и диффузоры из нержавеющей стали AISI 304	Колёса из нержавеющей стали AISI 304, число ступеней указано в обозначении	Колёса из нержавеющей стали AISI 304	Колёса из нержавеющей стали AISI 304, корпус из нержавеющей стали	Колёса из нержавеющей стали AISI 304, корпус из чугуна с антикоррозионным покрытием	Колёса из нержавеющей стали AISI 304	Колёса из PPO, корпус из чугуна с катафорезным покрытием	Колёса из PPO или нержавеющей стали, корпус из чугуна
Материалы	Корпус насоса, рабочие колёса, диффузоры: Нержавеющая сталь AISI 304, версия материального исполнения из AISI 316 доступна для CDLF и определяется как цена CDLF+35%; Вал: Нержавеющая сталь AISI 304; Уплотнение: Механическое уплотнение, Графит-Карбид Вольфрама -Витон	—	—	—	—	—	—	—	—
Нержавеющая сталь	есть	есть	есть	есть	есть	нет	есть	нет	нет
Подача, м³/ч	1 — 200	1 — 395	2 — 20	2 — 20	2 — 20	2 — 20	2 — 16	2 — 12	2 — 12
Напор, м	7 — 247	11 — 412	9 — 60	9 — 50	9 — 50	9 — 50	22 — 68,5	22 — 104	36 — 156
Мощность, кВт	0,37 — 110	0,37 — 315	0,37 — 4,4	0,37 — 4	0,37 — 4,4	0,37 — 4,4	0,37 — 2,2	0,55 — 4	1,5 — 7,5
Патрубки, мм	25×25 … 150×150	25×25 … 200×200	25×25 … 50×50	25×25 … 50×50	25×25 … 50×50	25×25 … 50×50	25×25 … 50×40	25×25 … 50×50	25×25 … 50×50
Масса, кг	23 — 1 317	26 — 2 480	11 — 41	14 — 46	16 — 48	16 — 48	10 — 24	30 — 43	34 — 63
Температура среды	до +120 °C	до +120 °C	до +120 °C	до +120 °C	до +120 °C	—	до +120 °C	—	—
Защита двигателя	IP 55	IP 55	IP 55	IP 55	IP 55	—	IP 55	—	—
Основное применение	Повышение давления в тесных насосных, спринклерные сети, водоснабжение зданий, промышленные контуры.	Повысительные станции зданий, водоподготовка и обратный осмос, котельные, промывка фильтров, технологические линии.	Водоснабжение частных домов и небольших зданий, полив, подача из накопительной ёмкости, повышение давления.	Повышение давления в системах водоснабжения, мойка, орошение теплиц, подпитка контуров отопления.	Пищевые линии, молочные и пивоваренные производства, водоподготовка, розлив питьевой воды.	Водоснабжение и повышение давления там, где среда нейтральна, а нержавеющий корпус избыточен.	Подпитка контуров отопления, повышение давления в квартирных и домовых системах, небольшие технологические линии.	Водоснабжение зданий и небольших производств, подпитка контуров, полив, подача из ёмкости.	Повышение давления там, где двигатель обслуживают отдельно от гидравлики: непрерывные контуры и высокая наработка.

Разделы

Применения

Серии

Модели
