Поверхностные насосы

Многоступенчатые насосы FVC с муфтовым соединением

FANCY FVC — вертикальный многоступенчатый насос с муфтой между двигателем и гидравликой: напор до 156 м и ремонт без разборки проточной части. Пятьдесят две модели дают подачу 2–12 м³/ч при мощности 1,5–7,5 кВт и числе ступеней от трёх до двенадцати. Муфта развязывает вибрацию и позволяет заменить двигатель за часы, не трогая обвязку и не сливая систему.

Характеристики серии FVC
Моделей в серии	52
Подача	2 — 12 м³/ч
Напор	36 — 156 м
Мощность	1,5 — 7,5 кВт
Обороты	2 900 об/мин
Патрубки	25×25, 32×32, 40×40, 50×50 мм
Масса	34 — 63 кг
Рабочее колесо	Колёса из PPO или нержавеющей стали, корпус из чугуна

Характеристики серии FVC

На поле наложены кривые Q-H по всему диапазону мощности серии. Нажмите на название модели, чтобы открыть её карточку.

Насосы FANCY FVC

Производительность Q, м³/ч

Таблица производительности

Напор H, мКПД, %Мощность на валу P₂, кВт

Модель	Q, м³/ч	0	0,34	0,9	1,3	1,8	2,4	2,7	3,3	3,8	4,4	4,8	5,3	5,8	6,5	6,6	7,4	8,4	9	9,5	11	12	13	14	16	17	20
FVC2-6	м	66	65	64	62	61	58	57	54	51	47	45	41	37	31	—	—	—	—	—	—	—	—	—	—	—	—
	КПД	0	6,4	16	21	27	32	34	36	38	38	38	37	36	34	—	—	—	—	—	—	—	—	—	—	—	—
	кВт	0,86	0,91	1	1,1	1,1	1,2	1,3	1,3	1,4	1,5	1,5	1,5	1,6	1,7	—	—	—	—	—	—	—	—	—	—	—	—
FVC8-4	м	47	47	47	47	46	46	46	45	45	45	44	44	43	42	42	41	39	38	37	33	30	28	21	13	7,8	—
	КПД	0	2,8	7,4	10	14	19	22	26	29	33	36	39	42	45	46	49	53	54	55	56	55	53	46	32	23	—
	кВт	1,6	1,6	1,5	1,5	1,5	1,6	1,6	1,6	1,6	1,6	1,6	1,6	1,6	1,6	1,6	1,7	1,7	1,7	1,7	1,7	1,8	1,8	1,7	1,7	1,6	—
FVC4-8	м	96	96	96	95	93	91	89	85	82	76	73	68	61	53	51	41	25	16	—	—	—	—	—	—	—	—
	КПД	0	5,2	13	18	24	30	33	37	40	42	43	43	42	40	39	35	25	19	—	—	—	—	—	—	—	—
	кВт	1,7	1,7	1,7	1,8	1,8	1,9	2	2,1	2,1	2,2	2,2	2,3	2,3	2,3	2,3	2,3	2,2	2,1	—	—	—	—	—	—	—	—
FVC12-4	м	48	48	48	48	48	48	47	47	47	47	46	46	46	45	45	44	43	42	41	39	36	35	30	23	20	5,4
	КПД	0	1,9	5	7	10	13	15	19	22	25	27	30	33	37	37	41	45	48	49	53	54	55	53	47	42	15
	кВт	1,5	1,6	1,6	1,7	1,7	1,8	1,8	1,8	1,9	1,9	1,9	2	2	2,1	2,1	2,1	2,1	2,2	2,2	2,2	2,2	2,2	2,2	2,1	2,1	1,9
FVC8-6	м	70	70	70	70	70	70	69	69	68	68	67	66	65	64	63	62	59	57	55	50	44	41	31	19	12	—
	КПД	0	2,8	7,4	10	14	19	22	26	29	33	36	39	42	45	46	49	53	54	55	56	55	53	46	32	23	—
	кВт	2,4	2,4	2,4	2,4	2,4	2,4	2,4	2,4	2,4	2,4	2,4	2,4	2,5	2,5	2,5	2,5	2,5	2,6	2,6	2,6	2,6	2,6	2,6	2,5	2,5	—
FVC6-10	м	130	130	129	128	127	125	123	120	117	113	110	106	102	95	94	86	73	66	59	40	20	—	—	—	—	—
	КПД	0	4,7	12	17	23	29	32	37	40	44	45	47	48	49	49	48	46	43	41	31	19	—	—	—	—	—
	кВт	2,5	2,6	2,6	2,6	2,7	2,8	2,8	2,9	3	3,1	3,2	3,2	3,3	3,4	3,5	3,6	3,7	3,7	3,7	3,6	3,5	—	—	—	—	—
FVC12-7	м	84	84	84	84	84	83	83	83	82	82	81	81	80	79	78	77	75	73	72	68	63	60	51	40	34	9,4
	КПД	0	1,9	5	7	10	13	15	19	22	25	27	30	33	37	37	41	45	48	49	53	54	55	53	47	42	15
	кВт	2,7	2,7	2,8	2,9	3	3,1	3,2	3,2	3,3	3,4	3,4	3,5	3,5	3,6	3,6	3,7	3,7	3,8	3,8	3,8	3,8	3,8	3,8	3,7	3,7	3,4
FVC10-10	м	120	120	120	120	119	119	118	118	117	116	116	115	114	112	112	110	106	104	102	96	89	86	73	58	49	14
	КПД	0	2,2	5,8	8,1	11	15	17	21	24	28	30	33	36	39	40	43	48	50	51	54	55	56	53	46	41	13
	кВт	3,6	3,7	3,8	3,9	4,1	4,2	4,3	4,4	4,5	4,6	4,6	4,7	4,8	4,9	4,9	5	5,1	5,1	5,2	5,2	5,3	5,3	5,4	5,5	5,5	5,6

Материалы и устройство

Рабочее колесо	Колёса из PPO или нержавеющей стали, корпус из чугуна
Корпус насоса	Катафарезное покрытие, чугун
Вал	Нержавеющая сталь AISI 304
Уплотнение	Механическое уплотнение,Carbon-SiC-NBR
Подшипники	Подшипники высокого качества
Патрубки	Всасывающий и напорный патрубки с резьбой G20

Устройство серии FVC

Разрезы и чертежи из каталога завода: устройство насоса, состав узлов и монтажные размеры. Номера на разрезе соответствуют перечню узлов под ним — материал каждой детали взят из документации производителя.

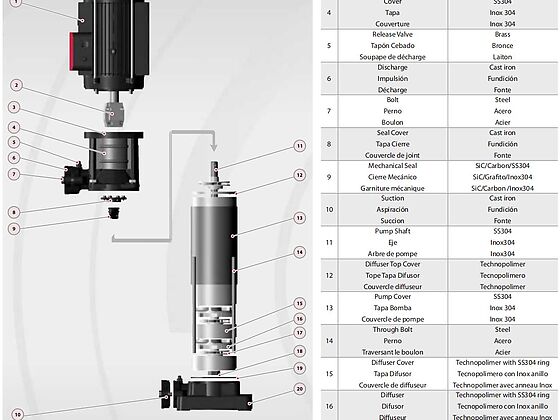

Разрез насоса FANCY FVC с нумерацией узлов — Заводской разрез: нумерация узлов и перечень материалов деталей — видно, где стоит уплотнение, из чего сделаны колесо и вал.

Габаритный чертёж насоса FANCY FVC с размерами — Габаритный чертёж: присоединительные и монтажные размеры. По нему проверяют, встанет ли насос на место действующего.

Узлы на разрезе FVC и материалы деталей
№	Узел	Материал
1	Мотор	IP55 Класс F
2	Муфта	Сталь
3	Нагнетательный корпус	Сталь
4	Корпус	Нержавеющая сталь 304
5	Выпускной клапан	Латунь
6	Напорный патрубок	Чугун
7	Стержень	Сталь
8	Уплотнительная крышка	Чугун Карбид кремния/Графит/
9	Механическое уплотнение вала	Нержавеющая сталь 304
10	Всасыватель	Чугун
11	Вал насоса	Нержавеющая сталь 304
12	Верхняя крышка диффузора	Технополимер
13	Крышка насоса	Нержавеющая сталь 304
14	Шпилька	Сталь
15	Корпус диффузора	Технополимер с кольцом SS304
16	Диффузор	Технополимер с кольцом SS304
17	Рабочее колесо	Технополимер
18	Гайка рабочего колеса	Оцинкованная сталь
19	Уплотнительное кольцо	Резина
20	Корпус всасывающего патрубка	Чугун

Модели серии FVC

Модель	Подачам³/ч	Напорм	МощностькВт	Патрубокмм	Массакг	Цена₽
FVC2-6	2	66	1,5	25×25	34	39 910
FVC2-7	2	77	1,5	25×25	34	40 760
FVC2-8	2	88	1,5	25×25	35	41 600
FVC2-9	2	99	2,2	25×25	39	44 440
FVC2-10	2	110	2,2	25×25	39	45 290
FVC2-11	2	121	2,2	25×25	39	46 130
FVC2-12	2	132	3	25×25	43	52 650
FVC4-5	4	60	1,5	25×25	35	39 040
FVC4-6	4	72	1,5	25×25	35	39 910
FVC4-7	4	84	2,2	25×25	39	42 720
FVC4-8	4	96	2,2	25×25	39	43 570
FVC4-9	4	108	2,2	25×25	39	44 440
FVC4-10	4	120	3	25×25	43	50 930
FVC4-11	4	132	3	25×25	43	51 770
FVC4-12	4	144	3	25×25	43	52 650
FVC6-5	6	65	1,5	32×32	35	39 040
FVC6-6	6	78	2,2	32×32	39	41 880
FVC6-7	6	91	2,2	32×32	39	42 720
FVC6-8	6	104	3	32×32	43	49 240
FVC6-9	6	117	3	32×32	43	50 080
FVC6-10	6	130	4	32×32	49	56 600
FVC6-11	6	143	4	32×32	50	57 440
FVC6-12	6	156	4	32×32	50	58 290
FVC8-4	8	47	1,5	40×40	35	38 190
FVC8-5	8	58	2,2	40×40	39	41 030
FVC8-6	8	70	3	40×40	43	47 550
FVC8-7	8	82	3	40×40	43	48 390
FVC8-8	8	93	4	40×40	48	54 910
FVC8-9	8	105	4	40×40	49	55 750
FVC8-10	8	117	5,5	40×40	56	67 910
FVC8-11	8	128	5,5	40×40	56	68 760
FVC8-12	8	140	5,5	40×40	57	69 600
FVC10-3	10	36	1,5	50×50	35	37 350
FVC10-4	10	48	2,2	50×50	39	40 190
FVC10-5	10	60	3	50×50	43	46 700
FVC10-6	10	72	3	50×50	43	47 550
FVC10-7	10	84	4	50×50	48	54 030
FVC10-8	10	96	4	50×50	49	54 910
FVC10-9	10	108	5,5	50×50	55	67 070
FVC10-10	10	120	5,5	50×50	56	67 910
FVC10-11	10	132	7,5	50×50	62	72 440
FVC10-12	10	145	7,5	50×50	63	73 280
FVC12-3	12	36	1,5	50×50	35	37 350
FVC12-4	12	48	2,2	50×50	39	40 190
FVC12-5	12	60	3	50×50	43	46 700
FVC12-6	12	72	3	50×50	43	47 550
FVC12-7	12	84	4	50×50	48	54 030
FVC12-8	12	96	4	50×50	49	54 910
FVC12-9	12	108	5,5	50×50	55	67 070
FVC12-10	12	120	5,5	50×50	56	67 910
FVC12-11	12	132	7,5	50×50	62	72 440
FVC12-12	12	145	7,5	50×50	63	73 280

Для чего сделана серия FVC

FANCY FVC — старший брат серии FVL: та же вертикальная многоступенчатая схема, но выше напор и мощнее двигатель. Пятьдесят две модели дают подачу от 2 до 12 м³/ч при напоре от 27 до 156 м и мощности 1,5–7,5 кВт. Такой напор нужен, когда воду надо поднять на десяток этажей, продавить через фильтровальную установку или подать в длинную поливную магистраль. Главное отличие от FVL — муфтовое соединение: двигатель и гидравлическая часть у FVC независимы.

Что даёт муфта

Три вещи, каждая из которых заметна в эксплуатации. Первая: двигатель меняется без разборки проточной части — на объекте с круглосуточной работой это часы простоя вместо суток. Вторая: сгоревший двигатель можно заменить на другой мощности в тех же габаритах, если режим со временем изменился. Третья: муфта развязывает вибрацию — нагрузка от гидравлики не идёт напрямую на подшипники двигателя, что особенно важно при работе от частотного преобразователя. Плата — центровка при монтаже и большая высота агрегата.

Материалы

Корпус — чугун с катафорезным покрытием, рабочие колёса из PPO, вал из нержавеющей стали AISI 304, уплотнение механическое. Для холодной и тёплой технической воды этого набора достаточно, а полимерные колёса дают ещё и стойкость к накипи. Если вода питьевая или в ней есть хлориды, смотрите серии с проточной частью из нержавеющей стали — CDL, CDM или CHLF.

Где применяется FVC

Повышение давления в высотных зданиях. Подача на верхние этажи, где напора FVL уже не хватает.
Водоподготовка. Продавливание воды через механические фильтры, угольные колонны и мембранные установки.
Орошение. Магистрали дождевания и капельного полива большой протяжённости.
Котельные и тепловые пункты. Подпитка контуров, подача на теплообменники.
Промышленные линии. Технологическая вода под давлением, промывка оборудования, гидроиспытания трубопроводов.
Каскадные насосные станции. Два-три насоса с частотным регулированием и чередованием.

Чем FVC отличается от других серий многоступенчатых насосов

FVL — та же схема на общем валу: дешевле и компактнее, но напор до 104 м и ремонт двигателя сложнее. FV — жокей-исполнение для станций пожаротушения. CDL и CDM — вертикальные насосы с нержавеющей проточной частью: они дороже, но идут для питьевой воды и напора до 297 м. CM, CHL, CHLF — горизонтальные насосы того же расхода для помещений с ограниченной высотой. FVC выбирают, когда нужен большой напор при умеренном расходе и ремонтопригодность важнее компактности.

Как читается обозначение

FVC10-8: FVC — серия, 10 — номинальная подача в кубометрах в час, 8 — число ступеней. Ряд подач: 2, 4, 6, 8, 10 и 12 м³/ч; ступеней от трёх до двенадцати в зависимости от ряда. Чем больше ступеней, тем выше напор при неизменном расходе — и тем выше сам агрегат, что стоит проверить по высоте помещения.

Откуда взяты характеристики

Кривые Q-H для всех пятидесяти двух моделей серии получены из расчётной системы подбора завода FANCY — двадцать точек на модель вместе с мощностью на валу, КПД и кавитационным запасом. Источник указан на странице каждой модели, значения сверены с паспортной рабочей точкой прайс-листа.

Чем серии раздела отличаются друг от друга

FANCY FVC рядом с остальными линейками раздела «Поверхностные насосы»: устройство, тип колеса и рабочий диапазон. Нажмите на название, чтобы открыть серию целиком.

Только различающиеся характеристики

Серия	FANCY FVC	FANCY CDM / CDMF	FANCY CDL / CDLF	FANCY CM	FANCY CHL	FANCY CHLF	FANCY CHLFT	FANCY MHI	FANCY FVL
Устройство				—
Габаритный чертёж				—				—
Тип насоса	многоступенчатый насос с муфтовым соединением	вертикальный многоступенчатый насос	вертикальный многоступенчатый насос	горизонтальный многоступенчатый насос	горизонтальный многоступенчатый насос	горизонтальный многоступенчатый насос	горизонтальный многоступенчатый насос	горизонтальный многоступенчатый насос	многоступенчатый насос с одним валом
Рабочее колесо	Колёса из PPO или нержавеющей стали, корпус из чугуна	Рабочие колёса и диффузоры из нержавеющей стали AISI 304	Рабочие колёса и диффузоры из нержавеющей стали AISI 304	Колёса из нержавеющей стали AISI 304, число ступеней указано в обозначении	Колёса из нержавеющей стали AISI 304	Колёса из нержавеющей стали AISI 304, корпус из нержавеющей стали	Колёса из нержавеющей стали AISI 304, корпус из чугуна с антикоррозионным покрытием	Колёса из нержавеющей стали AISI 304	Колёса из PPO, корпус из чугуна с катафорезным покрытием
Материалы	Корпус насоса: Катафарезное покрытие, чугун; Вал: Нержавеющая сталь AISI 304; Уплотнение: Механическое уплотнение,Carbon-SiC-NBR; Подшипники: Подшипники высокого качества; Патрубки: Всасывающий и напорный патрубки с резьбой G20	—	—	—	—	—	—	—	—
Нержавеющая сталь	нет	есть	есть	есть	есть	есть	нет	есть	нет
Подача, м³/ч	2 — 12	1 — 395	1 — 200	2 — 20	2 — 20	2 — 20	2 — 20	2 — 16	2 — 12
Напор, м	36 — 156	11 — 412	7 — 247	9 — 60	9 — 50	9 — 50	9 — 50	22 — 68,5	22 — 104
Мощность, кВт	1,5 — 7,5	0,37 — 315	0,37 — 110	0,37 — 4,4	0,37 — 4	0,37 — 4,4	0,37 — 4,4	0,37 — 2,2	0,55 — 4
Патрубки, мм	25×25 … 50×50	25×25 … 200×200	25×25 … 150×150	25×25 … 50×50	25×25 … 50×50	25×25 … 50×50	25×25 … 50×50	25×25 … 50×40	25×25 … 50×50
Масса, кг	34 — 63	26 — 2 480	23 — 1 317	11 — 41	14 — 46	16 — 48	16 — 48	10 — 24	30 — 43
Температура среды	—	до +120 °C	до +120 °C	до +120 °C	до +120 °C	до +120 °C	—	до +120 °C	—
Защита двигателя	—	IP 55	IP 55	IP 55	IP 55	IP 55	—	IP 55	—
Основное применение	Повышение давления там, где двигатель обслуживают отдельно от гидравлики: непрерывные контуры и высокая наработка.	Повысительные станции зданий, водоподготовка и обратный осмос, котельные, промывка фильтров, технологические линии.	Повышение давления в тесных насосных, спринклерные сети, водоснабжение зданий, промышленные контуры.	Водоснабжение частных домов и небольших зданий, полив, подача из накопительной ёмкости, повышение давления.	Повышение давления в системах водоснабжения, мойка, орошение теплиц, подпитка контуров отопления.	Пищевые линии, молочные и пивоваренные производства, водоподготовка, розлив питьевой воды.	Водоснабжение и повышение давления там, где среда нейтральна, а нержавеющий корпус избыточен.	Подпитка контуров отопления, повышение давления в квартирных и домовых системах, небольшие технологические линии.	Водоснабжение зданий и небольших производств, подпитка контуров, полив, подача из ёмкости.
