Дренажные насосы
Погружные насосы L большого потока
FANCY L — погружной насос большого потока: до 300 м³/ч при напоре в несколько метров, для осушения котлованов и перекачки между ёмкостями. Четыре типоразмера дают подачу 90–300 м³/ч и напор 3,5–5,6 м при мощности 2,2–11 кВт, корпус из AISI 304. Осевое колесо гонит воду вдоль оси, как корабельный винт: расход огромный, но высоко поднять воду такая схема не может.
| Моделей в серии | 4 |
|---|---|
| Подача | 90 — 300 м³/ч |
| Напор | 3,5 — 5,6 м |
| Мощность | 2,2 — 11 кВт |
| Обороты | 1 450 об/мин |
| Патрубки | 150, 200, 250, 300 мм |
| Масса | 65 — 190 кг |
| Рабочее колесо | Осевое колесо, корпус и двигатель из нержавеющей стали AISI 304 |
| Глубина погружения | до 5 м |
Характеристики серии L
На поле наложены кривые Q-H по всему диапазону мощности серии. Точки кривых взяты из заводских протоколов испытаний и таблиц каталога производителя. Нажмите на название модели, чтобы открыть её карточку.
Насосы FANCY L
Таблица производительности
Напор H, мКПД, %Мощность на валу P₂, кВт
| Модель | Q, м³/ч | 0 | 30 | 49 | 60 | 82 | 90 | 102 | 120 | 122 | 135 | 150 | 152 | 180 | 180 | 200 | 210 | 227 | 246 | 250 | 300 | 360 | 410 | 450 | 490 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L-63 | м | 6,3 | 5,2 | 4,6 | 4,2 | 3,7 | 3,5 | 3,2 | 2,8 | 2,8 | 2,7 | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| КПД | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| кВт | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| L-200 | м | 7,7 | 6,6 | 5,9 | 5,6 | 5,1 | 4,9 | 4,7 | 4,4 | 4,4 | 4,2 | 4 | 4 | 3,6 | 3,6 | 3,3 | 3,2 | 2,9 | 2,5 | — | — | — | — | — | — |
| КПД | 0 | 6,6 | 11 | 13 | 18 | 20 | 23 | 27 | 28 | 31 | 34 | 35 | 40 | 40 | 43 | 43 | 43 | 40 | — | — | — | — | — | — | |
| кВт | 9,3 | 8,1 | 7,3 | 6,9 | 6,3 | 6 | 5,7 | 5,3 | 5,3 | 5 | 4,8 | 4,8 | 4,4 | 4,4 | 4,3 | 4,2 | 4,2 | 4,3 | — | — | — | — | — | — | |
| L-250 | м | 10 | 9 | 8,4 | 8,1 | 7,6 | 7,4 | 7,1 | 6,8 | 6,7 | 6,5 | 6,3 | 6,2 | 5,8 | 5,8 | 5,5 | 5,4 | 5,1 | 4,9 | 4,8 | 4,1 | 3 | 1,7 | — | — |
| КПД | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| кВт | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| L-300 | м | 12 | 11 | 10 | 10 | 9,4 | 9,2 | 8,9 | 8,5 | 8,4 | 8,1 | 7,9 | 7,8 | 7,3 | 7,3 | 7 | 6,8 | 6,6 | 6,3 | 6,3 | 5,6 | 4,6 | 3,7 | 2,8 | 1,6 |
| КПД | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| кВт | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
Материалы и устройство
| Рабочее колесо | Осевое колесо, корпус и двигатель из нержавеющей стали AISI 304 |
|---|---|
| Корпус насоса | S.S.304 |
| Корпус двигателя | S.S.304 |
| Вал | Stainless Steel 2CR13 |
| Механическое уплотнение | Mechanical Seal, SiC/SiC/SS304 |
| Подшипники | High quality bearing |
Устройство серии L

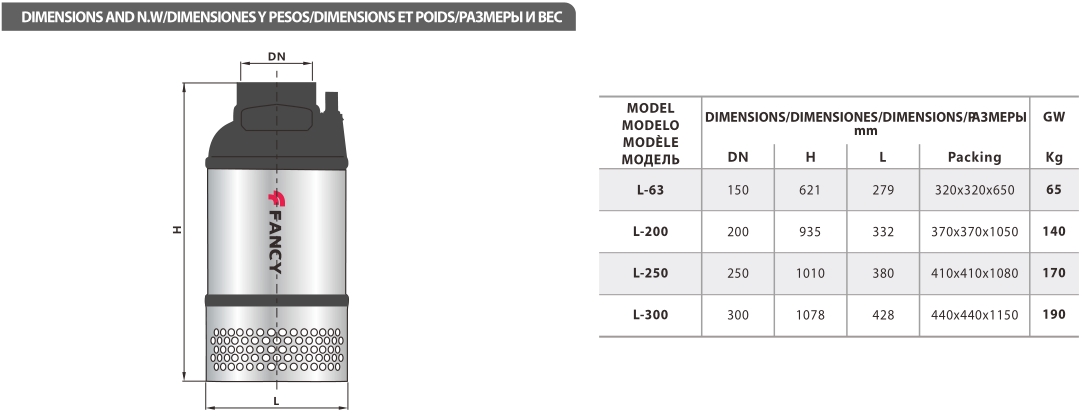

Разрезы и чертежи из каталога завода: устройство насоса, состав узлов и монтажные размеры. Номера на разрезе соответствуют перечню узлов под ним — материал каждой детали взят из документации производителя.
Модели серии L
Для чего сделана серия L
FANCY L перегоняет большие объёмы воды на малую высоту. Четыре типоразмера серии дают подачу от 90 до 300 м³/ч при напоре 3,5–5,6 м и мощности 2,2–11 кВт. Это ровно та задача, где многоступенчатый или фекальный насос бесполезен: воду не нужно поднимать на этажи, её нужно быстро переместить — из котлована в кювет, из канала в отстойник, из одной ёмкости в другую. Триста кубометров в час — это цистерна за десять минут.
Осевое колесо: расход вместо напора
У центробежного насоса жидкость входит вдоль оси и выбрасывается радиально — так набирается напор. У осевого колеса поток идёт вдоль оси насквозь, как у корабельного винта: напор получается небольшой, зато расход огромный при той же мощности двигателя. Отсюда и характеристика серии: 300 м³/ч при пяти метрах напора против, скажем, 20 м³/ч при пятидесяти метрах у многоступенчатого насоса сопоставимой мощности. Практический вывод при подборе: если по расчёту нужно поднять воду выше десяти метров, серия L не подойдёт в принципе — тут нужен другой тип колеса.
Материалы и режим работы
Корпус и двигатель — нержавеющая сталь AISI 304, рабочее колесо в исполнениях из чугуна и нержавеющей стали. Обороты 1450 в минуту: тихоходный режим меньше изнашивает проточную часть на воде с мелкой взвесью. Насос погружной — работает под уровнем жидкости, охлаждаясь ею же. Для чистой и слабозагрязнённой воды это идеальный вариант; на песке и шламе нужен насос с проточной частью из хромистого сплава (KBD, KBS), а на канализационном стоке с волокном — фекальный WQ.
Где применяется L
- Строительные котлованы. Водопонижение при устройстве фундамента, откачка после ливня и паводка.
- Водоканал. Временный обвод при ремонте, перекачивание между камерами и резервуарами.
- Очистные сооружения. Перекачивание между ступенями очистки, возврат осветлённой воды.
- Мелиорация и орошение. Подача воды из канала в накопитель, осушение подтопленных участков.
- Промышленные площадки. Опорожнение технологических ёмкостей, аварийная откачка при разливе.
- Аварийные бригады. Быстрая откачка больших объёмов, где важна производительность, а не напор.
Чем L отличается от других серий дренажных насосов
Фекальные WQ, WQK и WQV рассчитаны на сток с волокном и включениями: у них канальное или вихревое колесо и заметно больший напор, но меньший расход при той же мощности. Шламовые KBD и KBS — для песка и пульпы. Самовсасывающие FSP стоят сухими и качают через всасывающий рукав, что удобно, когда спускать насос некуда. Серия L — самый прямолинейный вариант из всех: максимум кубометров на киловатт при минимальном напоре.
Как читается обозначение
L-200, L-250, L-300: число указывает диаметр напорного патрубка в миллиметрах, а вместе с ним и типоразмер. Чем больше диаметр, тем выше расход и мощность двигателя. Модель L-63 — младшая в ряду. Диаметр патрубка здесь не формальность: под него подбирается рукав, и занижение диаметра линии сводит на нет всю производительность насоса.
Откуда взяты характеристики
Кривые Q-H моделей серии оцифрованы с графиков и таблиц каталога FANCY, источник указан на странице каждой модели. Для насосов большого потока особенно важно смотреть не паспортную точку, а весь диапазон: рабочая точка на объекте почти всегда определяется сопротивлением рукава, а не желаемой производительностью.
