Вертикальные многоступенчатые насосы CDM и CDMF

FANCY CDM — вертикальный многоступенчатый насос для водоснабжения и повышения давления, который встаёт прямо в разрыв трубопровода. Это самая крупная серия марки: подача 1–395 м³/ч, напор до 412 м, мощность 0,37–315 кВт. Проточная часть из нержавеющей стали, поэтому CDM ставят и на питьевую воду, и на водоподготовку, и на технологические линии производства.

Характеристики серии CDM
Моделей в серии	357
Подача	1 — 395 м³/ч
Напор	11 — 412 м
Мощность	0,37 — 315 кВт
Обороты	2 900 об/мин
Патрубки	25×25, 32×32, 40×40, 50×50, 65×65, 80×80, 100×100, 150×150, 200×200 мм
Масса	26 — 2 480 кг
Рабочее колесо	Рабочие колёса и диффузоры из нержавеющей стали AISI 304
Температура среды	до +120 °C
Защита двигателя	IP 55
Класс изоляции	F

Характеристики серии CDM

На поле наложены кривые Q-H по всему диапазону мощности серии. Нажмите на название модели, чтобы открыть её карточку.

Насосы FANCY CDM

Производительность Q, м³/ч

Таблица производительности

Напор H, мКПД, %Мощность на валу P₂, кВт

Модель	Q, м³/ч	0	0,13	0,51	0,93	1,5	1,9	2,3	2,4	3,2	4,2	4,4	11	17	23	32	38	40	43	55	65	93	126	160	173	281	410
CDM 1-2	м	12	12	11	11	9,2	7,5	5	4	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
	КПД	0	9	29	40	40	32	22	18	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
	кВт	0,036	0,04	0,052	0,069	0,097	0,12	0,14	0,15	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
CDM 3-13	м	98	98	98	97	94	91	87	85	72	49	43	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
	КПД	0	4,3	16	28	42	49	54	55	58	47	44	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
	кВт	0,72	0,73	0,79	0,85	0,92	0,96	1	1	1,1	1,2	1,2	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
CDM 42-1-1	м	23	23	23	23	23	23	23	23	23	23	23	22	21	20	19	17	17	16	11	—	—	—	—	—	—	—
	КПД	0	0,42	1,6	3	4,9	6,1	7,3	7,7	10	13	14	31	47	57	67	70	70	69	58	—	—	—	—	—	—	—
	кВт	1,6	1,6	1,6	1,6	1,7	1,7	1,7	1,7	1,7	1,7	1,7	1,9	2,1	2,2	2,4	2,5	2,6	2,6	2,9	—	—	—	—	—	—	—
CDM 32-4	м	78	78	78	78	78	78	78	78	78	77	77	75	71	66	54	43	37	—	—	—	—	—	—	—	—	—
	КПД	0	0,56	2,2	4	6,6	8,2	9,8	10	14	18	19	41	59	68	69	58	52	—	—	—	—	—	—	—	—	—
	кВт	4,7	4,7	4,7	4,7	4,8	4,8	4,8	4,8	4,9	4,9	5	5,3	5,7	6,1	6,8	7,5	7,8	—	—	—	—	—	—	—	—	—
CDM 32-9	м	172	172	172	172	172	172	172	172	171	171	171	168	160	149	125	100	89	—	—	—	—	—	—	—	—	—
	КПД	0	0,56	2,2	4	6,6	8,2	9,8	10	14	18	19	41	59	68	69	58	52	—	—	—	—	—	—	—	—	—
	кВт	11	11	11	11	11	11	11	11	11	11	11	12	13	14	16	18	18	—	—	—	—	—	—	—	—	—
CDM 125-3-1	м	94	94	94	94	94	94	94	94	94	94	94	94	94	94	94	94	93	93	92	90	83	68	45	—	—	—
	КПД	0	0,18	0,72	1,3	2,2	2,7	3,2	3,4	4,6	6	6,2	15	24	31	40	46	48	51	61	67	79	83	77	—	—	—
	кВт	17	17	17	17	17	17	17	17	18	18	18	18	19	19	20	21	21	21	23	24	26	28	26	—	—	—
CDM 315-1	м	59	59	59	59	59	59	59	59	59	59	59	59	58	58	58	58	58	58	57	57	56	55	54	54	47	28
	КПД	0	0,071	0,28	0,51	0,83	1	1,2	1,3	1,8	2,3	2,4	5,7	9,5	13	17	20	21	23	29	33	45	57	68	71	88	80
	кВт	23	23	23	23	23	23	23	23	23	23	23	23	24	24	24	25	25	25	26	27	29	31	34	35	41	40
CDM 315-3-1	м	171	171	171	171	171	171	171	171	170	170	170	169	168	167	166	165	165	164	163	162	159	156	153	152	134	75
	КПД	0	0,066	0,26	0,47	0,78	0,97	1,2	1,2	1,7	2,1	2,2	5,4	8,9	12	16	19	20	22	27	32	43	56	67	70	88	75
	кВт	71	71	72	72	72	72	72	72	72	72	72	72	73	73	74	75	75	76	77	78	83	90	96	99	117	113

Материалы и устройство

Рабочее колесо	Рабочие колёса и диффузоры из нержавеющей стали AISI 304
Корпус насоса, рабочие колёса, диффузоры	Нержавеющая сталь AISI 304, версия материального исполнения из AISI 316 доступна для CDMF и определяется как цена CDMF+35%
Напряжение	Стандартная версия 380В (трёхфазная)/Для 220 В (однофазная версия) необходимо + 7%
Вал	Нержавеющая сталь AISI 304
Уплотнение	Механическое уплотнение, Графит-Карбид Вольфрама -Витон

Устройство серии CDM

Разрезы и чертежи из каталога завода: устройство насоса, состав узлов и монтажные размеры. Номера на разрезе соответствуют перечню узлов под ним — материал каждой детали взят из документации производителя.

Разрез насоса FANCY CDM с нумерацией узлов — Заводской разрез: нумерация узлов и перечень материалов деталей — видно, где стоит уплотнение, из чего сделаны колесо и вал.

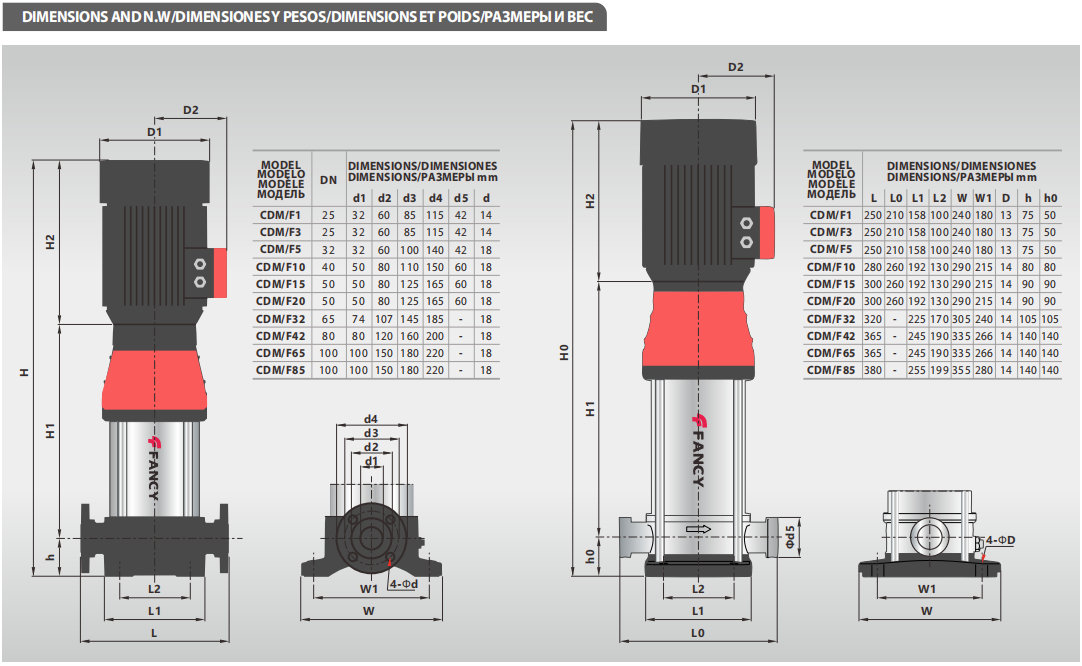

Габаритный чертёж насоса FANCY CDM с размерами — Габаритный чертёж: присоединительные и монтажные размеры. По нему проверяют, встанет ли насос на место действующего.

Узлы на разрезе CDM и материалы деталей
№	Узел	Материал
1	Муфта	Углеродистая сталь
2	Корпус насоса	Чугун
3	Механическое уплотнение	Графит-Карбид Вольфрама – Витон
4	Вал	Нержавеющая сталь 304
5	Рабочее колесо	Нержавеющая сталь 304
6	Втулка рабочего колеса	Нержавеющая сталь 304
7	Диффузор	Нержавеющая сталь 304
8	Диффузор поддержки	Нержавеющая сталь 304
9	Подшипник	Карбид вольфрама
10	Цилиндр	Нержавеющая сталь 304
11	Впускная и выпускная камеры	CDM: чугун; CDMF: нержавеющая сталь 304
12	Подставка	Алюминий
13	Уплотнительная база	Нержавеющая сталь 304

Исполнения

CDMГоловная часть и основание из чугуна
CDMFВсе проточные детали из нержавеющей стали

Модели серии CDM

Модель	Подачам³/ч	Напорм	МощностькВт	Патрубокмм	Массакг	Цена₽
CDM 1-2	1	11,8	0,37	25×25	26	33 740
CDM 1-3	1	17,5	0,37	25×25	26	37 420
CDM 1-4	1	23,5	0,37	25×25	27	39 750
CDM 1-5	1	29	0,37	25×25	27	43 970
CDM 1-6	1	35	0,37	25×25	28	49 150
CDM 1-7	1	41	0,37	25×25	28	52 470
CDM 1-8	1	47	0,55	25×25	30	56 140
CDM 1-9	1	52,5	0,55	25×25	31	58 080
CDM 1-10	1	58,5	0,55	25×25	32	60 830
CDM 1-11	1	64	0,55	25×25	32	65 070
CDM 1-12	1	70	0,75	25×25	35	67 870
CDM 1-13	1	75,5	0,75	25×25	36	69 300
CDM 1-15	1	87,5	0,75	25×25	37	73 020
CDM 1-17	1	99	1,1	25×25	40	74 420
CDM 1-19	1	110	1,1	25×25	41	80 560
CDM 1-21	1	122	1,1	25×25	42	84 370
CDM 1-22	1	128	1,1	25×25	43	87 830
CDM 1-23	1	134	1,5	25×25	49	95 340
CDM 1-25	1	146	1,5	25×25	51	97 150
CDM 1-27	1	158	1,5	25×25	52	100 220
CDM 1-30	1	175	1,5	25×25	53	102 490
CDM 1-32	1	189	2,2	25×25	57	122 470
CDM 1-33	1	195	2,2	25×25	57	132 560
CDM 1-34	1	200	2,2	25×25	58	135 030
CDM 1-36	1	212	2,2	25×25	59	139 960
CDM 1-38	1	225	2,2	25×25	59	144 920
CDM 1-40	1	237	2,2	25×25	61	149 830
CDM 3-2	3	14,7	0,37	25×25	27	34 780
CDM 3-3	3	22,2	0,37	25×25	27	39 420
CDM 3-4	3	29,7	0,37	25×25	28	44 020
CDM 3-5	3	37,2	0,55	25×25	29	48 870
CDM 3-6	3	45	0,55	25×25	30	51 620
CDM 3-7	3	52,5	0,75	25×25	34	58 610
CDM 3-8	3	60	0,75	25×25	34	61 430
CDM 3-9	3	67,5	1,1	25×25	36	63 730
CDM 3-10	3	75	1,1	25×25	37	65 540
CDM 3-11	3	82,5	1,1	25×25	37	69 950
CDM 3-12	3	90	1,1	25×25	38	74 420
CDM 3-13	3	98	1,5	25×25	44	78 480
CDM 3-14	3	105	1,5	25×25	45	79 630
CDM 3-15	3	113	1,5	25×25	45	81 690
CDM 3-16	3	120	1,5	25×25	46	83 710
CDM 3-18	3	136	2,2	25×25	49	86 810
CDM 3-19	3	143	2,2	25×25	50	88 160
CDM 3-20	3	151	2,2	25×25	50	89 550
CDM 3-21	3	158	2,2	25×25	51	94 100
CDM 3-22	3	166	2,2	25×25	51	96 980
CDM 3-23	3	173	2,2	25×25	52	99 750
CDM 3-24	3	181	2,2	25×25	53	102 440
CDM 3-25	3	188	3	25×25	65	105 620
CDM 3-27	3	204	3	25×25	66	109 700
CDM 3-28	3	212	3	25×25	66	111 760
CDM 3-29	3	220	3	25×25	67	113 760
CDM 3-31	3	235	3	25×25	68	117 840
CDM 5-2	5	14,7	0,37	32×32	27	36 400
CDM 5-3	5	22,1	0,55	32×32	29	38 950
CDM 5-4	5	29,5	0,55	32×32	30	43 690
CDM 5-5	5	37	0,75	32×32	34	48 870
CDM 5-6	5	44,5	1,1	32×32	36	54 990
CDM 5-7	5	52	1,1	32×32	36	56 880
CDM 5-8	5	59	1,1	32×32	37	58 740
CDM 5-9	5	67	1,5	32×32	43	62 360
CDM 5-10	5	74,5	1,5	32×32	44	68 310
CDM 5-11	5	82	1,5	32×32	44	71 220
CDM 5-12	5	89,5	2,2	32×32	48	75 300
CDM 5-13	5	97	2,2	32×32	48	76 450
CDM 5-14	5	104	2,2	32×32	49	77 600
CDM 5-15	5	112	2,2	32×32	49	78 810
CDM 5-16	5	119	2,2	32×32	50	80 530
CDM 5-17	5	127	3	32×32	63	92 290
CDM 5-18	5	134	3	32×32	63	94 160
CDM 5-20	5	149	3	32×32	64	97 910
CDM 5-21	5	157	3	32×32	65	106 900
CDM 5-22	5	164	4	32×32	73	115 210
CDM 5-23	5	172	4	32×32	75	119 290
CDM 5-24	5	179	4	32×32	75	125 000
CDM 5-25	5	187	4	32×32	76	129 030
CDM 5-27	5	202	4	32×32	77	137 060
CDM 5-28	5	210	4	32×32	78	141 060
CDM 5-29	5	217	5,5	32×32	101	160 490
CDM 5-30	5	225	5,5	32×32	102	164 580
CDM 5-33	5	249	5,5	32×32	104	176 690
CDM 10-1	10	11	0,75	40×40	36	53 750
CDM 10-2	10	22,2	0,75	40×40	37	56 630
CDM 10-3	10	33,3	1,1	40×40	40	63 070
CDM 10-4	10	44,5	1,5	40×40	47	73 760
CDM 10-5	10	56	2,2	40×40	51	78 420
CDM 10-6	10	67	2,2	40×40	52	82 840
CDM 10-7	10	78,5	3	40×40	65	98 410
CDM 10-8	10	90	3	40×40	66	109 210
CDM 10-9	10	101,5	4	40×40	74	115 100
CDM 10-10	10	113	4	40×40	75	122 230
CDM 10-11	10	124	4	40×40	76	132 640
CDM 10-12	10	137	4,5	40×40	79	140 840
CDM 10-13	10	147	5,5	40×40	101	151 590
CDM 10-14	10	160	5,5	40×40	102	154 000
CDM 10-15	10	171	5,5	40×40	103	159 510
CDM 10-16	10	183	7,5	40×40	113	169 510
CDM 10-17	10	194	7,5	40×40	114	173 980
CDM 10-18	10	205	7,5	40×40	115	178 910
CDM 10-19	10	217	7,5	40×40	117	183 250
CDM 10-20	10	228	7,5	40×40	118	187 710
CDM 10-21	10	240	7,5	40×40	119	192 260
CDM 10-22	10	250	11	40×40	189	234 750
CDM 15-1	15	12,6	1,1	50×50	45	71 410
CDM 15-2	15	26	2,2	50×50	54	79 680
CDM 15-3	15	40	3	50×50	66	99 150
CDM 15-4	15	54	4	50×50	74	106 160
CDM 15-5	15	68	4	50×50	77	130 340
CDM 15-6	15	82	5,5	50×50	102	134 890
CDM 15-7	15	96	5,5	50×50	103	139 410
CDM 15-8	15	110	7,5	50×50	111	151 780
CDM 15-9	15	124	7,5	50×50	112	157 420
CDM 15-10	15	138	11	50×50	174	211 670
CDM 15-11	15	151	11	50×50	177	219 920
CDM 15-12	15	166	11	50×50	179	228 200
CDM 15-13	15	180	11	50×50	181	236 450
CDM 15-14	15	194	11	50×50	183	244 730
CDM 15-15	15	208	15	50×50	199	257 530
CDM 15-16	15	222	15	50×50	202	265 810
CDM 15-17	15	236	15	50×50	203	274 090
CDM 15-18	15	250	15	50×50	206	285 870
CDM 20-1	20	13,3	1,1	50×50	45	76 180
CDM 20-2	20	27,2	2,2	50×50	54	88 350
CDM 20-3	20	41,5	4	50×50	74	101 040
CDM 20-4	20	55,5	5,5	50×50	99	130 720
CDM 20-5	20	69,5	5,5	50×50	101	134 180
CDM 20-6	20	83,8	7,5	50×50	111	146 240
CDM 20-7	20	98	7,5	50×50	112	150 050
CDM 20-8	20	113	11	50×50	183	217 980
CDM 20-10	20	141	11	50×50	187	225 600
CDM 20-12	20	171	15	50×50	207	237 990
CDM 20-14	20	201	15	50×50	211	248 790
CDM 20-17	20	244	18,5	50×50	234	274 660
CDM 32-1-1	32	15	1,5	65×65	71	106 550
CDM 32-1	32	20	2,2	65×65	75	109 100
CDM 32-2-2	32	33	3	65×65	85	140 240
CDM 32-2	32	40	4	65×65	94	144 950
CDM 32-3-2	32	50	5,5	65×65	110	174 060
CDM 32-3	32	57	5,5	65×65	110	174 060
CDM 32-4-2	32	72	7,5	65×65	120	188 450
CDM 32-4	32	78	7,5	65×65	120	188 450
CDM 32-5-2	32	92	11	65×65	197	269 730
CDM 32-5	32	99	11	65×65	197	269 730
CDM 32-6-2	32	108	11	65×65	201	283 900
CDM 32-6	32	118	11	65×65	201	283 900
CDM 32-7-2	32	129	15	65×65	216	316 770
CDM 32-7	32	138	15	65×65	216	316 770
CDM 32-8-2	32	145	15	65×65	221	326 140
CDM 32-8	32	154	15	65×65	221	326 140
CDM 32-9-2	32	163	18,5	65×65	241	349 820
CDM 32-9	32	172	18,5	65×65	241	349 820
CDM 32-10-2	32	182	18,5	65×65	247	360 490
CDM 32-10	32	193	18,5	65×65	247	360 490
CDM 32-11-2	32	204	22	65×65	295	424 600
CDM 32-11	32	210	22	65×65	295	424 600
CDM 32-12-2	32	222	22	65×65	299	434 220
CDM 32-12	32	231	22	65×65	299	434 220
CDM 32-13-2	32	246	30	65×65	363	506 430
CDM 32-13	32	253	30	65×65	363	506 430
CDM 32-14-2	32	265	30	65×65	368	515 310
CDM 32-14	32	273	30	65×65	368	515 310
CDM 32-15-2	32	284	30	65×65	373	532 110
CDM 32-15	32	292	30	65×65	373	532 110
CDM 32-16-2	32	304	30	65×65	379	540 860
CDM 32-16	32	312	30	65×65	379	540 860
CDM 42-1-1	42	20	3	80×80	93	129 080
CDM 42-1	42	24	4	80×80	100	133 800
CDM 42-2-2	42	40	5,5	80×80	117	163 070
CDM 42-2	42	48	7,5	80×80	122	168 720
CDM 42-3-2	42	63	11	80×80	200	260 020
CDM 42-3	42	71	11	80×80	200	260 020
CDM 42-4-2	42	87	15	80×80	215	308 430
CDM 42-4	42	95	15	80×80	215	308 430
CDM 42-5-2	42	111	18,5	80×80	241	333 760
CDM 42-5	42	119	18,5	80×80	241	333 760
CDM 42-6-2	42	135	22	80×80	283	391 160
CDM 42-6	42	143	22	80×80	283	391 160
CDM 42-7-2	42	158	30	80×80	345	466 380
CDM 42-7	42	166	30	80×80	345	466 380
CDM 42-8-2	42	182	30	80×80	350	478 410
CDM 42-8	42	190	30	80×80	350	478 410
CDM 42-9-2	42	205	30	80×80	356	489 980
CDM 42-9	42	214	37	80×80	380	511 060
CDM 42-10-2	42	230	37	80×80	384	530 710
CDM 42-10	42	238	37	80×80	384	530 710
CDM 42-11-2	42	255	45	80×80	459	610 150
CDM 42-11	42	263	45	80×80	459	610 150
CDM 42-12-2	42	280	45	80×80	466	622 100
CDM 42-12	42	289	45	80×80	466	622 100
CDM 42-13-2	42	305	45	80×80	473	634 190
CDM 65-1-1	65	19	4	100×100	103	139 520
CDM 65-1	65	27	5,5	100×100	116	160 140
CDM 65-2-2	65	39	7,5	100×100	122	189 990
CDM 65-2-1	65	46	11	100×100	198	252 400
CDM 65-2	65	53	11	100×100	198	252 400
CDM 65-3-2	65	66	15	100×100	213	295 820
CDM 65-3-1	65	73	15	100×100	214	295 820
CDM 65-3	65	80	18,5	100×100	239	309 830
CDM 65-4-2	65	92	18,5	100×100	244	328 910
CDM 65-4-1	65	100	22	100×100	278	374 470
CDM 65-4	65	107	22	100×100	278	374 470
CDM 65-5-2	65	121	30	100×100	342	453 910
CDM 65-5-1	65	128	30	100×100	342	453 910
CDM 65-5	65	136	30	100×100	343	453 910
CDM 65-6-2	65	150	30	100×100	349	466 980
CDM 65-6-1	65	157	37	100×100	373	487 980
CDM 65-6	65	164	37	100×100	373	487 980
CDM 65-7-2	65	179	37	100×100	379	504 370
CDM 65-7-1	65	186	37	100×100	379	504 370
CDM 65-7	65	193	45	100×100	448	568 350
CDM 65-8-2	65	207	45	100×100	453	579 780
CDM 65-8-1	65	215	45	100×100	453	579 780
CDM 85-1-1	85	22	5,5	100×100	117	194 100
CDM 85-1	85	25	7,5	100×100	122	199 310
CDM 85-2-2	85	41	11	100×100	198	299 720
CDM 85-2	85	53	15	100×100	209	305 140
CDM 85-3-2	85	68	18,5	100×100	234	333 760
CDM 85-3	85	81	22	100×100	273	379 620
CDM 85-4-2	85	98	30	100×100	336	464 730
CDM 85-4	85	110	30	100×100	336	464 730
CDM 85-5-2	85	126	37	100×100	362	504 750
CDM 85-5	85	139	37	100×100	362	504 750
CDM 85-6-2	85	155	45	100×100	436	588 060
CDM 85-6	85	168	45	100×100	436	588 060
CDM 95-1-1	95	25	5,5	100×100	169	252 650
CDM 95-1	95	32	7,5	100×100	181	260 080
CDM 95-2-2	95	49,5	11	100×100	262	366 110
CDM 95-2	95	63,5	15	100×100	278	386 010
CDM 95-3-2	95	81	18,5	100×100	295	429 920
CDM 95-3	95	95	22	100×100	353	523 640
CDM 95-4	95	127	30	100×100	433	656 940
CDM 95-5	95	159	37	100×100	462	686 900
CDM 95-6	95	191	45	100×100	575	842 080
CDM 95-7	95	223	55	100×100	657	1 194 540
CDM 95-8-2	95	241	55	100×100	667	1 217 480
CDM 125-1	125	35	11	150×150	322	462 020
CDM 125-2-2	125	52	15	150×150	352	513 830
CDM 125-2-1	125	60	18,5	150×150	364	534 250
CDM 125-2	125	69	22	150×150	422	641 150
CDM 125-3-1	125	93,5	30	150×150	504	795 970
CDM 125-3	125	103	37	150×150	524	807 380
CDM 125-4-2	125	117,5	37	150×150	539	833 310
CDM 125-4	125	136	45	150×150	644	988 480
CDM 125-5	125	170	55	150×150	731	1 195 490
CDM 125-6	125	204	75	150×150	899	1 434 470
CDM 125-7	125	238	75	150×150	916	1 835 200
CDM 125-8	125	272	90	150×150	954	2 029 460
CDM 125-9-2	125	289	90	150×150	975	2 074 440
CDM 125-9	125	306	110	150×150	1 437	2 903 860
CDM 125-10	125	340	110	150×150	1 454	2 948 050
CDM 155-1-1	155	31,5	11	150×150	322	462 460
CDM 155-1	155	40	15	150×150	337	483 730
CDM 155-2-2	155	63	22	150×150	417	638 880
CDM 155-2	155	81	30	150×150	484	765 960
CDM 155-3-2	155	103	37	150×150	524	803 510
CDM 155-3	155	122	45	150×150	629	955 010
CDM 155-4-1	155	153,5	55	150×150	710	1 164 960
CDM 155-5-2	155	185	75	150×150	879	1 463 720
CDM 155-5	155	203,5	75	150×150	884	1 463 720
CDM 155-6	155	244	90	150×150	922	1 943 660
CDM 155-7	155	284,5	110	150×150	1 402	2 821 180
CDM 155-8-2	155	307	110	150×150	1 419	2 866 390
CDM 185-1-1	185	42	18,5	200×200	462	694 410
CDM 185-1	185	46,5	22	200×200	481	743 340
CDM 185-2-2	185	85	37	200×200	635	1 002 330
CDM 185-2	185	92	45	200×200	740	1 115 450
CDM 185-3-3	185	126	55	200×200	880	1 231 650
CDM 185-3	185	138	75	200×200	1 008	1 488 500
CDM 185-4-3	185	172	75	200×200	1 049	1 525 610
CDM 185-4	185	184	90	200×200	1 142	1 626 160
CDM 185-5-3	185	218	110	200×200	1 398	2 072 940
CDM 185-5	185	230	110	200×200	1 398	2 072 940
CDM 185-6-3	185	264	132	200×200	1 594	2 556 090
CDM 185-6	185	276	132	200×200	1 594	2 556 090
CDM 185-7-3	185	310	160	200×200	1 713	3 258 530
CDM 185-7	185	322	160	200×200	1 713	3 258 530
CDM 185-8-3	185	356	200	200×200	1 923	3 589 990
CDM 185-8	185	368	200	200×200	1 923	3 589 990
CDM 215-1-1	215	43,2	22	200×200	493	681 150
CDM 215-1	215	57	37	200×200	627	783 060
CDM 215-2-2	215	88	45	200×200	760	1 083 080
CDM 215-2-1	215	100	55	200×200	883	1 290 830
CDM 215-2	215	114	75	200×200	1 002	1 532 660
CDM 215-3-2	215	145	75	200×200	1 020	1 575 770
CDM 215-3	215	170	90	200×200	1 123	1 728 950
CDM 215-4-2	215	202	110	200×200	1 378	2 579 250
CDM 215-4	215	225	132	200×200	1 535	2 819 870
CDM 215-5-2	215	256	132	200×200	1 564	2 866 000
CDM 215-5	215	280	160	200×200	1 664	3 337 290
CDM 215-6-3	215	300	160	200×200	1 694	3 449 450
CDM 215-6	215	338	200	200×200	1 864	3 683 440
CDM 215-7-2	215	370	200	200×200	1 883	3 726 560
CDM 255-1-1	255	43,5	30	200×200	617	1 077 650
CDM 255-1	255	54,5	45	200×200	743	1 312 240
CDM 255-2-2	255	88	55	200×200	873	1 505 220
CDM 255-2	255	109	75	200×200	1 012	1 811 570
CDM 255-3-2	255	142,5	90	200×200	1 113	1 975 300
CDM 255-3	255	164	110	200×200	1 348	2 814 440
CDM 255-4-2	255	197	132	200×200	1 515	3 078 280
CDM 255-4	255	218,5	160	200×200	1 655	3 452 770
CDM 255-5-3	255	241	160	200×200	1 694	3 513 080
CDM 255-5	255	273	200	200×200	1 864	3 753 390
CDM 255-6-2	255	306	200	200×200	1 904	3 812 790
CDM 285-1-1	285	51	37	200×200	651	1 199 770
CDM 285-1	285	62,5	45	200×200	776	1 279 680
CDM 285-2-2	285	103	75	200×200	1 014	1 844 430
CDM 285-2-1	285	115	75	200×200	1 014	1 844 430
CDM 285-2	285	126	90	200×200	1 037	1 889 060
CDM 285-3-2	285	167	110	200×200	1 537	2 783 380
CDM 285-3	285	190	132	200×200	1 619	2 935 660
CDM 285-4-2	285	230	160	200×200	1 659	3 242 310
CDM 285-4-1	285	242	160	200×200	1 659	3 242 310
CDM 285-4	285	253	185	200×200	1 759	3 342 710
CDM 285-5-2	285	293,5	185	200×200	1 783	3 949 690
CDM 285-5-1	285	305	200	200×200	1 823	4 067 880
CDM 285-5	285	316,5	220	200×200	2 103	4 811 450
CDM 285-6-3	285	345,5	220	200×200	2 137	5 866 180
CDM 285-6	285	380	250	200×200	2 271	5 989 210
CDM 285-7-3	285	408	280	200×200	2 355	6 723 720
CDM 315-1-1	315	50	45	200×200	823	1 356 870
CDM 315-1	315	59	55	200×200	872	1 421 090
CDM 315-2-2	315	100,5	75	200×200	1 010	1 994 590
CDM 315-2-1	315	110	90	200×200	1 034	2 038 920
CDM 315-2	315	120	110	200×200	1 491	2 488 190
CDM 315-3-3	315	151	110	200×200	1 524	3 036 370
CDM 315-3-1	315	171	132	200×200	1 607	3 188 940
CDM 315-3	315	181	160	200×200	1 677	3 340 910
CDM 315-4-2	315	221	160	200×200	1 709	3 472 970
CDM 315-4	315	241	185	200×200	1 769	3 573 380
CDM 315-5-1	315	291	220	200×200	2 114	5 141 920
CDM 315-5	315	301,5	250	200×200	2 246	5 265 240
CDM 315-6-2	315	342	250	200×200	2 286	5 861 060
CDM 315-6	315	362	280	200×200	2 356	6 047 700
CDM 315-7-1	315	412	315	200×200	2 480	6 853 080
CDM 355-1	355	65,5	55	200×200	848	1 491 350
CDM 355-2-2	355	110	90	200×200	1 049	2 245 460
CDM 355-2	355	133	110	200×200	1 506	2 694 740
CDM 355-3-3	355	165	132	200×200	1 613	3 093 960
CDM 355-3	355	200	160	200×200	1 683	3 346 330
CDM 355-4-3	355	232	185	200×200	1 765	3 503 130
CDM 355-4	355	267	220	200×200	2 085	5 170 870
CDM 355-5-2	355	310	250	200×200	2 241	5 301 430
CDM 355-5	355	333	280	200×200	2 311	5 487 770
CDM 355-6-1	355	388	315	200×200	2 446	6 269 320
CDM 395-1-1	395	53,5	55	200×200	849	2 890 430
CDM 395-1	395	67,5	75	200×200	994	3 004 400
CDM 395-2-2	395	113	110	200×200	1 496	4 476 150
CDM 395-2-1	395	124,5	110	200×200	1 496	4 476 150
CDM 395-2	395	136	132	200×200	1 579	4 628 720
CDM 395-3-3	395	170	160	200×200	1 443	6 162 280
CDM 395-3-1	395	193,5	185	200×200	1 503	6 262 690
CDM 395-3	395	205	200	200×200	1 783	6 380 890
CDM 395-4-2	395	250	220	200×200	2 116	9 504 700
CDM 395-4	395	273	250	200×200	2 227	9 627 720
CDM 395-5-3	395	306	280	200×200	2 321	11 313 550
CDM 395-5	395	341,5	315	200×200	2 431	11 499 290

Зачем нужна многоступенчатая конструкция

FANCY CDM набирает напор ступенями: каждое следующее колесо добавляет свою долю, поэтому серия закрывает диапазон от 11 до 412 метров при подаче от 1 до 395 м³/ч. Одноступенчатый насос на такой напор потребовал бы огромного колеса и высоких оборотов — с потерей КПД и ростом шума. Там, где нужно поднять давление в системе на несколько десятков метров при умеренном расходе, многоступенчатая схема выигрывает и по потреблению, и по габаритам.

Патрубки на одной оси

Всасывающий и напорный патрубки CDM расположены на одной оси — насос ставится в разрыв существующей линии без перекладки трубопровода. Для реконструкции насосной это решает главную проблему: не нужно менять обвязку, достаточно вырезать участок и вварить фланцы. Вертикальная компоновка при этом занимает вдвое меньше места на полу, чем горизонтальный насос той же производительности.

Чем CDMF отличается от CDM

CDM и CDMF — один гидравлический ряд с разными материалами. У CDM головная часть и основание сделаны из чугуна, колёса и диффузоры — из нержавеющей стали AISI 304. У CDMF из нержавеющей стали выполнены все детали, контактирующие с жидкостью. Разница важна для водоподготовки, пищевых линий и систем с деминерализованной водой: там чугунное основание становится источником железа в воде. Для обычного холодного водоснабжения переплачивать за CDMF смысла нет.

Что стоит внутри

Вал насоса — нержавеющая сталь AISI 304, уплотнение механическое, пара графит по карбиду вольфрама с эластомером Viton, что позволяет работать с водой температурой от −10 до +120 °C. Стандартное исполнение — 380 В, трёхфазное. Материальное исполнение AISI 316 доступно по запросу: его берут для воды с повышенным содержанием хлоридов, где 304-я сталь даёт точечную коррозию.

Как читается обозначение

В названии CDM 5-8 первое число — номинальная подача в кубометрах в час, второе — количество ступеней. Чем больше ступеней, тем выше напор при той же подаче: CDM 5-2 даёт около 14,7 м, а CDM 5-9 — уже 67 м. Это удобно при подборе: расход задаёт первое число, а нужный напор набирается количеством ступеней. График на этой странице показывает кривые нескольких моделей ряда сразу, поэтому видно, какая ступенчатость попадает в рабочую точку без запаса вхолостую.

Где применяется CDM

Водоснабжение. Повысительные установки зданий и посёлков, станции второго подъёма.
Повышение давления. Дожим на верхние этажи и перед системами фильтрации.
Водоподготовка. Подача на фильтры, угольные колонны и мембраны обратного осмоса.
Котельные. Подпиточные линии контуров и сетевые узлы.
Промышленные предприятия. Технологические контуры, где нужен ровный напор.

Как подобрать типоразмер

Число ступеней подбирают по недостающему напору: гидравлика внутри типоразмера одинаковая, и переход на ступень выше меняет только высоту агрегата. Проверьте свободную высоту в помещении с запасом на съём двигателя. Для питьевой линии берут исполнение с нержавеющей проточной частью: чугун со временем отдаёт в воду железо.

Чем серии раздела отличаются друг от друга

FANCY CDM / CDMF рядом с остальными линейками раздела «Поверхностные насосы»: устройство, тип колеса и рабочий диапазон. Нажмите на название, чтобы открыть серию целиком.

Только различающиеся характеристики

Серия	FANCY CDM / CDMF	FANCY CDL / CDLF	FANCY CM	FANCY CHL	FANCY CHLF	FANCY CHLFT	FANCY MHI	FANCY FVL	FANCY FVC
Устройство			—
Габаритный чертёж			—				—
Тип насоса	вертикальный многоступенчатый насос	вертикальный многоступенчатый насос	горизонтальный многоступенчатый насос	горизонтальный многоступенчатый насос	горизонтальный многоступенчатый насос	горизонтальный многоступенчатый насос	горизонтальный многоступенчатый насос	многоступенчатый насос с одним валом	многоступенчатый насос с муфтовым соединением
Рабочее колесо	Рабочие колёса и диффузоры из нержавеющей стали AISI 304	Рабочие колёса и диффузоры из нержавеющей стали AISI 304	Колёса из нержавеющей стали AISI 304, число ступеней указано в обозначении	Колёса из нержавеющей стали AISI 304	Колёса из нержавеющей стали AISI 304, корпус из нержавеющей стали	Колёса из нержавеющей стали AISI 304, корпус из чугуна с антикоррозионным покрытием	Колёса из нержавеющей стали AISI 304	Колёса из PPO, корпус из чугуна с катафорезным покрытием	Колёса из PPO или нержавеющей стали, корпус из чугуна
Материалы	Корпус насоса, рабочие колёса, диффузоры: Нержавеющая сталь AISI 304, версия материального исполнения из AISI 316 доступна для CDMF и определяется как цена CDMF+35%; Вал: Нержавеющая сталь AISI 304; Уплотнение: Механическое уплотнение, Графит-Карбид Вольфрама -Витон	—	—	—	—	—	—	—	—
Нержавеющая сталь	есть	есть	есть	есть	есть	нет	есть	нет	нет
Подача, м³/ч	1 — 395	1 — 200	2 — 20	2 — 20	2 — 20	2 — 20	2 — 16	2 — 12	2 — 12
Напор, м	11 — 412	7 — 247	9 — 60	9 — 50	9 — 50	9 — 50	22 — 68,5	22 — 104	36 — 156
Мощность, кВт	0,37 — 315	0,37 — 110	0,37 — 4,4	0,37 — 4	0,37 — 4,4	0,37 — 4,4	0,37 — 2,2	0,55 — 4	1,5 — 7,5
Патрубки, мм	25×25 … 200×200	25×25 … 150×150	25×25 … 50×50	25×25 … 50×50	25×25 … 50×50	25×25 … 50×50	25×25 … 50×40	25×25 … 50×50	25×25 … 50×50
Масса, кг	26 — 2 480	23 — 1 317	11 — 41	14 — 46	16 — 48	16 — 48	10 — 24	30 — 43	34 — 63
Температура среды	до +120 °C	до +120 °C	до +120 °C	до +120 °C	до +120 °C	—	до +120 °C	—	—
Защита двигателя	IP 55	IP 55	IP 55	IP 55	IP 55	—	IP 55	—	—
Основное применение	Повысительные станции зданий, водоподготовка и обратный осмос, котельные, промывка фильтров, технологические линии.	Повышение давления в тесных насосных, спринклерные сети, водоснабжение зданий, промышленные контуры.	Водоснабжение частных домов и небольших зданий, полив, подача из накопительной ёмкости, повышение давления.	Повышение давления в системах водоснабжения, мойка, орошение теплиц, подпитка контуров отопления.	Пищевые линии, молочные и пивоваренные производства, водоподготовка, розлив питьевой воды.	Водоснабжение и повышение давления там, где среда нейтральна, а нержавеющий корпус избыточен.	Подпитка контуров отопления, повышение давления в квартирных и домовых системах, небольшие технологические линии.	Водоснабжение зданий и небольших производств, подпитка контуров, полив, подача из ёмкости.	Повышение давления там, где двигатель обслуживают отдельно от гидравлики: непрерывные контуры и высокая наработка.

Разделы

Применения

Серии

Модели
