Горизонтальные многоступенчатые насосы CHL

Для чего сделана серия CHL

FANCY CHL — компактный многоступенчатый насос для задач, где нужно поднять давление воды на 2–5 бар при расходе от двух до двадцати кубометров в час. Двадцать четыре модели серии закрывают напор от 9 до 50 м при мощности 0,37–4 кВт. От родственной серии CM его отличает облегчённая конструкция: тот же гидравлический принцип, но проще корпус и ниже цена при сопоставимых характеристиках. Насос ставится горизонтально, присоединяется резьбой, весит от 14 до 46 кг.

Где нужен многоступенчатый насос

Одноступенчатый центробежный насос при 2900 об/мин даёт 10–20 м напора: этого хватает перекачать воду из ёмкости в ёмкость, но не хватает поднять давление в водопроводе здания. Добавлять обороты нельзя — растёт шум и износ; увеличивать колесо невыгодно — падает КПД на малом расходе. Многоступенчатая схема решает задачу иначе: несколько колёс работают последовательно, каждое добавляет свою долю напора при неизменном расходе. Именно поэтому CHL и подобные насосы стоят в повысительных станциях, а не одноступенчатые насосы большего размера.

Материалы

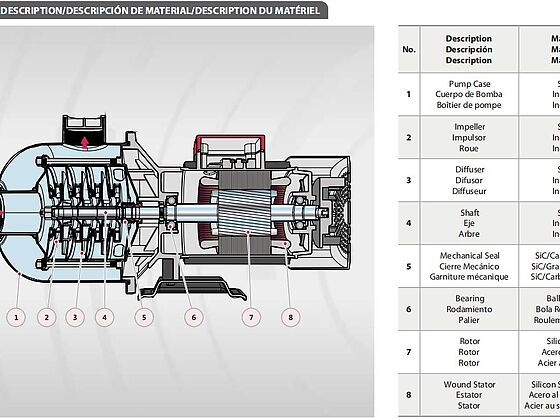

Проточная часть — корпус, колёса и диффузоры — из нержавеющей стали AISI 304; по заказу доступно исполнение AISI 316 для воды с хлоридами и слабоагрессивных сред. Вал нержавеющий, подшипники качения. Механическое уплотнение — графит по карбиду кремния с эластомером Viton: температура среды до +120 °C, допускается гликолевая смесь до 50 %. Присоединение резьбовое, что упрощает монтаж в готовой обвязке из полипропилена или стали малых диаметров.

Где применяется CHL

• Повышение давления в жилых и общественных зданиях. Подпор на верхние этажи, поддержание давления при одновременном разборе.
• Водоподготовка. Подача на фильтры, умягчители, установки обратного осмоса.
• Полив и орошение. Теплицы, питомники, участки с капельным поливом.
• Промышленные линии. Подача воды в технологические аппараты, охлаждение, мойка оборудования.
• Бассейны и аквапарки. Подпор в контурах фильтрации и подачи воды на аттракционы.
• Пожаротушение малых объектов. Работа в паре с жокей-насосом там, где расчёт не требует полноценной станции.

Чем CHL отличается от других серий многоступенчатых насосов

CM — тот же класс, но с более высоким максимальным напором (до 60 м) и усиленным исполнением. CHLF — вариант CHL с полностью нержавеющим корпусом для пищевых линий и водоподготовки. CHLFT — вариант с чугунным корпусом: дешевле при том же гидравлическом ряде, но для питьевой воды не годится. CDL и CDM — вертикальные многоступенчатые: их берут, когда нужен напор в сотни метров. Внутри горизонтального ряда выбор идёт по материалу корпуса и требуемому напору.

Как читается обозначение

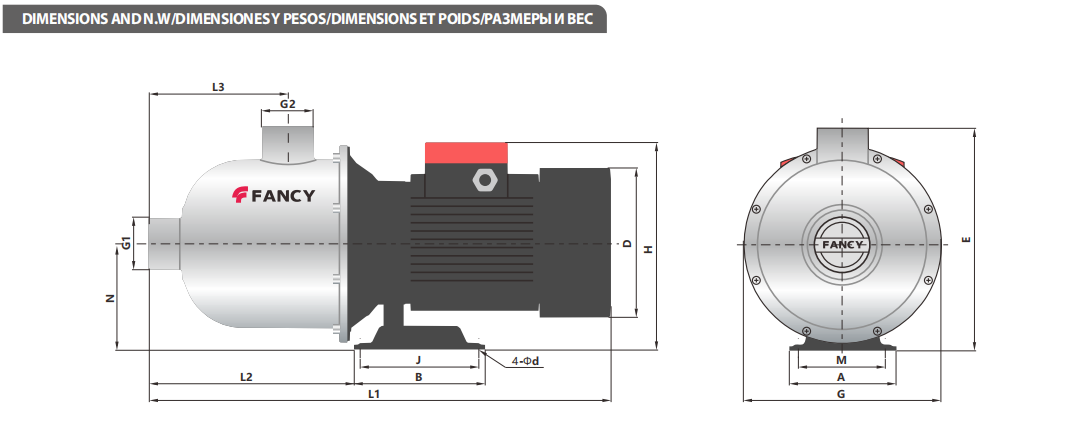

CHL8-3: CHL — серия, 8 — номинальная подача в кубометрах в час, 3 — число ступеней. Подачи в ряду фиксированы (2, 4, 8, 12, 16, 20 м³/ч), напор определяется числом ступеней от одной до шести. Диаметр присоединения указан в характеристиках модели и зависит от типоразмера ряда.

Откуда взяты характеристики

Кривые Q-H для всех двадцати четырёх моделей взяты из расчётной системы подбора завода FANCY — по двадцати точкам на модель, вместе с мощностью на валу, КПД и кавитационным запасом. Источник указан на странице каждой модели, значения сверены с паспортной рабочей точкой прайс-листа.
