Fancy CDL 2-13 — вертикальный многоступенчатый насос

Что представляет собой CDL 2-13

CDL 2-13 — многоступенчатый насос серии CDL на подачу 2 м³/ч, напор 98 м, мощность 1,5 кВт. Компактнее CDM при том же напоре на ступень — вариант для тесных насосных.

У CDL 2-13 частота вращения 2 900 об/мин, диаметр патрубка 25×25 мм, масса 39 кг. Эти цифры берут при проектировании обвязки: по патрубку подбирают ответный фланец, по массе — грузоподъёмность подъёмного устройства, по оборотам оценивают ресурс проточной части на абразивной среде.

Модель входит в ряд из 280 машин серии CDL, который закрывает диапазон по подаче 1 — 200 м³/ч и напору 7 — 247 м. Если рабочая точка CDL 2-13 не попадает в вашу, ближайшая типоразмерная ступень серии обычно решает задачу без смены схемы установки.

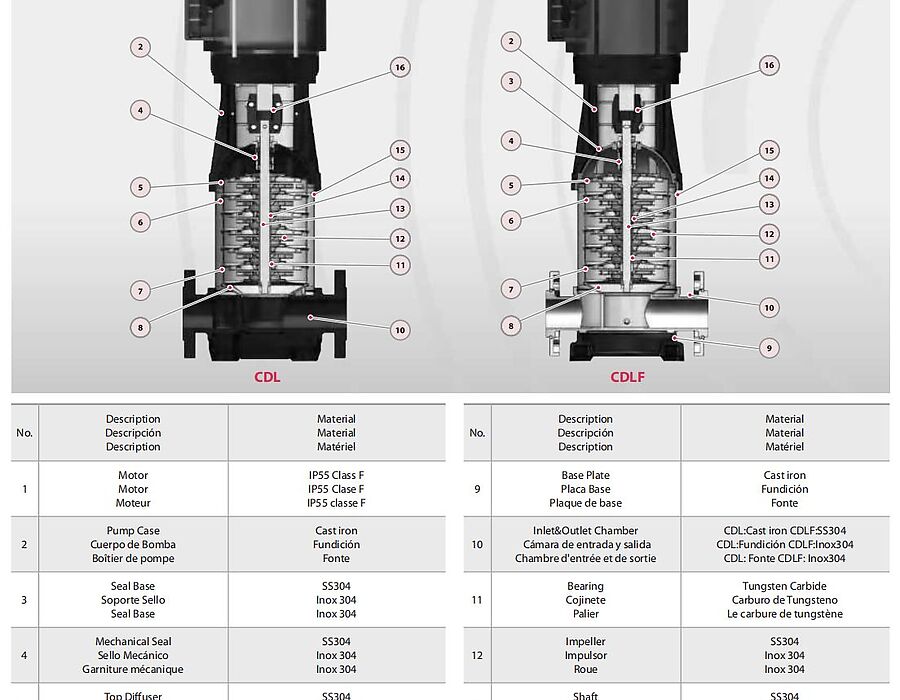

Проточная часть и материалы

Рабочее колесо CDL 2-13 изготовлено из материала «13xSS304». Материал колеса определяет, как машина переносит взвесь и как долго держит паспортную характеристику: изношенное колесо в первую очередь теряет напор.

Материалы серии CDL по документации завода: корпус насоса, рабочие колёса, диффузоры — нержавеющая сталь AISI 304, версия материального исполнения из AISI 316 доступна для CDLF и определяется как цена CDLF+35%; напряжение — стандартная версия 380В (трёхфазная)/Для 220 В (однофазная версия) необходимо + 7%; вал — нержавеющая сталь AISI 304; уплотнение — механическое уплотнение, Графит-Карбид Вольфрама -Витон.

Проточная часть в нержавеющем исполнении рассчитана на агрессивную и солёную среду, где чугунный корпус живёт один сезон: хлориды и кислая реакция разрушают чугун изнутри, а нержавеющая сталь сохраняет пассивную плёнку.

Двигатель и условия работы

Двигатель CDL 2-13: мощность 1,5 кВт, степень защиты IP 55, класс изоляции F. Класс защиты выбирают под место установки: в сыром помещении и в приямке требования разные.

Температура перекачиваемой среды — до 120 °C. При работе на пределе этого диапазона проверяют, охлаждается ли двигатель средой: частично оголённый корпус греется быстрее, чем полностью погружённый.

Характеристика и рабочая точка

Характеристика CDL 2-13 оцифрована по 20 точкам: подача от 0 до 3,5 м³/ч, напор от 53,2 до 118,8 м. Точки выгружены из заводской системы подбора.

Наибольший КПД 46,1 % приходится на подачу 2,58 м³/ч при напоре 84,1 м и мощности на валу 1,28 кВт. Рабочую точку стараются держать рядом с этим значением: слева от него насос работает с перегрузкой по осевому усилию, справа — с падением напора и кавитацией.

Где работает CDL 2-13

CDL 2-13 применяют там же, где всю серию CDL: водоснабжение, повышение давления, водоподготовка. Ниже — узлы этих объектов, где такая машина работает штатно.

Станция первого подъёма

Вода забирается из скважины или водоёма и подаётся в резервуар. Здесь важна подача и надёжность, а не точность давления: работа идёт по уровню в резервуаре.

Повысительная установка здания

Насос держит давление в сети при разборе, который меняется в течение суток в десять раз. Многоступенчатое исполнение с частотным приводом удерживает уставку и не изнашивается пусками — ресурс определяется именно их числом.

Линия питьевой воды

Проточную часть берут из нержавеющей стали AISI 304: чугун со временем отдаёт в воду железо, и вода получает привкус. Для питьевых линий это решающий, а не второстепенный признак.

Магистраль посёлка

Длинная сеть с потерями по трассе. Рабочую точку считают по фактической длине и диаметру трубопровода; напор берут с запасом 10–15 % на сопротивление стояков и арматуры.

Резервный ввод

Второй насос той же модели с автоматическим включением по падению давления. Одинаковая пара упрощает эксплуатацию: один комплект уплотнений и рабочих колёс на складе.

Верхние этажи здания

Городской сети хватает до седьмого-восьмого этажа, дальше давление падает ниже нормативного. Дожимной насос ставят на выделенную группу этажей — так не приходится поднимать давление во всём доме.

Вход системы фильтрации

Фильтры и мембраны обратного осмоса требуют ровных 3–6 бар на входе. Насос подбирают по потерям на конкретной колонне: они растут по мере загрязнения загрузки, и запас нужен именно на это.

Конец длинной линии

На удалённом участке сети потери съедают напор. Дожимной насос в середине трассы обходится дешевле, чем перекладка трубопровода большего диаметра.

Как подобрать CDL 2-13

Подбор CDL 2-13 начинают с двух цифр: расхода в рабочем режиме и напора с учётом геометрической высоты подъёма и потерь в трубопроводе. Потери считают по фактической длине и диаметру линии — на длинной напорной трассе они дают больше половины требуемого напора.

Затем сверяют среду: температуру, наличие абразива и волокна, размер твёрдых включений. По ним проверяют, подходит ли исполнение проточной части и хватает ли свободного прохода. Последним смотрят место установки: глубину приямка, способ монтажа и наличие подъёмного устройства.
