Автоматические циркуляционные насосы FBA

Для чего сделана серия FBA

FANCY FBA решает бытовую задачу, знакомую каждому в частном доме: горячая вода до дальнего смесителя идёт полминуты, и всё это время она сливается в канализацию. Насос ставится в петлю рециркуляции и гоняет воду по кольцу, чтобы горячая была в трубе постоянно. Одиннадцать моделей серии дают подачу от 1,5 до 4 м³/ч при напоре 9–15 м и мощности всего 0,1–0,32 кВт — меньше, чем потребляет лампочка в люстре. Отличие от обычного циркуляционного насоса в автоматике: FBA сам определяет, что в контуре пошёл расход, и запускается, а без разбора стоит.

Как работает автоматика

Внутри насоса стоит датчик протока. Пока разбора нет, насос не крутится и не потребляет ничего, кроме тока покоя электроники. Открыли кран — по контуру пошёл расход, датчик замкнул цепь, насос включился и держит циркуляцию, пока идёт разбор. Практический смысл: не нужны ни таймер, ни термостат, ни программируемое реле, и обвязка рециркуляции в частном доме сводится к самому насосу и обратному клапану. По сравнению с насосом, работающим круглосуточно, экономия за сезон складывается и из электроэнергии, и из ресурса подшипников.

Три исполнения корпуса

Серия выпускается в трёх материалах, и выбор определяется не давлением, а тем, что за вода в трубе:

• FBA — чугун с антикоррозионным покрытием. Для закрытого контура отопления, где вода не обновляется и кислорода в ней почти нет.
• FBA(S) — корпус из нержавеющей стали. Для контуров со свежей, насыщенной кислородом водой: рециркуляция ГВС, питьевые линии.
• FBA(B) — латунный корпус. Тот же случай, что и нержавеющий, плюс питьевое водоснабжение, где привычна сантехническая пара латунь — бронза.

Вал и подшипники у всех исполнений керамические, рабочее колесо — из PPO: этот полимер не корродирует и не обрастает отложениями.

Где применяется FBA

• Рециркуляция горячей воды в частном доме. Кольцо от бойлера к дальней точке разбора и обратно: горячая вода на смесителе сразу.
• Квартирный контур отопления. Подпорный насос на длинной ветке тёплого пола или радиаторного кольца.
• Коттедж и дача. Небольшой контур с электрокотлом или бойлером косвенного нагрева.
• Гостевые дома, бани, мини-гостиницы. Контуры ГВС, где точки разбора разнесены на десятки метров.
• Модернизация готовых систем. Насос встраивается в существующую трубу без переделки: присоединение резьбовое, питание бытовое.

Чем FBA отличается от других серий циркуляционных насосов

FB и FBT — трёхскоростные: режим выбирает человек, переключая тумблер, и работают они постоянно. FBG — односкоростной, для контура с неизменным режимом. FBA единственная в линейке FANCY управляет пуском сама, но и мощность у неё бытовая: контур больше 4 м³/ч ей не по силам. Нужен расход в десятки кубометров — смотрите FBT или фланцевые FBG, а для контура с высоким сопротивлением берут многоступенчатый MHI.

Как читается обозначение

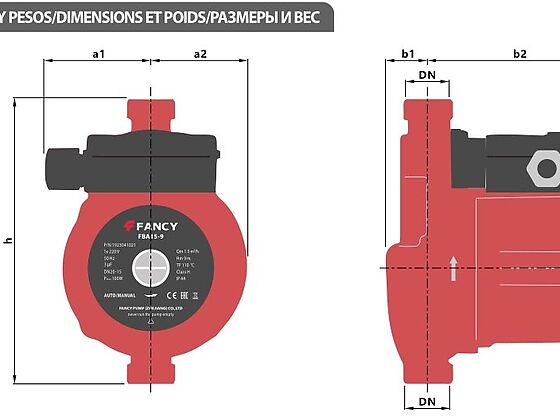

FBA20-15: 20 — диаметр присоединения в миллиметрах, 15 — максимальный напор в метрах. Буква в скобках указывает материал корпуса: (S) — нержавеющая сталь, (B) — латунь, без буквы — чугун. Модели с индексом 130 или 180 различаются монтажной длиной корпуса — её проверяют при замене насоса в готовой обвязке.

Откуда взяты характеристики

Кривые Q-H для всех одиннадцати моделей серии оцифрованы из таблиц и графиков каталога FANCY, источник указан на странице каждой модели. Учтите, что автоматический насос работает импульсами: паспортная кривая описывает режим при включённом насосе, а расход электроэнергии за сутки зависит от того, сколько раз в доме открывали кран.
