Циркуляционные насосы

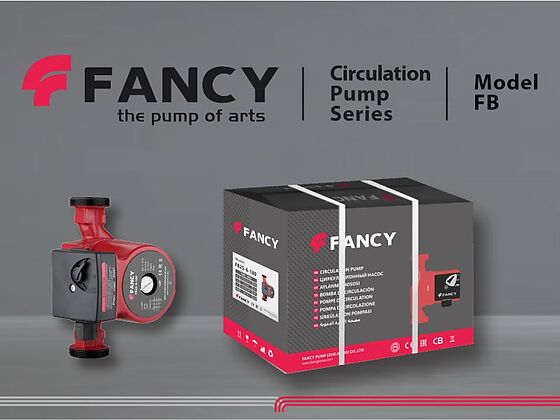

Циркуляционные насосы FB(S) с корпусом из нержавеющей стали
FANCY FB(S) — циркуляционный насос с корпусом из нержавеющей стали для горячего водоснабжения, где чугун ржавеет и красит воду. Семь моделей дают подачу 2,6–10 м³/ч при напоре 4,5–12 м и мощности 0,072–0,245 кВт, скорость переключается на клеммной коробке. В контуре ГВС вода постоянно обновляется и несёт кислород, поэтому материал корпуса здесь важнее температуры среды.
| Моделей в серии | 7 |
|---|---|
| Подача | 2,6 — 10 м³/ч |
| Напор | 4,5 — 12 м |
| Мощность | 0,07 — 0,25 кВт |
| Обороты | 2 900 об/мин |
| Патрубки | 25×20, 40×25, 50×32 мм |
| Масса | 2,6 — 4,8 кг |
| Рабочее колесо | Колесо из PPO, корпус из нержавеющей стали |
Характеристики серии FBS
На поле наложены кривые Q-H по всему диапазону мощности серии. Нажмите на название модели, чтобы открыть её карточку.
Насосы FANCY FBS
Таблица производительности
Напор H, мКПД, %Мощность на валу P₂, кВт
| Модель | Q, м³/ч | 0 | 0,14 | 0,27 | 0,42 | 0,57 | 0,79 | 0,96 | 1,1 | 1,4 | 1,6 | 1,7 | 2,1 | 2,3 | 2,5 | 2,6 | 2,7 | 3 | 3,1 | 3,3 | 3,6 | 3,7 | 5,1 | 6,3 | 7,6 | 8 | 10 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FB(S)25-4-130 | м | 4,5 | 4,4 | 4,4 | 4,3 | 4,3 | 4,2 | 4,1 | 3,9 | 3,7 | 3,5 | 3,2 | 2,6 | 2,1 | 1,5 | 1 | — | — | — | — | — | — | — | — | — | — | — |
| КПД | 0 | 3,4 | 6,7 | 11 | 14 | 20 | 24 | 27 | 31 | 32 | 33 | 30 | 26 | 20 | 14 | — | — | — | — | — | — | — | — | — | — | — | |
| кВт | 0,044 | 0,044 | 0,044 | 0,044 | 0,044 | 0,045 | 0,045 | 0,045 | 0,046 | 0,047 | 0,047 | 0,048 | 0,049 | 0,05 | 0,05 | — | — | — | — | — | — | — | — | — | — | — | |
| FB(S)25-4-180 | м | 4,5 | 4,4 | 4,4 | 4,3 | 4,2 | 4,1 | 4 | 3,8 | 3,6 | 3,5 | 3,3 | 2,9 | 2,5 | 2,2 | 1,9 | 1,7 | 1 | — | — | — | — | — | — | — | — | — |
| КПД | 0 | 3,4 | 6,5 | 10 | 14 | 19 | 22 | 26 | 29 | 31 | 33 | 34 | 32 | 30 | 27 | 26 | 16 | — | — | — | — | — | — | — | — | — | |
| кВт | 0,043 | 0,043 | 0,043 | 0,044 | 0,044 | 0,044 | 0,045 | 0,045 | 0,046 | 0,046 | 0,047 | 0,047 | 0,048 | 0,048 | 0,049 | 0,049 | 0,05 | — | — | — | — | — | — | — | — | — | |
| FB(S)25-6-130 | м | 6 | 5,8 | 5,6 | 5,4 | 5,2 | 4,9 | 4,7 | 4,5 | 4,2 | 3,9 | 3,7 | 3,2 | 2,9 | 2,6 | 2,4 | 2,2 | 1,6 | 1,4 | 1 | — | — | — | — | — | — | — |
| КПД | 0 | 3,7 | 7 | 11 | 14 | 18 | 21 | 24 | 27 | 29 | 30 | 30 | 30 | 29 | 27 | 26 | 21 | 19 | 15 | — | — | — | — | — | — | — | |
| кВт | 0,05 | 0,051 | 0,051 | 0,052 | 0,053 | 0,054 | 0,055 | 0,055 | 0,056 | 0,057 | 0,058 | 0,059 | 0,06 | 0,061 | 0,061 | 0,061 | 0,062 | 0,063 | 0,063 | — | — | — | — | — | — | — | |
| FB(S)25-6-180 | м | 6 | 5,9 | 5,8 | 5,7 | 5,6 | 5,4 | 5,3 | 5,1 | 4,9 | 4,7 | 4,5 | 4 | 3,7 | 3,4 | 3,1 | 3 | 2,3 | 2 | 1,6 | 0,79 | — | — | — | — | — | — |
| КПД | 0 | 3,7 | 7 | 11 | 15 | 20 | 24 | 27 | 31 | 34 | 36 | 38 | 39 | 38 | 37 | 36 | 31 | 28 | 23 | 12 | — | — | — | — | — | — | |
| кВт | 0,055 | 0,055 | 0,055 | 0,055 | 0,056 | 0,056 | 0,056 | 0,056 | 0,057 | 0,057 | 0,058 | 0,058 | 0,059 | 0,059 | 0,06 | 0,06 | 0,061 | 0,061 | 0,062 | 0,063 | — | — | — | — | — | — | |
| FB(S)25-8-180 | м | 8 | 7,9 | 7,9 | 7,8 | 7,8 | 7,7 | 7,6 | 7,6 | 7,5 | 7,4 | 7,3 | 7,2 | 7,1 | 7 | 6,9 | 6,9 | 6,7 | 6,7 | 6,6 | 6,4 | 6,4 | 5,5 | 4,4 | 3 | 2,5 | — |
| КПД | 0 | 2,2 | 4,2 | 6,5 | 8,6 | 12 | 14 | 16 | 19 | 21 | 22 | 25 | 26 | 28 | 29 | 29 | 31 | 31 | 32 | 33 | 33 | 34 | 30 | 23 | 20 | — | |
| кВт | 0,13 | 0,13 | 0,13 | 0,13 | 0,14 | 0,14 | 0,14 | 0,14 | 0,15 | 0,15 | 0,15 | 0,16 | 0,16 | 0,17 | 0,17 | 0,17 | 0,18 | 0,18 | 0,18 | 0,19 | 0,19 | 0,22 | 0,25 | 0,27 | 0,27 | — | |
| FB(S)32-8-180 | м | 8 | 8 | 8 | 7,9 | 7,9 | 7,9 | 7,9 | 7,8 | 7,8 | 7,7 | 7,7 | 7,6 | 7,5 | 7,5 | 7,4 | 7,4 | 7,3 | 7,2 | 7,1 | 7 | 7 | 6,3 | 5,5 | 4,6 | 4,3 | 2,5 |
| КПД | 0 | 2,6 | 4,9 | 7,7 | 10 | 14 | 16 | 18 | 21 | 23 | 25 | 28 | 29 | 31 | 31 | 32 | 33 | 34 | 34 | 35 | 35 | — | — | — | — | — | |
| кВт | 0,099 | 0,1 | 0,11 | 0,11 | 0,11 | 0,12 | 0,12 | 0,13 | 0,13 | 0,14 | 0,14 | 0,15 | 0,16 | 0,16 | 0,17 | 0,17 | 0,18 | 0,18 | 0,19 | 0,2 | 0,2 | — | — | — | — | — | |
| FB(S)20-12-180 | м | 12 | 12 | 12 | 12 | 12 | 11 | 11 | 11 | 11 | 10 | 10 | 9,3 | 8,7 | 8,1 | 7,7 | 7,4 | 6,1 | 5,6 | 4,8 | 3,2 | — | — | — | — | — | — |
| КПД | 0 | 2,1 | 4,2 | 6,5 | 8,9 | 12 | 15 | 18 | 21 | 23 | 25 | 27 | 28 | 28 | 28 | 28 | 26 | 24 | 22 | 16 | — | — | — | — | — | — | |
| кВт | 0,18 | 0,18 | 0,18 | 0,18 | 0,18 | 0,19 | 0,19 | 0,19 | 0,19 | 0,19 | 0,19 | 0,19 | 0,19 | 0,19 | 0,19 | 0,19 | 0,19 | 0,19 | 0,19 | 0,19 | — | — | — | — | — | — |
Материалы и устройство
| Рабочее колесо | Колесо из PPO, корпус из нержавеющей стали |
|---|---|
| Корпус насоса | Anti-corrosive coating cast iron/SS304/Brass |
| Вал | Ceramic |
| Подшипники | Ceramic |
| Кабель | 1.2 meters with plug |
| Корпус двигателя | Aluminum |
Устройство серии FBS

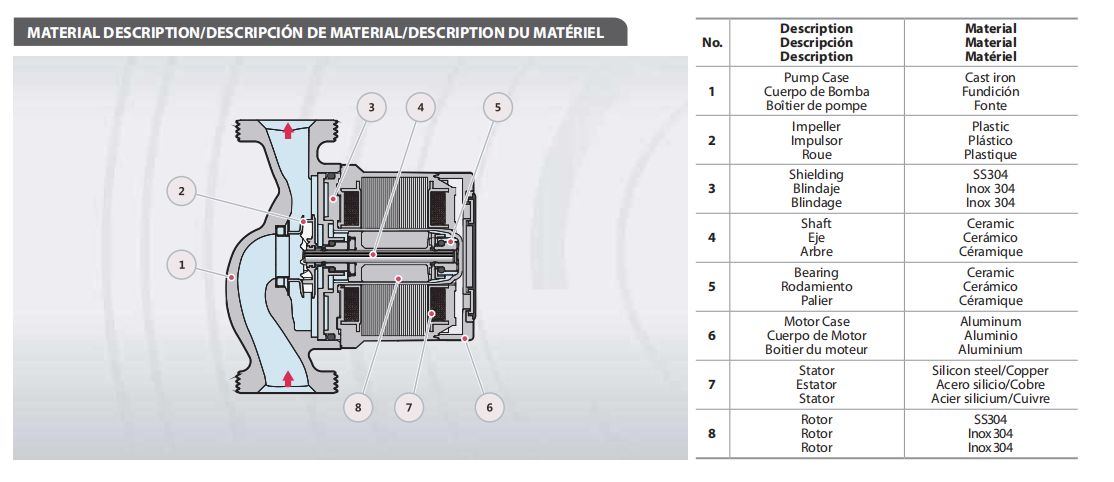

Разрезы и чертежи из каталога завода: устройство насоса, состав узлов и монтажные размеры. Номера на разрезе соответствуют перечню узлов под ним — материал каждой детали взят из документации производителя.
| № | Узел | Материал |
|---|---|---|
| 1 | Корпус насоса | Чугун |
| 2 | Рабочее колесо | Пластик |
| 3 | Экран статора | Нержавеющая сталь 304 |
| 4 | Вал | Керамика |
| 5 | Подшипник | Керамика |
| 6 | Корпус двигателя | Алюминий |
| 7 | Статор | Кремнистая сталь/медь |
| 8 | Ротор | Нержавеющая сталь 304 |
Модели серии FBS
| Модель | Подачам³/ч | Напорм | МощностькВт | Патрубокмм | Массакг | Цена₽ | Действия |
|---|---|---|---|---|---|---|---|
| FB(S)25-4-130 | 2,6 | 4,5 | 0,07 | 40×25 | 2,6 | 6 850 | |
| FB(S)25-4-180 | 3 | 4,5 | 0,07 | 40×25 | 2,6 | 7 210 | |
| FB(S)25-6-130 | 3,3 | 6 | 0,09 | 40×25 | 2,7 | 7 210 | |
| FB(S)25-6-180 | 3,5 | 6 | 0,09 | 40×25 | 2,7 | 7 600 | |
| FB(S)25-8-180 | 8 | 8 | 0,25 | 40×25 | 3,2 | 12 700 | |
| FB(S)32-8-180 | 10 | 8 | 0,25 | 50×32 | 3,2 | 13 120 | |
| FB(S)20-12-180 | 3,6 | 12 | 0,25 | 25×20 | 4,8 | 11 740 |
Для чего сделана серия FB(S)
FANCY FB(S) держит циркуляцию там, где вода в контуре постоянно обновляется и насыщена кислородом — то есть в системах горячего водоснабжения. Это принципиально другой режим, чем в закрытом отоплении: в отопительном кольце кислород выработался за первые недели и коррозия остановилась, а в ГВС свежая вода приходит непрерывно, и чугунный корпус за сезон отдаёт в неё ржавчину. Семь моделей серии дают подачу от 2,6 до 10 м³/ч при напоре 4,5–12 м и мощности 0,072–0,245 кВт — этого хватает на кольцо рециркуляции частного дома, гостиницы или небольшого производственного корпуса.
Почему в ГВС не ставят чугун
Ржавчина в горячей воде — не косметическая проблема. Продукты коррозии оседают на стенках труб и в теплообменнике бойлера, сужают проход и снижают теплосъём; на смесителях появляется рыжий налёт, аэраторы забиваются. В контуре ГВС вода дополнительно подогрета, а скорость коррозии растёт с температурой. Нержавеющая сталь и латунь этой реакции не дают, поэтому в питьевых и горячих линиях ставят только их. Разница в цене против чугунного исполнения возвращается уже тем, что не приходится промывать бойлер.
Конструкция
Ротор мокрый: механического уплотнения нет, вал и керамические подшипники омываются самой водой. Рабочее колесо — из PPO, полимера, стойкого к горячей воде и не дающего отложений. Скорость переключается на клеммной коробке, положений три: в кольце рециркуляции этого достаточно, чтобы подобрать режим по факту — по времени выхода горячей воды на дальнем смесителе, а не по расчёту на бумаге.
Где применяется FB(S)
- Рециркуляция ГВС. Кольцо от бойлера к дальним точкам разбора в частном доме, гостинице, общежитии, спортивном комплексе.
- Питьевое водоснабжение. Подпорная циркуляция в контуре, где вода идёт на разбор, а не в отопление.
- Пищевые и фармацевтические линии. Контуры с водой питьевого качества, где недопустимы продукты коррозии.
- Бани, сауны, бассейновые залы. Горячая вода с высокой температурой и постоянным обновлением.
- Модернизация систем. Замена ржавеющего чугунного насоса в готовой обвязке ГВС без переделки труб.
Чем FB(S) отличается от других серий циркуляционных насосов
FB — базовое чугунное исполнение той же гидравлики, для закрытых контуров отопления. FB(B) — латунный корпус: то же назначение, что у FB(S), выбор между ними чаще определяется сантехнической традицией объекта и ценой. FBA — автоматический пуск по расходу, но корпус там тоже бывает нержавеющим — если нужна и нержавейка, и автоматика, смотрите FBA(S). FBT и FBG — фланцевые насосы на десятки кубометров в час: они для отопительных контуров зданий, а не для ГВС частного дома.
Как читается обозначение
FB(S)25-6-180: FB — серия, (S) — корпус из нержавеющей стали, 25 — диаметр присоединения в миллиметрах, 6 — максимальный напор в метрах, 180 — монтажная длина корпуса. При замене насоса в готовой обвязке сверяют именно монтажную длину: 130 и 180 мм не взаимозаменяемы без переделки участка.
Откуда взяты характеристики
Кривые Q-H оцифрованы из таблиц заводского даташита FB(S) для 50 Гц; из семи моделей серии характеристика есть у пяти — остальные в даташите даны только паспортной точкой, и придумывать за завод недостающие значения мы не стали. Источник указан на странице каждой модели. Паспортная кривая снята на максимальной скорости: на второй и третьей напор ниже.
Чем серии раздела отличаются друг от друга
FANCY FB(S) рядом с остальными линейками раздела «Циркуляционные насосы»: устройство, тип колеса и рабочий диапазон. Нажмите на название, чтобы открыть серию целиком.
| Серия | FANCY FB(S) | FANCY MHI | FANCY FB | FANCY FBA | FANCY FB(B) | FANCY FBG | FANCY FBT | FANCY FTD |
|---|---|---|---|---|---|---|---|---|
| Устройство | — | — | — | |||||
| Габаритный чертёж | — | — | — | — | — | |||
| Тип насоса | циркуляционный насос FB(S) с корпусом из нержавеющей стали | горизонтальный многоступенчатый насос | циркуляционный насос с тремя скоростями | Автоматические циркуляционные насосы | циркуляционный насос FB(B) с латунным корпусом | Односкоростные циркуляционные насосы | циркуляционный насос с тремя скоростями | циркуляционный насос с патрубками на одной оси |
| Рабочее колесо | Колесо из PPO, корпус из нержавеющей стали | Колёса из нержавеющей стали AISI 304 | Колесо из PPO, вал и подшипники керамические | Колесо из PPO, вал и подшипники керамические | Колесо из PPO, корпус из латуни | Рабочее колесо из нержавеющей стали AISI 304 | Рабочее колесо и вал из нержавеющей стали AISI 304 | Колесо из чугуна, для нержавеющего исполнения AISI 304 |
| Материалы | Корпус: Anti-corrosive coating cast iron/SS304/Brass; Вал: Ceramic; Подшипники: Ceramic; Cable: 1.2 meters with plug; Motor case: Aluminum | — | — | — | — | — | — | — |
| Нержавеющая сталь | есть | есть | нет | нет | нет | нет | нет | нет |
| Многоступенчатый | нет | есть | нет | нет | нет | нет | нет | нет |
| Линейный (inline) | нет | нет | нет | нет | нет | нет | нет | есть |
| Подача, м³/ч | 2,6 — 10 | 2 — 16 | 1,8 — 10 | 1,5 — 4 | 2,6 — 10 | 10 — 35 | 10 — 53 | 8 — 900 |
| Напор, м | 4,5 — 12 | 22 — 68,5 | 4,5 — 15 | 9 — 15 | 4,5 — 12 | 9 — 20 | 5 — 18 | 12,8 — 86,7 |
| Мощность, кВт | 0,07 — 0,25 | 0,37 — 2,2 | 0,07 — 0,32 | 0,1 — 0,32 | 0,07 — 0,25 | 0,37 — 1,5 | 0,24 — 1,73 | 0,75 — 200 |
| Патрубки, мм | 25×20 … 50×32 | 25×25 … 50×40 | 20×15 … 50×32 | 20×15 … 25×20 | 25×20 … 50×32 | 40×40 … 80×80 | 32×32 … 80×80 | 32×32 … 300×300 |
| Обороты, об/мин | 2 900 | 2 900 | 2 900 | 2 900 | 2 900 | 2 900 | 1 450 / 2 900 | 1 450 / 2 900 |
| Масса, кг | 2,6 — 4,8 | 10 — 24 | 2,6 — 5 | 2,7 — 4 | 2,6 — 4,8 | 7,3 — 29,5 | 19,5 — 38,7 | 34 — 2 069 |
| Температура среды | — | до +120 °C | — | — | — | — | — | до +120 °C |
| Защита двигателя | — | IP 55 | IP 44 | IP 44 | — | IP 44 | IP 44 | IP 55 |
| Основное применение | Рециркуляция горячего водоснабжения, контуры с кислородной агрессией, питьевые системы. | Подпитка контуров отопления, повышение давления в квартирных и домовых системах, небольшие технологические линии. | Отопление частных домов и квартир, тёплый пол, рециркуляция горячего водоснабжения. | Квартирные и домовые контуры отопления, где режим меняется в течение суток и нужен автоматический подбор скорости. | Питьевое водоснабжение и рециркуляция ГВС в жилых домах, гостиницах и общественных зданиях. | Домовые и цеховые контуры отопления, тепловые пункты, системы охлаждения с постоянным расходом. | Отопление зданий и производственных помещений, контуры кондиционирования, тепловые пункты. | Тепловые пункты и котельные, системы охлаждения, оборотное водоснабжение, кондиционирование крупных зданий. |
