Fancy FTD100-9/2 — циркуляционный насос с патрубками на

Что представляет собой FTD100-9/2

FTD100-9/2 — циркуляционный насос серии FTD на подачу 50 м³/ч, напор 12,8 м, мощность 2,2 кВт. Линейная компоновка до 900 м³/ч: тепловые пункты, системы охлаждения, оборотное водоснабжение.

У FTD100-9/2 частота вращения 2 900 об/мин, диаметр патрубка 100×100 мм, масса 61 кг. Эти цифры берут при проектировании обвязки: по патрубку подбирают ответный фланец, по массе — грузоподъёмность подъёмного устройства, по оборотам оценивают ресурс проточной части на абразивной среде.

Модель входит в ряд из 114 машин серии FTD, который закрывает диапазон по подаче 8 — 900 м³/ч и напору 12,8 — 86,7 м. Если рабочая точка FTD100-9/2 не попадает в вашу, ближайшая типоразмерная ступень серии обычно решает задачу без смены схемы установки.

Проточная часть и материалы

Рабочее колесо FTD100-9/2 изготовлено из материала «чугун». Материал колеса определяет, как машина переносит взвесь и как долго держит паспортную характеристику: изношенное колесо в первую очередь теряет напор.

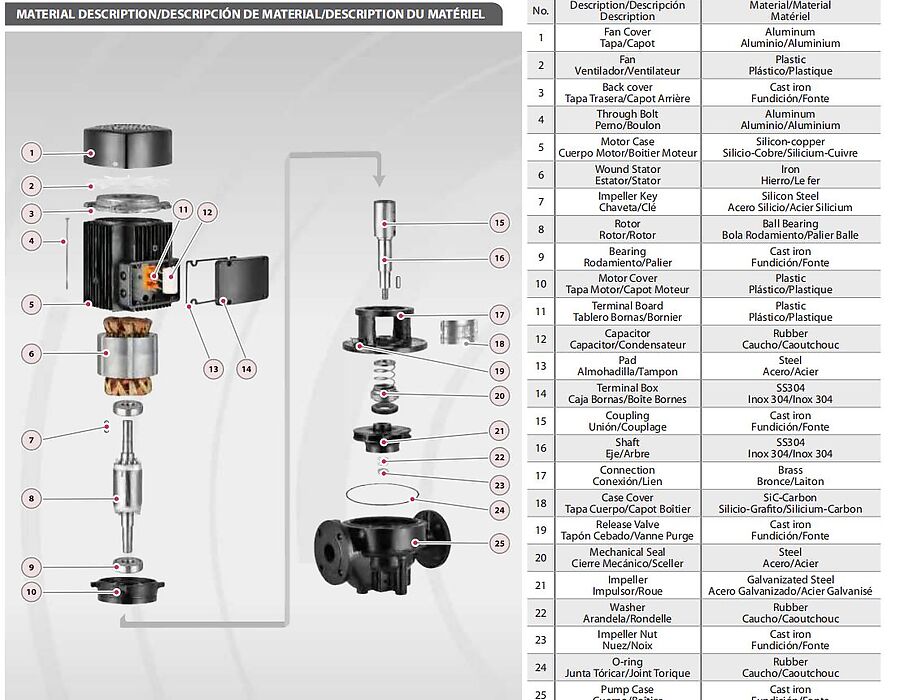

Материалы серии FTD по документации завода: корпус насоса — чугун c катафорезным покрытием; рабочее колесо — стандартная версия - чугун, для исполнения из нержавеющей стали AISI 304 + 15% к стоимости насоса.; электродвигатель — стандартная версия 380В (трёхфазная)/Для 220 В (однофазная версия) необходимо + 7% к цене стандартной версии/ Для версии 60 Гц/460В необходимо +3% к цене стандартной версии.; вал — S.S.304; плита основание — FTD 200 - включена в стоимость, FTD100-40G/2 до FTD 150-50/4 + доплата к прайсу насоса, FTD100-33/2 и ниже + доплата к прайсу насоса.; механическое уплотнение — Mechanical Seal, Graphite-Silicon Carbide-Viton (can be use for ethylene glycol/propylene glycol up to 50% concentration/temperature up to + 120 degrees.); подшипник — High quality bearing.

Двигатель и условия работы

Двигатель FTD100-9/2: мощность 2,2 кВт, степень защиты IP 55, класс изоляции F. Класс защиты выбирают под место установки: в сыром помещении и в приямке требования разные.

Температура перекачиваемой среды — до 120 °C. При работе на пределе этого диапазона проверяют, охлаждается ли двигатель средой: частично оголённый корпус греется быстрее, чем полностью погружённый.

Характеристика и рабочая точка

Характеристика FTD100-9/2 оцифрована по 4 точкам: подача от 0 до 70 м³/ч, напор от 4,4 до 12,8 м. Точки взяты из таблиц каталога производителя.

Где работает FTD100-9/2

FTD100-9/2 применяют там же, где всю серию FTD: отопление, системы охлаждения, тепловые пункты. Ниже — узлы этих объектов, где такая машина работает штатно.

Основной контур радиаторов

Расход считают по тепловой нагрузке здания, напор — по потерям в самом длинном кольце. Насос с мокрым ротором работает бесшумно и не требует обслуживания весь сезон.

Контур тёплого пола

Температура ниже, расход выше, потери в петлях значительные. Насос ставят за смесительным узлом; трёхскоростное исполнение позволяет подобрать режим после балансировки петель.

Котловое кольцо

Малое кольцо у котла защищает теплообменник от резкого перепада температур. Здесь важна не подача, а гарантированный минимальный расход при любом режиме потребителей.

Вентиляционные калориферы

Отдельный контур с гликолевой смесью. Гликоль плотнее воды и требует запаса по напору 10–15 %, а уплотнение — стойкое к нему.

Домовой узел на 20–53 м³/ч

Многоквартирные дома и общественные здания. Фланцевые циркуляционные насосы встают в существующую обвязку и меняются без переварки трубопровода.

Контур холодильной машины

Замкнутое кольцо испарителя с гликолевой смесью. Теплоёмкость раствора ниже, чем у воды, поэтому расход при той же нагрузке выше примерно на 9,5 %, а уплотнение берут стойкое к гликолю.

Контур градирни

Оборотная вода с накипью и продуктами уноса. Работа непрерывная, поэтому решает ресурс подшипникового узла, а не пиковый напор.

Линия к потребителям холода

Фанкойлы и воздухоохладители по зданию. Расход меняется вместе с нагрузкой — насос берут с пологой кривой, чтобы напор не проваливался при частичной нагрузке.

Как подобрать FTD100-9/2

Подбор FTD100-9/2 начинают с двух цифр: расхода в рабочем режиме и напора с учётом геометрической высоты подъёма и потерь в трубопроводе. Потери считают по фактической длине и диаметру линии — на длинной напорной трассе они дают больше половины требуемого напора.

Затем сверяют среду: температуру, наличие абразива и волокна, размер твёрдых включений. По ним проверяют, подходит ли исполнение проточной части и хватает ли свободного прохода. Последним смотрят место установки: глубину приямка, способ монтажа и наличие подъёмного устройства.
