Fancy MHI-402 — горизонтальный многоступенчатый насос

Что представляет собой MHI-402

MHI-402 — многоступенчатый насос серии MHI на подачу 4 м³/ч, напор 22 м, мощность 0,37 кВт. Компактная серия с напором до 68,5 м при подаче до 16 м³/ч.

У MHI-402 частота вращения 2 900 об/мин, диаметр патрубка 32×25 мм, масса 10 кг. Эти цифры берут при проектировании обвязки: по патрубку подбирают ответный фланец, по массе — грузоподъёмность подъёмного устройства, по оборотам оценивают ресурс проточной части на абразивной среде.

Модель входит в ряд из 13 машин серии MHI, который закрывает диапазон по подаче 2 — 16 м³/ч и напору 22 — 68,5 м. Если рабочая точка MHI-402 не попадает в вашу, ближайшая типоразмерная ступень серии обычно решает задачу без смены схемы установки.

Проточная часть и материалы

Рабочее колесо MHI-402 изготовлено из материала «SS304». Материал колеса определяет, как машина переносит взвесь и как долго держит паспортную характеристику: изношенное колесо в первую очередь теряет напор.

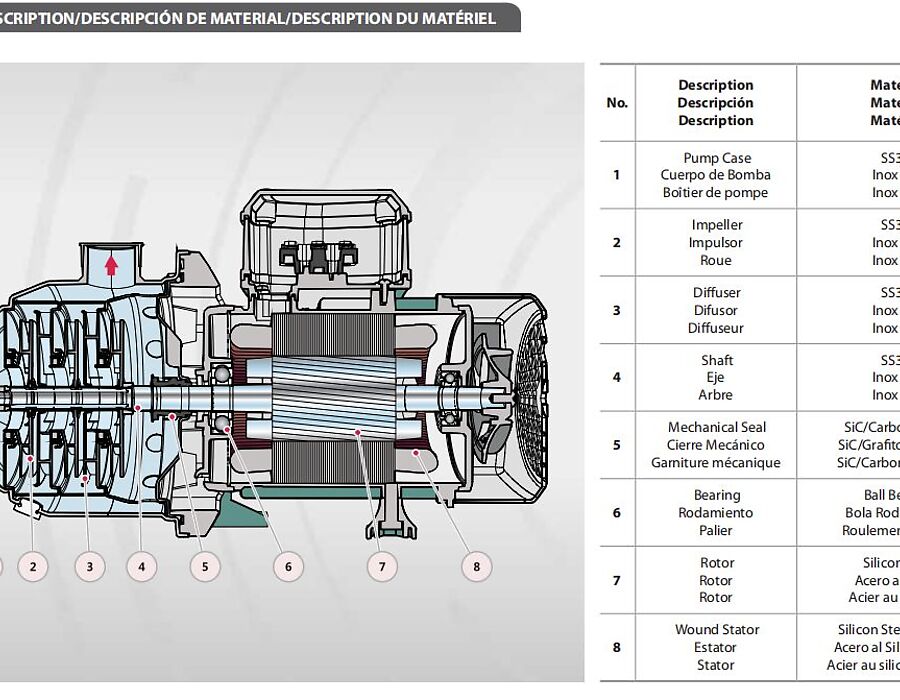

Материалы серии MHI по документации завода: корпус — нержавеющая сталь AISI 304; shaft — нержавеющая сталь AISI 304; seal — Mechanical Seal,Mechanical Seal, Graphite-Silicon Carbide-Viton (can be use for ethylene glycol/propylene glycol up to 50% concentration/temperature up to + 120 degrees.); bearing — High quality bearing; flange — Suction and discharge port in G20 thread.

Проточная часть в нержавеющем исполнении рассчитана на агрессивную и солёную среду, где чугунный корпус живёт один сезон: хлориды и кислая реакция разрушают чугун изнутри, а нержавеющая сталь сохраняет пассивную плёнку.

Двигатель и условия работы

Двигатель MHI-402: мощность 0,37 кВт, степень защиты IP 55, класс изоляции F. Класс защиты выбирают под место установки: в сыром помещении и в приямке требования разные.

Температура перекачиваемой среды — до 120 °C. При работе на пределе этого диапазона проверяют, охлаждается ли двигатель средой: частично оголённый корпус греется быстрее, чем полностью погружённый.

Характеристика и рабочая точка

Характеристика MHI-402 оцифрована по 20 точкам: подача от 0 до 9 м³/ч, напор от 0,68 до 21,9 м. Точки выгружены из заводской системы подбора.

Наибольший КПД 41,2 % приходится на подачу 4,26 м³/ч при напоре 15,1 м и мощности на валу 0,42 кВт. Рабочую точку стараются держать рядом с этим значением: слева от него насос работает с перегрузкой по осевому усилию, справа — с падением напора и кавитацией.
