Промышленные насосы
Насосы двустороннего входа FSC с осевым разъёмом корпуса
FANCY FSC — насос двустороннего входа для больших объёмов воды: водоканалы, орошение, оборотное водоснабжение ГОК и ТЭЦ. Самая мощная серия марки: подача от 76 до 9000 м³/ч, напором до 221 м и мощностью до 2800 кВт. Поток входит в колесо с двух сторон, осевые силы взаимно уравновешиваются, и подшипники не нагружены давлением — отсюда ресурс на круглосуточной работе.
| Моделей в серии | 644 |
|---|---|
| Подача | 76 — 9 000 м³/ч |
| Напор | 4 — 221 м |
| Мощность | 2,2 — 2 800 кВт |
| Обороты | 740 / 980,0 / 1 480,00 / 2 970,000 об/мин |
| Патрубки | 125×80, 125×100, 150×100, 150×125, 200×125, 200×150, 200×200, 250×150, 250×200, 250×250, 300×250, 300×300, 350×300, 350×350, 400×300, 400×350, 450×350, 450×400, 500×350, 500×400, 500×450, 500×500, 600×400, 600×500, 700×500, 700×600, 700×700, 800×600, 800×700, 800×800, 900×700, 900×800, 900×900 мм |
| Рабочее колесо | Колесо двустороннего входа из нержавеющей стали или бронзы, корпус HT250 или QT500 |
| Рабочее давление | до 25 бар |
Характеристики серии FSC
На поле наложены кривые Q-H по всему диапазону мощности серии. Нажмите на название модели, чтобы открыть её карточку.
Насосы FANCY FSC
Производительность Q, м³/ч
Таблица производительности
Напор H, мКПД, %Мощность на валу P₂, кВт
| Модель | Q, м³/ч | 0 | 34 | 71 | 94 | 103 | 121 | 162 | 172 | 275 | 378 | 400 | 482 | 572 | 654 | 686 | 689 | 1 149 | 1 608 | 2 068 | 2 183 | 2 248 | 2 459 | 3 854 | 4 215 | 4 841 | 8 299 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FSC150-170MC/4 | м | — | — | 4 | 4 | 3,9 | 3 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| КПД | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| кВт | — | — | 1 | 1 | 1 | 1 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| FSC80-215C/2 | м | — | — | — | 30 | 29 | 28 | 24 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| КПД | — | — | — | 77 | 78 | 81 | 76 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| кВт | — | — | — | 10 | 10 | 11 | 14 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| FSC200-345MB/4 | м | — | — | — | — | — | — | — | — | — | — | 24 | 22 | 20 | 17 | 16 | — | — | — | — | — | — | — | — | — | — | — |
| КПД | — | — | — | — | — | — | — | — | — | — | 82 | 84 | 87 | 82 | 81 | — | — | — | — | — | — | — | — | — | — | — | |
| кВт | — | — | — | — | — | — | — | — | — | — | 32 | 34 | 36 | 37 | 37 | — | — | — | — | — | — | — | — | — | — | — | |
| FSC125-245M/2 | м | 79 | 78 | 78 | 77 | 77 | 77 | 75 | 75 | 70 | 63 | 62 | 55 | 45 | — | — | — | — | — | — | — | — | — | — | — | — | — |
| КПД | 0 | 14 | 27 | 35 | 38 | 43 | 53 | 56 | 73 | 80 | 81 | 81 | 77 | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| кВт | — | — | — | — | — | — | — | 62 | 72 | 82 | 83 | 88 | 89 | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| FSC400-535MA/6 | м | 33 | 33 | 33 | 33 | 33 | 33 | 33 | 33 | 33 | 33 | 33 | 33 | 33 | 33 | 33 | 33 | 31 | 28 | 22 | 20 | — | — | — | — | — | — |
| КПД | 0 | 3,7 | 7,7 | 10 | 11 | 13 | 17 | 18 | 28 | 37 | 39 | 45 | 52 | 57 | 59 | 59 | 79 | 85 | 80 | 77 | — | — | — | — | — | — | |
| кВт | 66 | 68 | 70 | 71 | 71 | 72 | 74 | 75 | 80 | 85 | 86 | 90 | 94 | 98 | 100 | 100 | 122 | 143 | 163 | 168 | — | — | — | — | — | — | |
| FSC500-450MB/4 | м | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 32 | 30 | 18 | — | — | — |
| КПД | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 78 | 79 | 82 | — | — | — | |
| кВт | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 252 | 252 | 231 | — | — | — | |
| FSC500-715MB/6 | м | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 44 | 36 | 33 | — | — |
| КПД | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 81 | 86 | 85 | — | — | |
| кВт | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 364 | 431 | 445 | — | — | |
| FSC700-830MB/8 | м | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 36 | 26 |
| КПД | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 81 | 84 | |
| кВт | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 587 | 701 |
Материалы и устройство
| Рабочее колесо | Колесо двустороннего входа из нержавеющей стали или бронзы, корпус HT250 или QT500 |
|---|---|
| Корпус насоса | Anti-corrosive coating cast iron HT250/QT500 |
| Вал | 40Cr |
| Flange+Coupling | The price including one unit of counter flanges+Coupling |
| Механическое уплотнение | Eagleburgmann |
| Подшипники | SKF |
| Optional | 10000V motor available, price 6000V will change + 6% |
Устройство серии FSC
Разрезы и чертежи из каталога завода: устройство насоса, состав узлов и монтажные размеры. Номера на разрезе соответствуют перечню узлов под ним — материал каждой детали взят из документации производителя.
| № | Узел | Материал |
|---|---|---|
| 1 | Всасывающий патрубок | Чугун |
| 2 | Обратный клапан | Резина |
| 3 | Крышка инфузора | Чугун |
| 4 | Выходное отверстие | Чугун |
| 5 | Торцевая крышка | Чугун |
| 6 | Износная пластина | Графит |
| 7 | Рабочее колесо | Чугун |
| 8 | Корпус рабочего колеса | Чугун |
| 9 | Спираль | Чугун WC/WC/ |
| 10 | Механическое уплотнение | Нержавеющая сталь 304 |
| 11 | Уплотнительное кольцо | Резина |
| 12 | Вал | Нержавеющая сталь 304 |
| 13 | Материал подшипника | Чугун |
| 14 | Крышка подшипника | Чугун |
| 15 | Крышка впускного отверстия | Чугун |
| 16 | Впускное отверстие | Чугун |
Модели серии FSC
| Модель | Подачам³/ч | Напорм | МощностькВт | Патрубокмм | Оборотыоб/мин | Действия |
|---|---|---|---|---|---|---|
| FSC80-215/2 | 165 | 66 | 45 | 125×80 | 2 970 | |
| FSC80-215A/2 | 155 | 58 | 37 | 125×80 | 2 970 | |
| FSC80-215B/2 | 145 | 45 | 30 | 125×80 | 2 970 | |
| FSC80-215C/2 | 135 | 30 | 18,5 | 125×80 | 2 970 | |
| FSC80-215M/2 | 140 | 60 | 37 | 125×80 | 2 970 | |
| FSC80-215MA/2 | 132 | 53 | 30 | 125×80 | 2 970 | |
| FSC80-215MB/2 | 123 | 41 | 22 | 125×80 | 2 970 | |
| FSC80-215MC/2 | 115 | 27 | 15 | 125×80 | 2 970 | |
| FSC80-285/2 | 235 | 111 | 110 | 125×80 | 2 970 | |
| FSC80-285A/2 | 221 | 98 | 90 | 125×80 | 2 970 | |
| FSC80-285B/2 | 204 | 74 | 75 | 125×80 | 2 970 | |
| FSC80-285C/2 | 188 | 48 | 37 | 125×80 | 2 970 | |
| FSC80-285M/2 | 200 | 100 | 90 | 125×80 | 2 970 | |
| FSC80-285MA/2 | 188 | 88 | 75 | 125×80 | 2 970 | |
| FSC80-285MB/2 | 174 | 67 | 55 | 125×80 | 2 970 | |
| FSC80-285MC/2 | 160 | 43 | 30 | 125×80 | 2 970 | |
| FSC80-285/4 | 117 | 28 | 15 | 125×80 | 1 480 | |
| FSC80-285A/4 | 110 | 24 | 11 | 125×80 | 1 480 | |
| FSC80-285B/4 | 102 | 18 | 7,5 | 125×80 | 1 480 | |
| FSC80-285C/4 | 94 | 12 | 5,5 | 125×80 | 1 480 | |
| FSC80-285M/4 | 100 | 25 | 11 | 125×80 | 1 480 | |
| FSC80-285MA/4 | 94 | 22 | 11 | 125×80 | 1 480 | |
| FSC80-285MB/4 | 87 | 17 | 7,5 | 125×80 | 1 480 | |
| FSC80-285MC/4 | 80 | 11 | 4 | 125×80 | 1 480 | |
| FSC80-315/2 | 160 | 140 | 110 | 125×80 | 2 970 | |
| FSC80-315A/2 | 150 | 124 | 90 | 125×80 | 2 970 | |
| FSC80-315B/2 | 139 | 94 | 75 | 125×80 | 2 970 | |
| FSC80-315C/2 | 128 | 60 | 45 | 125×80 | 2 970 | |
| FSC80-315M/2 | 135 | 124 | 90 | 125×80 | 2 970 | |
| FSC80-315MA/2 | 127 | 110 | 75 | 125×80 | 2 970 | |
| FSC80-315MB/2 | 117 | 83 | 55 | 125×80 | 2 970 | |
| FSC80-315MC/2 | 108 | 53 | 30 | 125×80 | 2 970 | |
| FSC80-345/4 | 110 | 44 | 22 | 125×80 | 1 480 | |
| FSC80-345A/4 | 103 | 39 | 18,5 | 125×80 | 1 480 | |
| FSC80-345B/4 | 96 | 29 | 15 | 125×80 | 1 480 | |
| FSC80-345C/4 | 88 | 19 | 7,5 | 125×80 | 1 480 | |
| FSC80-345M/4 | 95 | 40 | 18,5 | 125×80 | 1 480 | |
| FSC80-345MA/4 | 89 | 35 | 15 | 125×80 | 1 480 | |
| FSC80-345MB/4 | 83 | 27 | 11 | 125×80 | 1 480 | |
| FSC80-345MC/4 | 76 | 17 | 7,5 | 125×80 | 1 480 | |
| FSC100-165/2 | 160 | 31 | 18,5 | 125×100 | 2 970 | |
| FSC100-165A/2 | 150 | 27 | 15 | 125×100 | 2 970 | |
| FSC100-165B/2 | 141 | 21 | 11 | 125×100 | 2 970 | |
| FSC100-165C/2 | 131 | 14 | 7,5 | 125×100 | 2 970 | |
| FSC100-165M/2 | 135 | 29 | 15 | 125×100 | 2 970 | |
| FSC100-165MA/2 | 127 | 26 | 15 | 125×100 | 2 970 | |
| FSC100-165MB/2 | 119 | 20 | 11 | 125×100 | 2 970 | |
| FSC100-165MC/2 | 111 | 13 | 7,5 | 125×100 | 2 970 | |
| FSC100-260/2 | 300 | 90 | 110 | 150×100 | 2 970 | |
| FSC100-260A/2 | 282 | 80 | 90 | 150×100 | 2 970 | |
| FSC100-260B/2 | 264 | 62 | 75 | 150×100 | 2 970 | |
| FSC100-260C/2 | 246 | 41 | 45 | 150×100 | 2 970 | |
| FSC100-260M/2 | 260 | 81 | 75 | 150×100 | 2 970 | |
| FSC100-260MA/2 | 244 | 72 | 75 | 150×100 | 2 970 | |
| FSC100-260MB/2 | 229 | 56 | 55 | 150×100 | 2 970 | |
| FSC100-260MC/2 | 213 | 37 | 30 | 150×100 | 2 970 | |
| FSC100-260/4 | 149 | 22 | 15 | 150×100 | 1 480 | |
| FSC100-260A/4 | 141 | 20 | 11 | 150×100 | 1 480 | |
| FSC100-260B/4 | 132 | 15 | 7,5 | 150×100 | 1 480 | |
| FSC100-260C/4 | 123 | 10 | 5,5 | 150×100 | 1 480 | |
| FSC100-260M/4 | 130 | 20 | 11 | 150×100 | 1 480 | |
| FSC100-260MA/4 | 122 | 18 | 11 | 150×100 | 1 480 | |
| FSC100-260MB/4 | 114 | 14 | 7,5 | 150×100 | 1 480 | |
| FSC100-260MC/4 | 106 | 9 | 5,5 | 150×100 | 1 480 | |
| FSC100-325/2 | 380 | 147 | 200 | 150×100 | 2 970 | |
| FSC100-325A/2 | 357 | 130 | 185 | 150×100 | 2 970 | |
| FSC100-325B/2 | 331 | 98 | 132 | 150×100 | 2 970 | |
| FSC100-325C/2 | 304 | 63 | 75 | 150×100 | 2 970 | |
| FSC100-325M/2 | 325 | 133 | 160 | 150×100 | 2 970 | |
| FSC100-325MA/2 | 306 | 117 | 132 | 150×100 | 2 970 | |
| FSC100-325MB/2 | 283 | 89 | 90 | 150×100 | 2 970 | |
| FSC100-325MC/2 | 260 | 57 | 55 | 150×100 | 2 970 | |
| FSC100-325/4 | 189 | 37 | 30 | 150×100 | 1 480 | |
| FSC100-325A/4 | 178 | 32 | 22 | 150×100 | 1 480 | |
| FSC100-325B/4 | 165 | 24 | 15 | 150×100 | 1 480 | |
| FSC100-325C/4 | 151 | 16 | 11 | 150×100 | 1 480 | |
| FSC100-325M/4 | 162 | 33 | 22 | 150×100 | 1 480 | |
| FSC100-325MA/4 | 152 | 29 | 18,5 | 150×100 | 1 480 | |
| FSC100-325MB/4 | 141 | 22 | 11 | 150×100 | 1 480 | |
| FSC100-325MC/4 | 130 | 14 | 7,5 | 150×100 | 1 480 | |
| FSC100-365/2 | 280 | 202 | 250 | 150×100 | 2 970 | |
| FSC100-365A/2 | 263 | 178 | 220 | 150×100 | 2 970 | |
| FSC100-365B/2 | 244 | 135 | 160 | 150×100 | 2 970 | |
| FSC100-365C/2 | 224 | 86 | 90 | 150×100 | 2 970 | |
| FSC100-365M/2 | 240 | 183 | 200 | 150×100 | 2 970 | |
| FSC100-365MA/2 | 226 | 162 | 185 | 150×100 | 2 970 | |
| FSC100-365MB/2 | 209 | 122 | 132 | 150×100 | 2 970 | |
| FSC100-365MC/2 | 192 | 78 | 75 | 150×100 | 2 970 | |
| FSC100-410/4 | 190 | 61 | 45 | 150×100 | 1 480 | |
| FSC100-410A/4 | 179 | 54 | 37 | 150×100 | 1 480 | |
| FSC100-410B/4 | 165 | 41 | 30 | 150×100 | 1 480 | |
| FSC100-410C/4 | 152 | 26 | 18,5 | 150×100 | 1 480 | |
| FSC100-410M/4 | 160 | 55 | 37 | 150×100 | 1 480 | |
| FSC100-410MA/4 | 150 | 49 | 30 | 150×100 | 1 480 | |
| FSC100-410MB/4 | 139 | 37 | 22 | 150×100 | 1 480 | |
| FSC100-410MC/4 | 128 | 24 | 15 | 150×100 | 1 480 | |
| FSC125-195/2 | 280 | 47 | 45 | 150×125 | 2 970 | |
| FSC125-195A/2 | 263 | 42 | 37 | 150×125 | 2 970 | |
| FSC125-195B/2 | 246 | 32 | 30 | 150×125 | 2 970 | |
| FSC125-195C/2 | 229 | 22 | 18,5 | 150×125 | 2 970 | |
| FSC125-195M/2 | 240 | 43 | 37 | 150×125 | 2 970 | |
| FSC125-195MA/2 | 226 | 38 | 30 | 150×125 | 2 970 | |
| FSC125-195MB/2 | 211 | 29 | 22 | 150×125 | 2 970 | |
| FSC125-195MC/2 | 197 | 20 | 15 | 150×125 | 2 970 | |
| FSC125-225/4 | 160 | 15 | 11 | 150×125 | 1 480 | |
| FSC125-225A/4 | 150 | 13 | 7,5 | 150×125 | 1 480 | |
| FSC125-225B/4 | 141 | 10 | 5,5 | 150×125 | 1 480 | |
| FSC125-225C/4 | 131 | 7 | 4 | 150×125 | 1 480 | |
| FSC125-225M/4 | 137 | 14 | 7,5 | 150×125 | 1 480 | |
| FSC125-225MA/4 | 129 | 12 | 5,5 | 150×125 | 1 480 | |
| FSC125-225MB/4 | 121 | 9 | 4 | 150×125 | 1 480 | |
| FSC125-225MC/4 | 112 | 6 | 3 | 150×125 | 1 480 | |
| FSC125-245/2 | 540 | 77 | 132 | 200×125 | 2 970 | |
| FSC125-245A/2 | 508 | 68 | 110 | 200×125 | 2 970 | |
| FSC125-245B/2 | 475 | 53 | 75 | 200×125 | 2 970 | |
| FSC125-245C/2 | 442 | 35 | 55 | 200×125 | 2 970 | |
| FSC125-245M/2 | 465 | 69 | 110 | 200×125 | 2 970 | |
| FSC125-245MA/2 | 437 | 61 | 90 | 200×125 | 2 970 | |
| FSC125-245MB/2 | 409 | 48 | 75 | 200×125 | 2 970 | |
| FSC125-245MC/2 | 381 | 32 | 45 | 200×125 | 2 970 | |
| FSC125-245/4 | 269 | 19 | 18,5 | 200×125 | 1 480 | |
| FSC125-245A/4 | 253 | 17 | 15 | 200×125 | 1 480 | |
| FSC125-245B/4 | 237 | 13 | 11 | 200×125 | 1 480 | |
| FSC125-245C/4 | 220 | 9 | 7,5 | 200×125 | 1 480 | |
| FSC125-245M/4 | 232 | 17 | 15 | 200×125 | 1 480 | |
| FSC125-245MA/4 | 218 | 15 | 11 | 200×125 | 1 480 | |
| FSC125-245MB/4 | 204 | 12 | 7,5 | 200×125 | 1 480 | |
| FSC125-245MC/4 | 190 | 8 | 5,5 | 200×125 | 1 480 | |
| FSC125-300/2 | 540 | 127 | 250 | 200×125 | 2 970 | |
| FSC125-300A/2 | 508 | 112 | 200 | 200×125 | 2 970 | |
| FSC125-300B/2 | 475 | 87 | 160 | 200×125 | 2 970 | |
| FSC125-300C/2 | 443 | 58 | 110 | 200×125 | 2 970 | |
| FSC125-300M/2 | 465 | 115 | 200 | 200×125 | 2 970 | |
| FSC125-300MA/2 | 437 | 101 | 160 | 200×125 | 2 970 | |
| FSC125-300MB/2 | 409 | 78 | 132 | 200×125 | 2 970 | |
| FSC125-300MC/2 | 381 | 53 | 75 | 200×125 | 2 970 | |
| FSC125-300/4 | 269 | 32 | 37 | 200×125 | 1 480 | |
| FSC125-300A/4 | 253 | 28 | 30 | 200×125 | 1 480 | |
| FSC125-300B/4 | 237 | 22 | 18,5 | 200×125 | 1 480 | |
| FSC125-300C/4 | 221 | 15 | 15 | 200×125 | 1 480 | |
| FSC125-300M/4 | 232 | 28 | 30 | 200×125 | 1 480 | |
| FSC125-300MA/4 | 218 | 25 | 22 | 200×125 | 1 480 | |
| FSC125-300MB/4 | 204 | 19 | 15 | 200×125 | 1 480 | |
| FSC125-300MC/4 | 190 | 13 | 11 | 200×125 | 1 480 | |
| FSC125-355/2 | 485 | 185 | 355 | 200×125 | 2 970 | |
| FSC125-355A/2 | 456 | 163 | 315 | 200×125 | 2 970 | |
| FSC125-355B/2 | 422 | 124 | 220 | 200×125 | 2 970 | |
| FSC125-355C/2 | 388 | 79 | 132 | 200×125 | 2 970 | |
| FSC125-355M/2 | 410 | 165 | 280 | 200×125 | 2 970 | |
| FSC125-355MA/2 | 385 | 146 | 250 | 200×125 | 2 970 | |
| FSC125-355MB/2 | 357 | 110 | 185 | 200×125 | 2 970 | |
| FSC125-355MC/2 | 328 | 71 | 110 | 200×125 | 2 970 | |
| FSC125-390/4 | 320 | 55 | 75 | 200×125 | 1 480 | |
| FSC125-390A/4 | 301 | 49 | 75 | 200×125 | 1 480 | |
| FSC125-390B/4 | 278 | 37 | 45 | 200×125 | 1 480 | |
| FSC125-390C/4 | 256 | 24 | 30 | 200×125 | 1 480 | |
| FSC125-390M/4 | 275 | 50 | 55 | 200×125 | 1 480 | |
| FSC125-390MA/4 | 259 | 44 | 45 | 200×125 | 1 480 | |
| FSC125-390MB/4 | 239 | 33 | 37 | 200×125 | 1 480 | |
| FSC125-390MC/4 | 220 | 21 | 22 | 200×125 | 1 480 | |
| FSC125-475/4 | 340 | 87 | 132 | 200×125 | 1 480 | |
| FSC125-475A/4 | 320 | 77 | 110 | 200×125 | 1 480 | |
| FSC125-475B/4 | 296 | 58 | 75 | 200×125 | 1 480 | |
| FSC125-475C/4 | 272 | 37 | 45 | 200×125 | 1 480 | |
| FSC125-475M/4 | 290 | 79 | 90 | 200×125 | 1 480 | |
| FSC125-475MA/4 | 273 | 69 | 75 | 200×125 | 1 480 | |
| FSC125-475MB/4 | 252 | 53 | 55 | 200×125 | 1 480 | |
| FSC125-475MC/4 | 232 | 34 | 37 | 200×125 | 1 480 | |
| FSC150-170/4 | 140 | 9,4 | 5,5 | 200×150 | 1 480 | |
| FSC150-170A/4 | 132 | 8 | 5,5 | 200×150 | 1 480 | |
| FSC150-170B/4 | 125 | 7 | 4 | 200×150 | 1 480 | |
| FSC150-170C/4 | 118 | 5 | 3 | 200×150 | 1 480 | |
| FSC150-170M/4 | 120 | 8,5 | 4 | 200×150 | 1 480 | |
| FSC150-170MA/4 | 113 | 7 | 4 | 200×150 | 1 480 | |
| FSC150-170MB/4 | 107 | 6 | 3 | 200×150 | 1 480 | |
| FSC150-170MC/4 | 101 | 4 | 2,2 | 200×150 | 1 480 | |
| FSC150-280/2 | 820 | 102 | 250 | 250×150 | 2 970 | |
| FSC150-280A/2 | 771 | 90 | 220 | 250×150 | 2 970 | |
| FSC150-280B/2 | 722 | 70 | 160 | 250×150 | 2 970 | |
| FSC150-280C/2 | 672 | 47 | 110 | 250×150 | 2 970 | |
| FSC150-280M/2 | 700 | 92 | 200 | 250×150 | 2 970 | |
| FSC150-280MA/2 | 658 | 81 | 160 | 250×150 | 2 970 | |
| FSC150-280MB/2 | 616 | 63 | 132 | 250×150 | 2 970 | |
| FSC150-280MC/2 | 573 | 42 | 75 | 250×150 | 2 970 | |
| FSC150-300/4 | 490 | 27 | 45 | 200×150 | 1 480 | |
| FSC150-300A/4 | 461 | 24 | 37 | 200×150 | 1 480 | |
| FSC150-300B/4 | 431 | 18 | 30 | 200×150 | 1 480 | |
| FSC150-300C/4 | 401 | 12 | 18,5 | 200×150 | 1 480 | |
| FSC150-300M/4 | 420 | 24 | 37 | 200×150 | 1 480 | |
| FSC150-300MA/4 | 395 | 21 | 30 | 200×150 | 1 480 | |
| FSC150-300MB/4 | 370 | 16 | 22 | 200×150 | 1 480 | |
| FSC150-300MC/4 | 344 | 11 | 15 | 200×150 | 1 480 | |
| FSC150-355/4 | 450 | 44 | 75 | 200×150 | 1 480 | |
| FSC150-355A/4 | 423 | 39 | 75 | 200×150 | 1 480 | |
| FSC150-355B/4 | 396 | 30 | 45 | 200×150 | 1 480 | |
| FSC150-355C/4 | 369 | 20 | 30 | 200×150 | 1 480 | |
| FSC150-355M/4 | 385 | 40 | 55 | 200×150 | 1 480 | |
| FSC150-355MA/4 | 362 | 35 | 45 | 200×150 | 1 480 | |
| FSC150-355MB/4 | 339 | 27 | 37 | 200×150 | 1 480 | |
| FSC150-355MC/4 | 316 | 18 | 22 | 200×150 | 1 480 | |
| FSC150-455/4 | 520 | 77 | 160 | 200×150 | 1 480 | |
| FSC150-455A/4 | 489 | 68 | 132 | 200×150 | 1 480 | |
| FSC150-455B/4 | 452 | 51 | 90 | 200×150 | 1 480 | |
| FSC150-455C/4 | 416 | 33 | 55 | 200×150 | 1 480 | |
| FSC150-455M/4 | 450 | 69 | 132 | 200×150 | 1 480 | |
| FSC150-455MA/4 | 423 | 61 | 110 | 200×150 | 1 480 | |
| FSC150-455MB/4 | 392 | 46 | 75 | 200×150 | 1 480 | |
| FSC150-455MC/4 | 360 | 30 | 45 | 200×150 | 1 480 | |
| FSC150-560/4 | 600 | 119 | 280 | 200×150 | 1 480 | |
| FSC150-560A/4 | 564 | 105 | 250 | 200×150 | 1 480 | |
| FSC150-560B/4 | 522 | 80 | 185 | 200×150 | 1 480 | |
| FSC150-560C/4 | 480 | 51 | 110 | 200×150 | 1 480 | |
| FSC150-560M/4 | 515 | 107 | 220 | 200×150 | 1 480 | |
| FSC150-560MA/4 | 484 | 95 | 185 | 200×150 | 1 480 | |
| FSC150-560MB/4 | 448 | 72 | 132 | 200×150 | 1 480 | |
| FSC150-560MC/4 | 412 | 46 | 90 | 200×150 | 1 480 | |
| FSC200-200/4 | 250 | 10,4 | 11 | 200×200 | 1 480 | |
| FSC200-200A/4 | 235 | 9 | 11 | 200×200 | 1 480 | |
| FSC200-200B/4 | 223 | 7 | 7,5 | 200×200 | 1 480 | |
| FSC200-200C/4 | 211 | 5 | 5,5 | 200×200 | 1 480 | |
| FSC200-200M/4 | 214 | 9,4 | 7,5 | 200×200 | 1 480 | |
| FSC200-200MA/4 | 201 | 8 | 7,5 | 200×200 | 1 480 | |
| FSC200-200MB/4 | 191 | 7 | 5,5 | 200×200 | 1 480 | |
| FSC200-200MC/4 | 181 | 5 | 4 | 200×200 | 1 480 | |
| FSC200-250/4 | 490 | 18 | 30 | 250×200 | 1 480 | |
| FSC200-250A/4 | 461 | 16 | 30 | 250×200 | 1 480 | |
| FSC200-250B/4 | 437 | 13 | 18,5 | 250×200 | 1 480 | |
| FSC200-250C/4 | 413 | 9 | 15 | 250×200 | 1 480 | |
| FSC200-250M/4 | 420 | 16 | 22 | 250×200 | 1 480 | |
| FSC200-250MA/4 | 395 | 14 | 18,5 | 250×200 | 1 480 | |
| FSC200-250MB/4 | 375 | 11 | 15 | 250×200 | 1 480 | |
| FSC200-250MC/4 | 354 | 8 | 11 | 250×200 | 1 480 | |
| FSC200-345/4 | 760 | 39 | 90 | 250×200 | 1 480 | |
| FSC200-345A/4 | 714 | 34 | 75 | 250×200 | 1 480 | |
| FSC200-345B/4 | 669 | 27 | 55 | 250×200 | 1 480 | |
| FSC200-345C/4 | 622 | 18 | 37 | 250×200 | 1 480 | |
| FSC200-345M/4 | 650 | 35 | 75 | 250×200 | 1 480 | |
| FSC200-345MA/4 | 611 | 31 | 75 | 250×200 | 1 480 | |
| FSC200-345MB/4 | 572 | 24 | 45 | 250×200 | 1 480 | |
| FSC200-345MC/4 | 532 | 16 | 30 | 250×200 | 1 480 | |
| FSC200-425/4 | 770 | 64 | 185 | 250×200 | 1 480 | |
| FSC200-425A/4 | 724 | 57 | 160 | 250×200 | 1 480 | |
| FSC200-425B/4 | 678 | 44 | 110 | 250×200 | 1 480 | |
| FSC200-425C/4 | 631 | 29 | 75 | 250×200 | 1 480 | |
| FSC200-425M/4 | 660 | 58 | 132 | 250×200 | 1 480 | |
| FSC200-425MA/4 | 620 | 51 | 110 | 250×200 | 1 480 | |
| FSC200-425MB/4 | 581 | 40 | 90 | 250×200 | 1 480 | |
| FSC200-425MC/4 | 541 | 27 | 55 | 250×200 | 1 480 | |
| FSC200-530/4 | 830 | 104 | 315 | 250×200 | 1 480 | |
| FSC200-530A/4 | 780 | 92 | 280 | 250×200 | 1 480 | |
| FSC200-530B/4 | 722 | 70 | 200 | 250×200 | 1 480 | |
| FSC200-530C/4 | 664 | 45 | 110 | 250×200 | 1 480 | |
| FSC200-530M/4 | 710 | 94 | 250 | 250×200 | 1 480 | |
| FSC200-530MA/4 | 667 | 83 | 220 | 250×200 | 1 480 | |
| FSC200-530MB/4 | 618 | 63 | 160 | 250×200 | 1 480 | |
| FSC200-530MC/4 | 568 | 40 | 90 | 250×200 | 1 480 | |
| FSC200-655/4 | 810 | 167 | 500 | 250×200 | 1 480 | |
| FSC200-655A/4 | 761 | 148 | 450 | 250×200 | 1 480 | |
| FSC200-655B/4 | 705 | 112 | 315 | 250×200 | 1 480 | |
| FSC200-655C/4 | 648 | 71 | 185 | 250×200 | 1 480 | |
| FSC200-655M/4 | 695 | 151 | 400 | 250×200 | 1 480 | |
| FSC200-655MA/4 | 653 | 133 | 355 | 250×200 | 1 480 | |
| FSC200-655MB/4 | 605 | 101 | 250 | 250×200 | 1 480 | |
| FSC200-655MC/4 | 536 | 65 | 160 | 250×200 | 1 480 | |
| FSC250-200/4 | 420 | 10,1 | 15 | 250×250 | 1 480 | |
| FSC250-200A/4 | 395 | 9 | 15 | 250×250 | 1 480 | |
| FSC250-200B/4 | 375 | 7 | 11 | 250×250 | 1 480 | |
| FSC250-200M/4 | 360 | 9,1 | 11 | 250×250 | 1 480 | |
| FSC250-200MA/4 | 338 | 8 | 11 | 250×250 | 1 480 | |
| FSC250-200MB/4 | 321 | 6 | 7,5 | 250×250 | 1 480 | |
| FSC250-390/4 | 1 070 | 48 | 160 | 300×250 | 1 480 | |
| FSC250-390A/4 | 1 006 | 42 | 132 | 300×250 | 1 480 | |
| FSC250-390B/4 | 942 | 33 | 110 | 300×250 | 1 480 | |
| FSC250-390C/4 | 876 | 22 | 75 | 300×250 | 1 480 | |
| FSC250-390M/4 | 920 | 43 | 132 | 300×250 | 1 480 | |
| FSC250-390MA/4 | 865 | 38 | 110 | 300×250 | 1 480 | |
| FSC250-390MB/4 | 810 | 30 | 75 | 300×250 | 1 480 | |
| FSC250-390MC/4 | 753 | 20 | 55 | 300×250 | 1 480 | |
| FSC250-480/4 | 1 200 | 78 | 315 | 300×250 | 1 480 | |
| FSC250-480A/4 | 1 128 | 69 | 250 | 300×250 | 1 480 | |
| FSC250-480B/4 | 1 056 | 53 | 200 | 300×250 | 1 480 | |
| FSC250-480C/4 | 984 | 36 | 132 | 300×250 | 1 480 | |
| FSC250-480M/4 | 1 030 | 70 | 250 | 300×250 | 1 480 | |
| FSC250-480MA/4 | 968 | 62 | 200 | 300×250 | 1 480 | |
| FSC250-480MB/4 | 906 | 48 | 160 | 300×250 | 1 480 | |
| FSC250-480MC/4 | 845 | 32 | 110 | 300×250 | 1 480 | |
| FSC250-610/4 | 1 280 | 134 | 630 | 300×250 | 1 480 | |
| FSC250-610A/4 | 1 203 | 118 | 500 | 300×250 | 1 480 | |
| FSC250-610B/4 | 1 114 | 90 | 355 | 300×250 | 1 480 | |
| FSC250-610C/4 | 1 024 | 57 | 220 | 300×250 | 1 480 | |
| FSC250-610M/4 | 1 100 | 121 | 500 | 300×250 | 1 480 | |
| FSC250-610MA/4 | 1 034 | 107 | 400 | 300×250 | 1 480 | |
| FSC250-610MB/4 | 957 | 81 | 280 | 300×250 | 1 480 | |
| FSC250-610MC/4 | 880 | 52 | 185 | 300×250 | 1 480 | |
| FSC250-770/4 | 1 260 | 219 | 1 120 | 300×250 | 1 480 | |
| FSC250-770A/4 | 1 184 | 194 | 900 | 300×250 | 1 480 | |
| FSC250-770B/4 | 1 069 | 146 | 630 | 300×250 | 1 480 | |
| FSC250-770C/4 | 1 008 | 94 | 400 | 300×250 | 1 480 | |
| FSC250-770M/4 | 1 070 | 196 | 900 | 300×250 | 1 480 | |
| FSC250-770MA/4 | 1 006 | 173 | 710 | 300×250 | 1 480 | |
| FSC250-770MB/4 | 931 | 131 | 500 | 300×250 | 1 480 | |
| FSC250-770MC/4 | 856 | 84 | 315 | 300×250 | 1 480 | |
| FSC300-225/4 | 710 | 11,1 | 30 | 300×300 | 1 480 | |
| FSC300-225A/4 | 667 | 10 | 22 | 300×300 | 1 480 | |
| FSC300-225B/4 | 633 | 8 | 18,5 | 300×300 | 1 480 | |
| FSC300-225M/4 | 609 | 10 | 22 | 300×300 | 1 480 | |
| FSC300-225MA/4 | 572 | 9 | 18,5 | 300×300 | 1 480 | |
| FSC300-225MB/4 | 543 | 7 | 15 | 300×300 | 1 480 | |
| FSC300-255/4 | 790 | 16 | 37 | 300×300 | 1 480 | |
| FSC300-255A/4 | 743 | 14 | 37 | 300×300 | 1 480 | |
| FSC300-255B/4 | 705 | 11 | 30 | 300×300 | 1 480 | |
| FSC300-255M/4 | 677 | 14 | 30 | 300×300 | 1 480 | |
| FSC300-255MA/4 | 637 | 13 | 30 | 300×300 | 1 480 | |
| FSC300-255MB/4 | 604 | 10 | 22 | 300×300 | 1 480 | |
| FSC300-330/4 | 1 120 | 31 | 110 | 350×300 | 1 480 | |
| FSC300-330A/4 | 1 053 | 27 | 90 | 350×300 | 1 480 | |
| FSC300-330B/4 | 999 | 22 | 75 | 350×300 | 1 480 | |
| FSC300-330C/4 | 944 | 15 | 45 | 350×300 | 1 480 | |
| FSC300-330M/4 | 960 | 28 | 90 | 350×300 | 1 480 | |
| FSC300-330MA/4 | 903 | 25 | 75 | 350×300 | 1 480 | |
| FSC300-330MB/4 | 857 | 20 | 55 | 350×300 | 1 480 | |
| FSC300-330MC/4 | 809 | 14 | 37 | 350×300 | 1 480 | |
| FSC300-450/4 | 1 730 | 65 | 355 | 400×300 | 1 480 | |
| FSC300-450A/4 | 1 626 | 57 | 315 | 400×300 | 1 480 | |
| FSC300-450B/4 | 1 522 | 44 | 220 | 400×300 | 1 480 | |
| FSC300-450C/4 | 1 417 | 30 | 160 | 400×300 | 1 480 | |
| FSC300-450M/4 | 1 480 | 59 | 280 | 400×300 | 1 480 | |
| FSC300-450MA/4 | 1 391 | 52 | 250 | 400×300 | 1 480 | |
| FSC300-450MB/4 | 1 302 | 40 | 185 | 400×300 | 1 480 | |
| FSC300-450MC/4 | 1 212 | 27 | 110 | 400×300 | 1 480 | |
| FSC300-550/4 | 1 770 | 109 | 710 | 400×300 | 1 480 | |
| FSC300-550A/4 | 1 664 | 96 | 560 | 400×300 | 1 480 | |
| FSC300-550B/4 | 1 558 | 75 | 450 | 400×300 | 1 480 | |
| FSC300-550C/4 | 1 451 | 50 | 280 | 400×300 | 1 480 | |
| FSC300-550M/4 | 1 520 | 98 | 560 | 400×300 | 1 480 | |
| FSC300-550MA/4 | 1 429 | 87 | 450 | 400×300 | 1 480 | |
| FSC300-550MB/4 | 1 338 | 67 | 355 | 400×300 | 1 480 | |
| FSC300-550MC/4 | 1 246 | 45 | 220 | 400×300 | 1 480 | |
| FSC300-705/4 | 1 880 | 184 | 1 250 | 400×300 | 1 480 | |
| FSC300-705A/4 | 1 767 | 163 | 1 120 | 400×300 | 1 480 | |
| FSC300-705B/4 | 1 636 | 123 | 710 | 400×300 | 1 480 | |
| FSC300-705C/4 | 1 504 | 79 | 450 | 400×300 | 1 480 | |
| FSC300-705M/4 | 1 610 | 166 | 1 000 | 400×300 | 1 480 | |
| FSC300-705MA/4 | 1 513 | 147 | 800 | 400×300 | 1 480 | |
| FSC300-705MB/4 | 1 401 | 111 | 630 | 400×300 | 1 480 | |
| FSC300-705MC/4 | 1 288 | 71 | 355 | 400×300 | 1 480 | |
| FSC350-300/4 | 1 260 | 21 | 75 | 350×350 | 1 480 | |
| FSC350-300A/4 | 1 184 | 19 | 75 | 350×350 | 1 480 | |
| FSC350-300B/4 | 1 124 | 15 | 55 | 350×350 | 1 480 | |
| FSC350-300M/4 | 1 080 | 19 | 55 | 350×350 | 1 480 | |
| FSC350-300MA/4 | 1 015 | 17 | 55 | 350×350 | 1 480 | |
| FSC350-300MB/4 | 964 | 13 | 45 | 350×350 | 1 480 | |
| FSC350-385/4 | 1 770 | 42 | 200 | 400×350 | 1 480 | |
| FSC350-385A/4 | 1 664 | 37 | 185 | 400×350 | 1 480 | |
| FSC350-385B/4 | 1 579 | 30 | 160 | 400×350 | 1 480 | |
| FSC350-385C/4 | 1 492 | 21 | 90 | 400×350 | 1 480 | |
| FSC350-385M/4 | 1 520 | 38 | 185 | 400×350 | 1 480 | |
| FSC350-385MA/4 | 1 429 | 33 | 132 | 400×350 | 1 480 | |
| FSC350-385MB/4 | 1 356 | 27 | 110 | 400×350 | 1 480 | |
| FSC350-385MC/4 | 1 281 | 19 | 75 | 400×350 | 1 480 | |
| FSC350-450/4 | 2 850 | 57 | 500 | 450×350 | 1 480 | |
| FSC350-450A/4 | 2 679 | 50 | 450 | 450×350 | 1 480 | |
| FSC350-450B/4 | 2 542 | 40 | 355 | 450×350 | 1 480 | |
| FSC350-450C/4 | 2 403 | 28 | 220 | 450×350 | 1 480 | |
| FSC350-450M/4 | 2 445 | 51 | 400 | 450×350 | 1 480 | |
| FSC350-450MA/4 | 2 298 | 45 | 355 | 450×350 | 1 480 | |
| FSC350-450MB/4 | 2 181 | 36 | 250 | 450×350 | 1 480 | |
| FSC350-450MC/4 | 2 061 | 25 | 185 | 450×350 | 1 480 | |
| FSC350-530/4 | 2 830 | 89 | 800 | 450×350 | 1 480 | |
| FSC350-530A/4 | 2 660 | 79 | 710 | 450×350 | 1 480 | |
| FSC350-530B/4 | 2 490 | 61 | 500 | 450×350 | 1 480 | |
| FSC350-530C/4 | 2 318 | 41 | 315 | 450×350 | 1 480 | |
| FSC350-530M/4 | 2 420 | 80 | 630 | 450×350 | 1 480 | |
| FSC350-530MA/4 | 2 275 | 71 | 560 | 450×350 | 1 480 | |
| FSC350-530MB/4 | 2 130 | 55 | 400 | 450×350 | 1 480 | |
| FSC350-530MC/4 | 1 982 | 37 | 250 | 450×350 | 1 480 | |
| FSC350-685/6 | 2 020 | 69 | 450 | 500×350 | 980 | |
| FSC350-685A/6 | 1 899 | 61 | 400 | 500×350 | 980 | |
| FSC350-685B/6 | 1 778 | 47 | 280 | 500×350 | 980 | |
| FSC350-685C/6 | 1 656 | 32 | 185 | 500×350 | 980 | |
| FSC350-685M/6 | 1 720 | 62 | 355 | 500×350 | 980 | |
| FSC350-685MA/6 | 1 617 | 55 | 315 | 500×350 | 980 | |
| FSC350-685MB/6 | 1 514 | 42 | 220 | 500×350 | 980 | |
| FSC350-685MC/6 | 1 410 | 29 | 160 | 500×350 | 980 | |
| FSC350-690/4 | 2 520 | 175 | 1 600 | 400×350 | 1 480 | |
| FSC350-690A/4 | 2 369 | 155 | 1 250 | 400×350 | 1 480 | |
| FSC350-690B/4 | 2 192 | 117 | 900 | 400×350 | 1 480 | |
| FSC350-690C/4 | 2 016 | 75 | 560 | 400×350 | 1 480 | |
| FSC350-690M/4 | 2 160 | 158 | 1 250 | 400×350 | 1 480 | |
| FSC350-690MA/4 | 2 030 | 140 | 1 000 | 400×350 | 1 480 | |
| FSC350-690MB/4 | 1 879 | 106 | 710 | 400×350 | 1 480 | |
| FSC350-690MC/4 | 1 728 | 68 | 450 | 400×350 | 1 480 | |
| FSC350-780/4 | 2 690 | 221 | 2 240 | 400×350 | 1 480 | |
| FSC350-780A/4 | 2 529 | 195 | 1 800 | 400×350 | 1 480 | |
| FSC350-780B/4 | 2 340 | 148 | 1 250 | 400×350 | 1 480 | |
| FSC350-780C/4 | 2 152 | 95 | 800 | 400×350 | 1 480 | |
| FSC350-780M/4 | 2 290 | 198 | 1 600 | 400×350 | 1 480 | |
| FSC350-780MA/4 | 2 153 | 175 | 1 400 | 400×350 | 1 480 | |
| FSC350-780MB/4 | 1 992 | 132 | 1 000 | 400×350 | 1 480 | |
| FSC350-780MC/4 | 1 832 | 85 | 630 | 400×350 | 1 480 | |
| FSC350-845/6 | 2 020 | 108 | 800 | 500×350 | 980 | |
| FSC350-845A/6 | 1 899 | 95 | 710 | 500×350 | 980 | |
| FSC350-845B/6 | 1 757 | 72 | 500 | 500×350 | 980 | |
| FSC350-845C/6 | 1 616 | 46 | 280 | 500×350 | 980 | |
| FSC350-845M/6 | 1 720 | 99 | 630 | 500×350 | 980 | |
| FSC350-845MA/6 | 1 617 | 87 | 560 | 500×350 | 980 | |
| FSC350-845MB/6 | 1 496 | 66 | 400 | 500×350 | 980 | |
| FSC350-845MC/6 | 1 376 | 42 | 220 | 500×350 | 980 | |
| FSC400-340/4 | 1 800 | 29 | 160 | 450×400 | 1 480 | |
| FSC400-340A/4 | 1 692 | 26 | 132 | 450×400 | 1 480 | |
| FSC400-340B/4 | 1 606 | 20 | 110 | 450×400 | 1 480 | |
| FSC400-340M/4 | 1 543 | 26 | 132 | 450×400 | 1 480 | |
| FSC400-340MA/4 | 1 451 | 23 | 110 | 450×400 | 1 480 | |
| FSC400-340MB/4 | 1 377 | 18 | 75 | 450×400 | 1 480 | |
| FSC400-440/6 | 2 020 | 27 | 185 | 500×400 | 980 | |
| FSC400-440A/6 | 1 919 | 24 | 160 | 500×400 | 980 | |
| FSC400-440B/6 | 1 858 | 23 | 132 | 500×400 | 980 | |
| FSC400-440C/6 | 1 778 | 21 | 110 | 500×400 | 980 | |
| FSC400-440M/6 | 1 720 | 24 | 132 | 500×400 | 980 | |
| FSC400-440MA/6 | 1 651 | 22 | 110 | 500×400 | 980 | |
| FSC400-440MB/6 | 1 582 | 20 | 110 | 500×400 | 980 | |
| FSC400-440MC/6 | 1 514 | 19 | 90 | 500×400 | 980 | |
| FSC400-525/4 | 4 200 | 81 | 1 000 | 500×400 | 1 480 | |
| FSC400-525A/4 | 3 948 | 72 | 900 | 500×400 | 1 480 | |
| FSC400-525B/4 | 3 746 | 57 | 710 | 500×400 | 1 480 | |
| FSC400-525C/4 | 3 541 | 40 | 450 | 500×400 | 1 480 | |
| FSC400-525M/4 | 3 600 | 73 | 800 | 500×400 | 1 480 | |
| FSC400-525MA/4 | 3 384 | 65 | 710 | 500×400 | 1 480 | |
| FSC400-525MB/4 | 3 211 | 51 | 500 | 500×400 | 1 480 | |
| FSC400-525MC/4 | 3 035 | 36 | 355 | 500×400 | 1 480 | |
| FSC400-535/6 | 2 020 | 42 | 280 | 500×400 | 980 | |
| FSC400-535A/6 | 1 899 | 37 | 220 | 500×400 | 980 | |
| FSC400-535B/6 | 1 778 | 29 | 160 | 500×400 | 980 | |
| FSC400-535C/6 | 1 654 | 19 | 110 | 500×400 | 980 | |
| FSC400-535M/6 | 1 720 | 37 | 200 | 500×400 | 980 | |
| FSC400-535MA/6 | 1 617 | 33 | 185 | 500×400 | 980 | |
| FSC400-535MB/6 | 1 514 | 25 | 132 | 500×400 | 980 | |
| FSC400-535MC/6 | 1 409 | 17 | 90 | 500×400 | 980 | |
| FSC400-580/4 | 3 700 | 107 | 1 250 | 500×400 | 1 480 | |
| FSC400-580A/4 | 3 478 | 95 | 1 120 | 500×400 | 1 480 | |
| FSC400-580B/4 | 3 256 | 73 | 800 | 500×400 | 1 480 | |
| FSC400-580C/4 | 3 030 | 49 | 500 | 500×400 | 1 480 | |
| FSC400-580M/4 | 3 170 | 96 | 1 000 | 500×400 | 1 480 | |
| FSC400-580MA/4 | 2 980 | 85 | 800 | 500×400 | 1 480 | |
| FSC400-580MB/4 | 2 790 | 66 | 630 | 500×400 | 1 480 | |
| FSC400-580MC/4 | 2 596 | 44 | 400 | 500×400 | 1 480 | |
| FSC400-800/6 | 3 170 | 89 | 900 | 600×400 | 980 | |
| FSC400-800A/6 | 2 980 | 79 | 800 | 600×400 | 980 | |
| FSC400-800B/6 | 2 790 | 61 | 560 | 600×400 | 980 | |
| FSC400-800C/6 | 2 599 | 41 | 355 | 600×400 | 980 | |
| FSC400-800M/6 | 2 690 | 82 | 710 | 600×400 | 980 | |
| FSC400-800MA/6 | 2 529 | 72 | 630 | 600×400 | 980 | |
| FSC400-800MB/6 | 2 367 | 56 | 450 | 600×400 | 980 | |
| FSC400-800MC/6 | 2 206 | 38 | 315 | 600×400 | 980 | |
| FSC400-970/6 | 3 170 | 143 | 1 600 | 600×400 | 980 | |
| FSC400-970A/6 | 2 980 | 126 | 1 400 | 600×400 | 980 | |
| FSC400-970B/6 | 2 758 | 96 | 1 000 | 600×400 | 980 | |
| FSC400-970C/6 | 2 536 | 61 | 630 | 600×400 | 980 | |
| FSC400-970M/6 | 2 690 | 127 | 1 250 | 600×400 | 980 | |
| FSC400-970MA/6 | 2 529 | 112 | 1 120 | 600×400 | 980 | |
| FSC400-970MB/6 | 2 340 | 85 | 800 | 600×400 | 980 | |
| FSC400-970MC/6 | 2 152 | 54 | 450 | 600×400 | 980 | |
| FSC450-390/4 | 2 690 | 38 | 280 | 500×450 | 1 480 | |
| FSC450-390A/4 | 2 529 | 34 | 250 | 500×450 | 1 480 | |
| FSC450-390B/4 | 2 399 | 27 | 200 | 500×450 | 1 480 | |
| FSC450-390M/4 | 2 306 | 34 | 220 | 500×450 | 1 480 | |
| FSC450-390MA/4 | 2 168 | 30 | 200 | 500×450 | 1 480 | |
| FSC450-390MB/4 | 2 057 | 24 | 160 | 500×450 | 1 480 | |
| FSC500-385/6 | 2 020 | 17 | 90 | 500×500 | 980 | |
| FSC500-385A/6 | 1 939 | 16 | 90 | 500×500 | 980 | |
| FSC500-385B/6 | 1 858 | 14 | 75 | 500×500 | 980 | |
| FSC500-385M/6 | 1 720 | 15 | 75 | 500×500 | 980 | |
| FSC500-385MA/6 | 1 651 | 14 | 75 | 500×500 | 980 | |
| FSC500-385MB/6 | 1 582 | 13 | 55 | 500×500 | 980 | |
| FSC500-450/4 | 4 200 | 50 | 560 | 600×500 | 1 480 | |
| FSC500-450A/4 | 3 948 | 44 | 500 | 600×500 | 1 480 | |
| FSC500-450B/4 | 3 746 | 35 | 400 | 600×500 | 1 480 | |
| FSC500-450M/4 | 3 601 | 45 | 450 | 600×500 | 1 480 | |
| FSC500-450MA/4 | 3 385 | 40 | 400 | 600×500 | 1 480 | |
| FSC500-450MB/4 | 3 212 | 32 | 315 | 600×500 | 1 480 | |
| FSC500-495/6 | 3 170 | 28 | 250 | 600×500 | 980 | |
| FSC500-495A/6 | 3 043 | 26 | 220 | 600×500 | 980 | |
| FSC500-495B/6 | 2 916 | 24 | 200 | 600×500 | 980 | |
| FSC500-495M/6 | 2 690 | 25 | 200 | 600×500 | 980 | |
| FSC500-495MA/6 | 2 556 | 23 | 160 | 600×500 | 980 | |
| FSC500-495MB/6 | 2 394 | 20 | 132 | 600×500 | 980 | |
| FSC500-525/6 | 3 170 | 37 | 355 | 600×500 | 980 | |
| FSC500-525A/6 | 2 980 | 33 | 315 | 600×500 | 980 | |
| FSC500-525B/6 | 2 828 | 26 | 220 | 600×500 | 980 | |
| FSC500-525C/6 | 2 672 | 18 | 160 | 600×500 | 980 | |
| FSC500-525M/6 | 2 690 | 32 | 280 | 600×500 | 980 | |
| FSC500-525MA/6 | 2 529 | 28 | 220 | 600×500 | 980 | |
| FSC500-525MB/6 | 2 399 | 22 | 185 | 600×500 | 980 | |
| FSC500-525MC/6 | 2 268 | 16 | 132 | 600×500 | 980 | |
| FSC500-625/6 | 3 170 | 56 | 560 | 600×500 | 980 | |
| FSC500-625A/6 | 2 980 | 49 | 450 | 600×500 | 980 | |
| FSC500-625B/6 | 2 790 | 38 | 355 | 600×500 | 980 | |
| FSC500-625C/6 | 2 596 | 26 | 220 | 600×500 | 980 | |
| FSC500-625M/6 | 2 690 | 51 | 450 | 600×500 | 980 | |
| FSC500-625MA/6 | 2 529 | 45 | 355 | 600×500 | 980 | |
| FSC500-625MB/6 | 2 367 | 35 | 280 | 600×500 | 980 | |
| FSC500-625MC/6 | 2 203 | 23 | 185 | 600×500 | 980 | |
| FSC500-715/6 | 4 700 | 70 | 1 000 | 700×500 | 980 | |
| FSC500-715A/6 | 4 418 | 62 | 900 | 700×500 | 980 | |
| FSC500-715B/6 | 4 136 | 48 | 630 | 700×500 | 980 | |
| FSC500-715C/6 | 3 849 | 32 | 400 | 700×500 | 980 | |
| FSC500-715M/6 | 4 000 | 65 | 800 | 700×500 | 980 | |
| FSC500-715MA/6 | 3 760 | 57 | 710 | 700×500 | 980 | |
| FSC500-715MB/6 | 3 520 | 44 | 500 | 700×500 | 980 | |
| FSC500-715MC/6 | 3 276 | 30 | 355 | 700×500 | 980 | |
| FSC500-920/6 | 4 700 | 125 | 2 000 | 700×500 | 980 | |
| FSC500-920A/6 | 4 418 | 110 | 1 600 | 700×500 | 980 | |
| FSC500-920B/6 | 4 136 | 86 | 1 250 | 700×500 | 980 | |
| FSC500-920C/6 | 3 854 | 58 | 710 | 700×500 | 980 | |
| FSC500-920M/6 | 4 000 | 114 | 1 600 | 700×500 | 980 | |
| FSC500-920MA/6 | 3 760 | 101 | 1 250 | 700×500 | 980 | |
| FSC500-920MB/6 | 3 520 | 78 | 900 | 700×500 | 980 | |
| FSC500-920MC/6 | 3 280 | 52 | 630 | 700×500 | 980 | |
| FSC600-575/6 | 4 700 | 35 | 450 | 700×600 | 980 | |
| FSC600-575A/6 | 4 418 | 31 | 400 | 700×600 | 980 | |
| FSC600-575B/6 | 4 192 | 25 | 315 | 700×600 | 980 | |
| FSC600-575C/6 | 3 962 | 17 | 200 | 700×600 | 980 | |
| FSC600-575M/6 | 4 000 | 33 | 355 | 700×600 | 980 | |
| FSC600-575MA/6 | 3 760 | 29 | 315 | 700×600 | 980 | |
| FSC600-575MB/6 | 3 568 | 23 | 250 | 700×600 | 980 | |
| FSC600-575MC/6 | 3 372 | 16 | 160 | 700×600 | 980 | |
| FSC600-610/6 | 4 700 | 43 | 630 | 700×600 | 980 | |
| FSC600-610A/6 | 4 418 | 38 | 500 | 700×600 | 980 | |
| FSC600-610B/6 | 4 192 | 30 | 400 | 700×600 | 980 | |
| FSC600-610C/6 | 3 962 | 21 | 280 | 700×600 | 980 | |
| FSC600-610M/6 | 4 000 | 39 | 500 | 700×600 | 980 | |
| FSC600-610MA/6 | 3 760 | 34 | 400 | 700×600 | 980 | |
| FSC600-610MB/6 | 3 568 | 27 | 315 | 700×600 | 980 | |
| FSC600-610MC/6 | 3 372 | 19 | 220 | 700×600 | 980 | |
| FSC600-810/6 | 6 500 | 90 | 1 800 | 800×600 | 980 | |
| FSC600-810A/6 | 6 110 | 80 | 1 600 | 800×600 | 980 | |
| FSC600-810B/6 | 5 720 | 62 | 1 120 | 800×600 | 980 | |
| FSC600-810C/6 | 5 324 | 41 | 710 | 800×600 | 980 | |
| FSC600-810M/6 | 5 500 | 80 | 1 400 | 800×600 | 980 | |
| FSC600-810MA/6 | 5 170 | 71 | 1 250 | 800×600 | 980 | |
| FSC600-810MB/6 | 4 840 | 55 | 900 | 800×600 | 980 | |
| FSC600-810MC/6 | 4 505 | 37 | 560 | 800×600 | 980 | |
| FSC600-1000/6 | 6 500 | 138 | 2 800 | 800×600 | 980 | |
| FSC600-1000A/6 | 6 110 | 122 | 2 500 | 800×600 | 980 | |
| FSC600-1000B/6 | 5 720 | 94 | 1 800 | 800×600 | 980 | |
| FSC600-1000C/6 | 5 330 | 63 | 1 120 | 800×600 | 980 | |
| FSC600-1000M/6 | 5 500 | 132 | 2 500 | 800×600 | 980 | |
| FSC600-1000MA/6 | 5 170 | 117 | 2 000 | 800×600 | 980 | |
| FSC600-1000MB/6 | 4 840 | 90 | 1 400 | 800×600 | 980 | |
| FSC600-1000MC/6 | 4 510 | 61 | 900 | 800×600 | 980 | |
| FSC600-1115/8 | 6 500 | 104 | 2 240 | 800×600 | 740 | |
| FSC600-1115A/8 | 6 110 | 92 | 1 800 | 800×600 | 740 | |
| FSC600-1115B/8 | 5 720 | 71 | 1 400 | 800×600 | 740 | |
| FSC600-1115C/8 | 5 330 | 48 | 900 | 800×600 | 740 | |
| FSC600-1115M/8 | 5 500 | 92 | 1 800 | 800×600 | 740 | |
| FSC600-1115MA/8 | 5 170 | 81 | 1 400 | 800×600 | 740 | |
| FSC600-1115MB/8 | 4 840 | 63 | 1 000 | 800×600 | 740 | |
| FSC600-1115MC/8 | 4 510 | 42 | 630 | 800×600 | 740 | |
| FSC700-535/6 | 4 700 | 31 | 400 | 700×700 | 980 | |
| FSC700-535A/6 | 4 418 | 27 | 355 | 700×700 | 980 | |
| FSC700-535B/6 | 4 192 | 22 | 280 | 700×700 | 980 | |
| FSC700-535M/6 | 4 000 | 27 | 315 | 700×700 | 980 | |
| FSC700-535MA/6 | 3 760 | 24 | 280 | 700×700 | 980 | |
| FSC700-535MB/6 | 3 568 | 19 | 200 | 700×700 | 980 | |
| FSC700-600/6 | 4 700 | 22 | 355 | 700×700 | 980 | |
| FSC700-600A/6 | 4 512 | 20 | 315 | 700×700 | 980 | |
| FSC700-600M/6 | 4 000 | 20 | 280 | 700×700 | 980 | |
| FSC700-600MA/6 | 3 840 | 18 | 250 | 700×700 | 980 | |
| FSC700-615/6 | 6 500 | 45 | 800 | 800×700 | 980 | |
| FSC700-615A/6 | 6 110 | 40 | 710 | 800×700 | 980 | |
| FSC700-615B/6 | 5 798 | 32 | 560 | 800×700 | 980 | |
| FSC700-615C/6 | 5 480 | 22 | 355 | 800×700 | 980 | |
| FSC700-615M/6 | 5 500 | 40 | 630 | 800×700 | 980 | |
| FSC700-615MA/6 | 5 170 | 35 | 560 | 800×700 | 980 | |
| FSC700-615MB/6 | 4 906 | 28 | 400 | 800×700 | 980 | |
| FSC700-615MC/6 | 4 637 | 20 | 280 | 800×700 | 980 | |
| FSC700-670/6 | 6 500 | 54 | 1 120 | 800×700 | 980 | |
| FSC700-670A/6 | 6 110 | 48 | 900 | 800×700 | 980 | |
| FSC700-670B/6 | 5 798 | 38 | 710 | 800×700 | 980 | |
| FSC700-670C/6 | 5 480 | 27 | 450 | 800×700 | 980 | |
| FSC700-670M/6 | 5 500 | 48 | 800 | 800×700 | 980 | |
| FSC700-670MA/6 | 5 170 | 42 | 710 | 800×700 | 980 | |
| FSC700-670MB/6 | 4 906 | 34 | 560 | 800×700 | 980 | |
| FSC700-670MC/6 | 4 637 | 24 | 355 | 800×700 | 980 | |
| FSC700-680/8 | 6 500 | 30 | 560 | 800×700 | 740 | |
| FSC700-680A/8 | 6 110 | 27 | 450 | 800×700 | 740 | |
| FSC700-680B/8 | 5 850 | 24 | 400 | 800×700 | 740 | |
| FSC700-680M/8 | 5 500 | 27 | 450 | 800×700 | 740 | |
| FSC700-680MA/8 | 5 280 | 25 | 400 | 800×700 | 740 | |
| FSC700-680MB/8 | 5 060 | 23 | 355 | 800×700 | 740 | |
| FSC700-775/8 | 6 500 | 39 | 800 | 800×700 | 740 | |
| FSC700-775A/8 | 6 110 | 34 | 630 | 800×700 | 740 | |
| FSC700-775B/8 | 5 798 | 27 | 500 | 800×700 | 740 | |
| FSC700-775C/8 | 5 480 | 19 | 355 | 800×700 | 740 | |
| FSC700-775M/8 | 5 500 | 37 | 630 | 800×700 | 740 | |
| FSC700-775MA/8 | 5 170 | 33 | 560 | 800×700 | 740 | |
| FSC700-775MB/8 | 4 906 | 26 | 400 | 800×700 | 740 | |
| FSC700-775MC/8 | 4 637 | 18 | 280 | 800×700 | 740 | |
| FSC700-830/8 | 9 000 | 50 | 1 400 | 900×700 | 740 | |
| FSC700-830A/8 | 8 640 | 46 | 1 250 | 900×700 | 740 | |
| FSC700-830B/8 | 8 280 | 42 | 1 120 | 900×700 | 740 | |
| FSC700-830C/8 | 7 920 | 39 | 1 000 | 900×700 | 740 | |
| FSC700-830M/8 | 7 600 | 44 | 1 120 | 900×700 | 740 | |
| FSC700-830MA/8 | 7 220 | 40 | 900 | 900×700 | 740 | |
| FSC700-830MB/8 | 6 916 | 36 | 800 | 900×700 | 740 | |
| FSC700-830MC/8 | 6 612 | 33 | 710 | 900×700 | 740 | |
| FSC700-870/8 | 6 500 | 61 | 1 250 | 800×700 | 740 | |
| FSC700-870A/8 | 6 110 | 54 | 1 120 | 800×700 | 740 | |
| FSC700-870B/8 | 5 720 | 42 | 800 | 800×700 | 740 | |
| FSC700-870C/8 | 5 324 | 28 | 500 | 800×700 | 740 | |
| FSC700-870M/8 | 5 500 | 55 | 900 | 800×700 | 740 | |
| FSC700-870MA/8 | 5 170 | 49 | 800 | 800×700 | 740 | |
| FSC700-870MB/8 | 4 840 | 38 | 630 | 800×700 | 740 | |
| FSC700-870MC/8 | 4 505 | 25 | 400 | 800×700 | 740 | |
| FSC700-995/8 | 9 000 | 74 | 2 240 | 900×700 | 740 | |
| FSC700-995A/8 | 8 460 | 65 | 1 800 | 900×700 | 740 | |
| FSC700-995B/8 | 7 920 | 51 | 1 400 | 900×700 | 740 | |
| FSC700-995C/8 | 7 371 | 34 | 900 | 900×700 | 740 | |
| FSC700-995M/8 | 7 600 | 66 | 1 600 | 900×700 | 740 | |
| FSC700-995MA/8 | 7 144 | 58 | 1 400 | 900×700 | 740 | |
| FSC700-995MB/8 | 6 688 | 45 | 1 000 | 900×700 | 740 | |
| FSC700-995MC/8 | 6 224 | 30 | 630 | 900×700 | 740 | |
| FSC800-590/6 | 6 500 | 38 | 710 | 800×800 | 980 | |
| FSC800-590A/6 | 6 110 | 34 | 630 | 800×800 | 980 | |
| FSC800-590B/6 | 5 798 | 27 | 450 | 800×800 | 980 | |
| FSC800-590M/6 | 5 500 | 33 | 500 | 800×800 | 980 | |
| FSC800-590MA/6 | 5 170 | 29 | 450 | 800×800 | 980 | |
| FSC800-590MB/6 | 4 906 | 23 | 355 | 800×800 | 980 | |
| FSC800-640/6 | 6 500 | 28 | 560 | 800×800 | 980 | |
| FSC800-640A/6 | 6 240 | 26 | 500 | 800×800 | 980 | |
| FSC800-640M/6 | 5 500 | 25 | 450 | 800×800 | 980 | |
| FSC800-640MA/6 | 5 280 | 23 | 400 | 800×800 | 980 | |
| FSC800-770/8 | 9 000 | 36 | 900 | 900×800 | 740 | |
| FSC800-770A/8 | 8 640 | 33 | 800 | 900×800 | 740 | |
| FSC800-770B/8 | 8 280 | 30 | 710 | 900×800 | 740 | |
| FSC800-770M/8 | 7 600 | 34 | 710 | 900×800 | 740 | |
| FSC800-770MA/8 | 7 296 | 31 | 630 | 900×800 | 740 | |
| FSC800-770MB/8 | 6 992 | 29 | 560 | 900×800 | 740 | |
| FSC900-685/8 | 9 000 | 31 | 800 | 900×900 | 740 | |
| FSC900-685A/8 | 8 640 | 29 | 710 | 900×900 | 740 | |
| FSC900-685B/8 | 8 280 | 26 | 630 | 900×900 | 740 | |
| FSC900-685M/8 | 7 600 | 29 | 630 | 900×900 | 740 | |
| FSC900-685MA/8 | 7 296 | 27 | 560 | 900×900 | 740 | |
| FSC900-685MB/8 | 6 992 | 25 | 500 | 900×900 | 740 |
Что даёт двусторонний вход

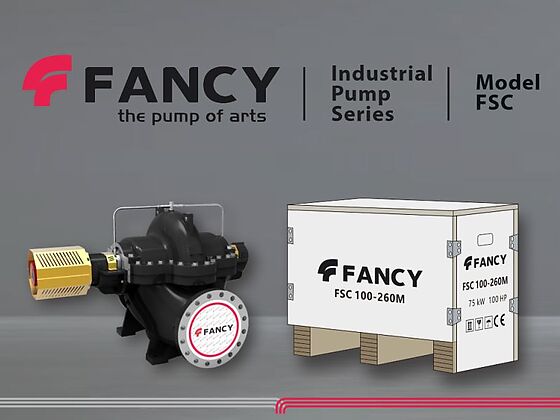

У FSC жидкость подходит к рабочему колесу с двух сторон одновременно. Это уравновешивает осевую силу, которая в обычном консольном насосе давит на подшипник и ограничивает ресурс. Отсюда и диапазон серии: подача от 76 до 9000 м³/ч при напоре до 221 м и мощности от 2,2 до 2800 кВт. Там, где требуется прокачивать тысячи кубометров в час непрерывно, схема с двусторонним входом остаётся основной уже несколько десятилетий.
Зачем корпус с осевым разъёмом
Корпус FSC разъёмный по горизонтали: верхнюю половину снимают, не разбирая трубопровод и не снимая двигатель. Ротор целиком поднимается краном. Для насосной станции это означает, что ревизия колеса и замена уплотнения делаются за смену, а не за неделю с демонтажом обвязки. При тысячах часов наработки в год именно ремонтопригодность определяет стоимость владения, а не разница в цене при покупке.
Материалы и комплектующие
Корпус изготавливается из чугуна HT250 или высокопрочного чугуна QT500 с антикоррозионным покрытием, вал — сталь 40Cr, рабочее колесо — нержавеющая сталь или бронза в зависимости от среды. Подшипники SKF, торцевое уплотнение Eagleburgmann — узлы, для которых по всей России есть сервис и замена. В комплект поставки входят ответные фланцы и муфта.
Как заказывается насос
FSC поставляется как насосная часть, как насос с двигателем или как агрегат на общей раме — цены на эти варианты разные. Для мощностей выше 630 кВт доступны двигатели 6 и 10 кВ. Из-за количества исполнений цена в каталоге не публикуется: она зависит от материала колеса, напряжения двигателя и комплектации, и её проще подтвердить расчётом под конкретный проект.
Что с характеристиками
Характеристика Q-H оцифрована у всех 644 моделей FSC: 173 кривые взяты из заводской системы подбора, 471 — с трёх страниц даташита завода. Источник подписан у каждой кривой на странице модели, поэтому любую точку можно сверить с документом производителя. Промежуточные точки мы не дорисовываем: характеристика, построенная «на глаз», в проекте бесполезна.
Где применяется FSC
- Водоканал. Станции первого и второго подъёма, где счёт идёт на тысячи кубометров в час.
- ТЭЦ и энергетика. Циркуляционное водоснабжение конденсаторов и контуры градирен.
- Горно-обогатительные комбинаты. Оборотное водоснабжение фабрики, возврат осветлённой воды.
- Орошение и полив. Магистральные линии полей и станции накопительных прудов.
- Промышленные предприятия. Оборотные контуры крупных производств.
Как подобрать типоразмер
На таких расходах решает КПД в рабочей точке: при круглосуточной работе разница в несколько процентов окупает разницу в цене за один сезон. Точку берут по расходу и полному напору, затем проверяют кавитационный запас — при заборе из открытого источника именно он ограничивает подачу. Отдельно уточняют компоновку: корпус с осевым разъёмом обслуживают, не разбирая трубопровод, но для съёма крышки нужна высота над агрегатом.
Чем серии раздела отличаются друг от друга
FANCY FSC рядом с остальными линейками раздела «Промышленные насосы»: устройство, тип колеса и рабочий диапазон. Нажмите на название, чтобы открыть серию целиком.
| Серия | FANCY FSC | FANCY FST | FANCY FST4 | FANCY FSM | FANCY FSM4 | FANCY FTD | FANCY FSP |
|---|---|---|---|---|---|---|---|
| Устройство | — | — | — | — | — | ||

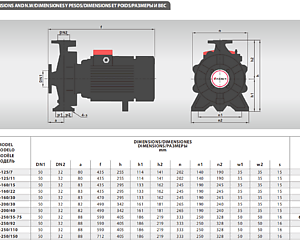

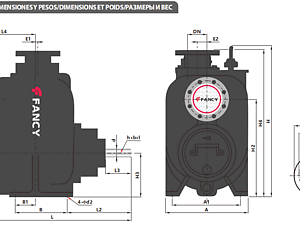

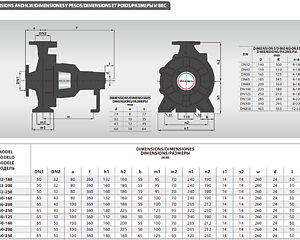

| Габаритный чертёж | — | ||||||
| Тип насоса | насос двустороннего входа с осевым разъёмом корпуса | моноблочный консольный насос по EN 733 | моноблочный консольный насос, 1450 об/мин | консольный насос на опорной раме | консольный насос на опорной раме, 1450 об/мин | циркуляционный насос с патрубками на одной оси | самовсасывающий насос со свободным концом вала |
| Рабочее колесо | Колесо двустороннего входа из нержавеющей стали или бронзы, корпус HT250 или QT500 | Закрытое колесо из чугуна, вал из хромированной стали | Закрытое колесо из чугуна с катафорезным покрытием | Колесо из нержавеющей стали AISI 304 или чугуна | Колесо из чугуна | Колесо из чугуна, для нержавеющего исполнения AISI 304 | Колесо из чугуна, проход твёрдых включений до 76 мм |
| Материалы | Корпус: Anti-corrosive coating cast iron HT250/QT500; Вал: 40Cr; Flange+Coupling: The price including one unit of counter flanges+Coupling; Уплотнение: Eagleburgmann; Подшипники: SKF; Optional: 10000V motor available, price 6000V will change + 6% | — | — | — | — | — | — |
| Самовсасывающий | нет | нет | нет | нет | нет | нет | есть |
| Линейный (inline) | нет | нет | нет | нет | нет | есть | нет |
| Подача, м³/ч | 76 — 9 000 | 90 — 280 | 42 — 400 | 15 — 660 | 42 — 1 100 | 8 — 900 | 40 — 600 |
| Напор, м | 4 — 221 | 35 — 138,7 | 8,9 — 64,5 | 12,8 — 159 | 5,3 — 64,5 | 12,8 — 86,7 | 18 — 31 |
| Мощность, кВт | 2,2 — 2 800 | 45 — 160 | 3 — 132 | 1,5 — 315 | 1,1 — 250 | 0,75 — 200 | 9,2 — 90 |
| Патрубки, мм | 125×80 … 900×900 | 80×65 … 150×125 | 80×65 … 200×150 | 50×32 … 200×150 | 80×65 … 300×250 | 32×32 … 300×300 | 50×50 … 250×250 |
| Обороты, об/мин | 740 / 980 / 1 480 / 2 970 | 2 900 | 1 450 | 2 900 | 1 450 | 1 450 / 2 900 | 1 450 / 1 550 / 1 950 / 2 150 / 2 900 |
| Масса, кг | — | 372 — 1 168 | 78 — 1 213 | 34 — 227 | 49 — 475 | 34 — 2 069 | 109 — 780 |
| Температура среды | — | — | — | — | — | до +120 °C | — |
| Защита двигателя | — | IP 55 | — | — | — | IP 55 | — |
| Основное применение | Водоканалы и водозаборы, орошение полей, оборотное водоснабжение ГОК и ТЭЦ, охлаждение крупных агрегатов. | Установки пожаротушения, оборотное водоснабжение, охлаждение оборудования, перекачка чистой воды в цехах. | Длительная работа на загрязнённой воде, оборотные циклы, охлаждение агрегатов, пожарные установки. | Основные и резервные насосы установок пожаротушения, промышленные контуры с подбором двигателя под задачу. | Круглосуточная работа на загрязнённой воде: оборотное водоснабжение, охлаждение, пожарные насосные. | Тепловые пункты и котельные, системы охлаждения, оборотное водоснабжение, кондиционирование крупных зданий. | Строительный водоотлив из котлованов, аварийная откачка, перекачка из открытых водоёмов и отстойников. |
