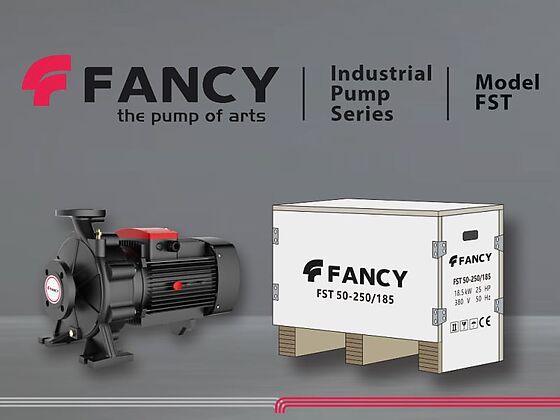

Моноблочные консольные насосы FST по EN 733

Что даёт моноблочная схема

У FST рабочее колесо установлено прямо на валу двигателя. Из конструкции уходят муфта, рама и центровка — а вместе с ними и типичная причина вибрации, когда агрегат смещается на фундаменте и муфта начинает бить. Насос занимает меньше места и монтируется быстрее: его не нужно центровать при установке и после каждого ремонта.

Присоединительные размеры по EN 733

FST выполнен по EN 733 — тому же стандарту, что и большинство европейских консольных насосов. При замене изношенного агрегата это экономит основную часть работ: фланцы и осевые размеры совпадают, трубопровод и фундамент остаются на месте. Диапазон серии — подача от 90 до 280 м³/ч, напор от 35 до 138,7 м, мощность от 45 до 160 кВт.

Материалы

Корпус — чугун с антикоррозионным покрытием, рабочее колесо закрытое чугунное, вал — хромированная сталь. Механическое уплотнение собрано из графита и карбида кремния с эластомером NBR. В комплект входят оцинкованные ответные фланцы с крепежом и прокладками — их не нужно докупать отдельно, что при сравнении цен с другими марками стоит учитывать.

Когда брать FST, а когда FSM или FST4

FST — моноблок на 2900 об/мин: компактный и недорогой в монтаже. FSM — та же гидравлика, но со свободным концом вала: двигатель подбирается и меняется отдельно, ставится частотник. FST4 работает на 1450 об/мин: вдвое меньшие обороты означают меньший износ и шум при том же напоре на большем колесе. Выбор определяется режимом работы: для непрерывной круглосуточной работы чаще берут тихоходное исполнение.

Чем подтверждены характеристики

Кривые Q-H для всех моделей FST построены по таблицам производительности из каталога производителя, где напор указан при каждом значении подачи. Источник указан на странице каждой модели, под графиком.

Где применяется FST

• Промышленные предприятия. Оборотное водоснабжение, охлаждение технологического оборудования, подача воды на линию.
• Тепловые сети. Сетевые и подпиточные контуры, где насос работает весь отопительный сезон.
• Водоснабжение. Станции подъёма и подкачивающие насосные посёлков и предприятий.
• Пожаротушение. Основные и резервные насосы станций, где важен предсказуемый выход на режим.
• Системы охлаждения. Контуры градирен и холодильных машин.

Как читается обозначение FST

Обозначение построено по стандарту EN 733: FST 65-40-200 — всасывающий патрубок 65 мм, напорный 40 мм, номинальный диаметр рабочего колеса 200 мм. Эти три числа определяют и присоединение, и посадочные размеры, поэтому насос встаёт на место европейского аналога с тем же обозначением без переделки рамы и трубопровода.

Как подобрать типоразмер

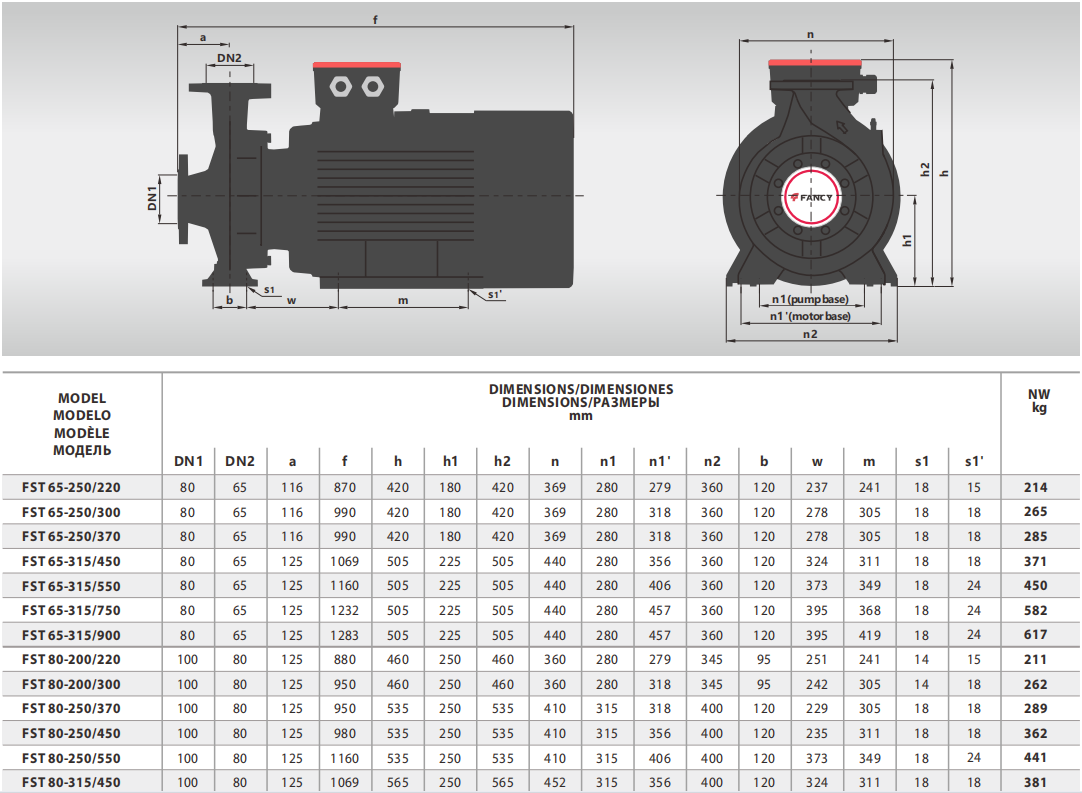

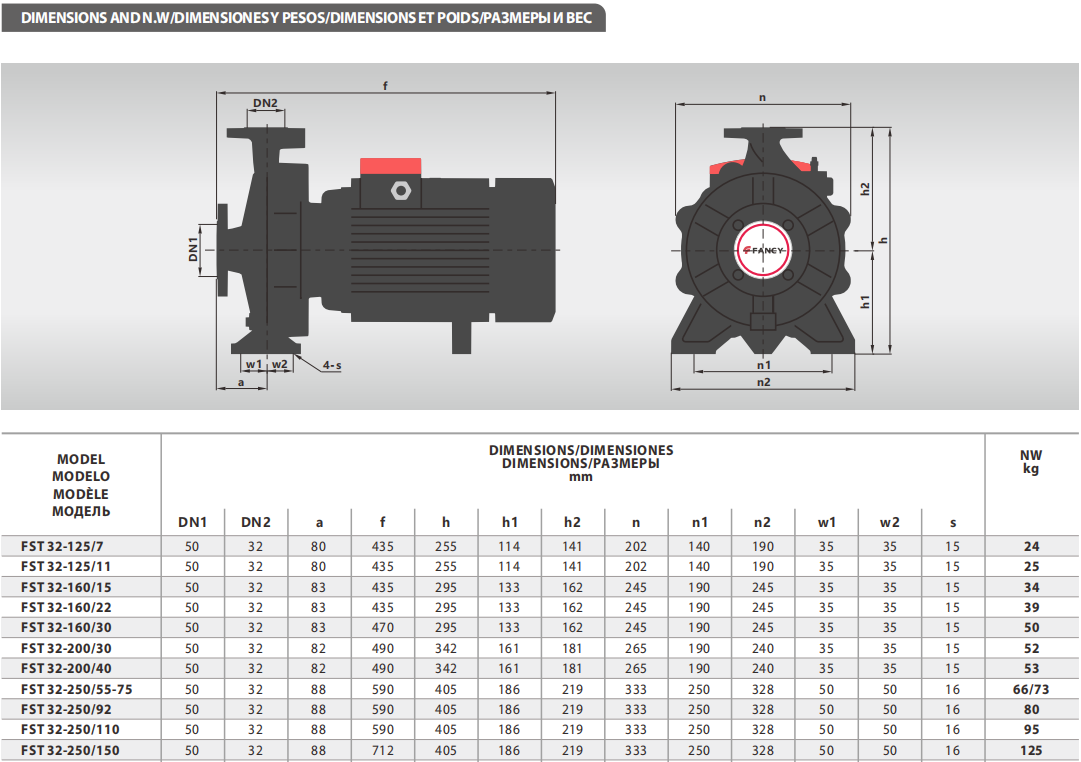

Рабочую точку берут по расходу контура и полному напору с учётом потерь; для длинных трасс потери считают по фактическому диаметру и длине. Затем проверяют кавитационный запас: при заборе из открытой ёмкости или с подпором ниже оси насоса именно он ограничивает подачу, а не мощность двигателя. Для замены существующего агрегата сверяют присоединительные размеры по габаритному чертежу — он приведён на странице серии.

Откуда взяты характеристики

Диапазоны, материалы и присоединительные размеры — из каталога завода FANCY. Кривые Q-H оцифрованы по заводским документам; у каждой модели на странице указан источник характеристики.
