Жокей-насосы FV для систем пожаротушения

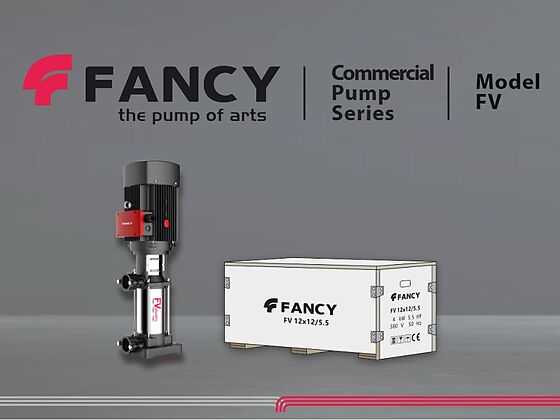

FANCY FV — вертикальный многоступенчатый жокей-насос: он компенсирует утечки в спринклерной сети и не даёт основному насосу запускаться по пустякам. Двадцать две модели дают подачу 4–30 м³/ч и напор 16,2–100 м при мощности 1,1–11 кВт, до семнадцати ступеней. Правило подбора простое: напор жокея должен быть на 5–10 % выше напора основного насоса при нулевой подаче.
| Моделей в серии | 22 |
|---|---|
| Подача | 4 — 30 м³/ч |
| Напор | 16,2 — 100 м |
| Мощность | 1,1 — 11 кВт |
| Обороты | 2 900 об/мин |
| Патрубки | 25×25, 32×32, 40×40, 50×50, 65×65 мм |
| Масса | 27 — 111 кг |
| Рабочее колесо | Колёса из нержавеющей стали, корпус из чугуна с катафорезным покрытием |
| Рабочее давление | до 25 бар |
| Защита двигателя | IP 55 |
| Класс изоляции | F |
Характеристики серии FV
На поле наложены кривые Q-H по всему диапазону мощности серии. Нажмите на название модели, чтобы открыть её карточку.
Насосы FANCY FV
Таблица производительности
Напор H, мКПД, %Мощность на валу P₂, кВт
| Модель | Q, м³/ч | 0 | 0,38 | 0,76 | 1,4 | 2,1 | 2,8 | 3,4 | 4 | 4,9 | 5,6 | 6,3 | 6,8 | 7,2 | 7,6 | 8,6 | 9,5 | 9,6 | 11 | 13 | 13 | 15 | 18 | 18 | 28 | 38 | 48 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FV 4×7/1.5 | м | 61 | 60 | 58 | 56 | 53 | 50 | 47 | 44 | 39 | 34 | 28 | 24 | 20 | — | — | — | — | — | — | — | — | — | — | — | — | — |
| КПД | 0 | 8 | 15 | 26 | 34 | 40 | 44 | 46 | 46 | 43 | 39 | 34 | 31 | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| кВт | 0,71 | 0,74 | 0,77 | 0,82 | 0,88 | 0,94 | 0,99 | 1 | 1,1 | 1,2 | 1,2 | 1,3 | 1,3 | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| FV 8×4/1.5 | м | 37 | 36 | 36 | 35 | 35 | 34 | 32 | 31 | 30 | 28 | 27 | 25 | 24 | 23 | 20 | 18 | 17 | 12 | 7,4 | 4,7 | — | — | — | — | — | — |
| КПД | 0 | 4,1 | 8,2 | 15 | 21 | 28 | 33 | 37 | 42 | 45 | 48 | 49 | 50 | 50 | 50 | 47 | 47 | 38 | 24 | 16 | — | — | — | — | — | — | |
| кВт | 0,8 | 0,82 | 0,84 | 0,87 | 0,89 | 0,91 | 0,92 | 0,93 | 0,94 | 0,94 | 0,95 | 0,95 | 0,95 | 0,95 | 0,95 | 0,96 | 0,96 | 0,99 | 1 | 1,1 | — | — | — | — | — | — | |
| FV 6×8/2 | м | 71 | 70 | 69 | 66 | 64 | 61 | 57 | 54 | 49 | 45 | 40 | 36 | 33 | 29 | 21 | 12 | 11 | — | — | — | — | — | — | — | — | — |
| КПД | 0 | 4,7 | 9,3 | 17 | 24 | 30 | 35 | 40 | 43 | 45 | 45 | 44 | 42 | 40 | 32 | 21 | 19 | — | — | — | — | — | — | — | — | — | |
| кВт | 1,4 | 1,4 | 1,4 | 1,4 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | — | — | — | — | — | — | — | — | — | |
| FV 4×13/3 | м | 113 | 111 | 108 | 104 | 99 | 93 | 87 | 81 | 72 | 63 | 53 | 44 | 38 | — | — | — | — | — | — | — | — | — | — | — | — | — |
| КПД | 0 | 6,9 | 13 | 23 | 31 | 38 | 42 | 44 | 45 | 43 | 40 | 35 | 31 | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| кВт | 1,6 | 1,7 | 1,7 | 1,7 | 1,8 | 1,9 | 1,9 | 2 | 2,1 | 2,2 | 2,3 | 2,3 | 2,4 | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| FV 12×7/3 | м | 72 | 72 | 71 | 70 | 69 | 67 | 66 | 65 | 63 | 61 | 59 | 57 | 56 | 55 | 51 | 48 | 48 | 41 | 35 | 32 | 22 | 6,6 | 4,5 | — | — | — |
| КПД | 0 | 4,3 | 8,5 | 15 | 22 | 29 | 34 | 39 | 45 | 49 | 52 | 55 | 56 | 58 | 60 | 61 | 61 | 59 | 55 | 52 | 39 | 13 | 9 | — | — | — | |
| кВт | 1,6 | 1,6 | 1,6 | 1,7 | 1,7 | 1,8 | 1,8 | 1,8 | 1,9 | 1,9 | 1,9 | 1,9 | 2 | 2 | 2 | 2 | 2 | 2,1 | 2,2 | 2,2 | 2,3 | 2,5 | 2,5 | — | — | — | |
| FV 6×15/4 | м | 133 | 131 | 129 | 124 | 119 | 113 | 108 | 101 | 92 | 84 | 75 | 67 | 61 | 55 | 39 | 23 | 21 | — | — | — | — | — | — | — | — | — |
| КПД | 0 | 4,4 | 8,7 | 16 | 23 | 29 | 35 | 39 | 43 | 45 | 45 | 44 | 43 | 40 | 32 | 20 | 18 | — | — | — | — | — | — | — | — | — | |
| кВт | 2,8 | 2,8 | 2,9 | 2,9 | 2,9 | 2,9 | 2,9 | 2,9 | 2,8 | 2,8 | 2,8 | 2,8 | 2,8 | 2,8 | 2,9 | 3 | 3 | — | — | — | — | — | — | — | — | — | |
| FV 8×16/5.5 | м | 147 | 146 | 144 | 142 | 138 | 134 | 130 | 126 | 119 | 113 | 107 | 101 | 97 | 93 | 82 | 71 | 70 | 50 | 29 | 19 | — | — | — | — | — | — |
| КПД | 0 | 4,8 | 9,4 | 17 | 24 | 30 | 35 | 39 | 43 | 45 | 47 | 48 | 48 | 48 | 46 | 43 | 43 | 34 | 22 | 15 | — | — | — | — | — | — | |
| кВт | 2,9 | 2,9 | 3 | 3,1 | 3,2 | 3,3 | 3,4 | 3,5 | 3,7 | 3,8 | 3,9 | 3,9 | 4 | 4 | 4,1 | 4,2 | 4,2 | 4,4 | 4,4 | 4,5 | — | — | — | — | — | — | |
| FV 30×7/10 | м | 105 | 105 | 104 | 104 | 103 | 102 | 101 | 101 | 100 | 99 | 98 | 98 | 97 | 97 | 96 | 95 | 94 | 93 | 91 | 90 | 88 | 85 | 84 | 68 | 43 | 5 |
| КПД | 0 | 1,4 | 2,8 | 5,1 | 7,7 | 10 | 12 | 15 | 18 | 20 | 23 | 25 | 26 | 28 | 31 | 34 | 34 | 39 | 43 | 45 | 51 | 57 | 58 | 70 | 57 | 6,7 | |
| кВт | 6,8 | 6,8 | 6,8 | 6,8 | 6,8 | 6,8 | 6,8 | 6,9 | 6,9 | 6,9 | 6,9 | 6,9 | 6,9 | 6,9 | 7 | 7 | 7 | 7 | 7,1 | 7,1 | 7,1 | 7,2 | 7,2 | 7,5 | 7,8 | 8,2 |
Материалы и устройство
| Рабочее колесо | Колёса из нержавеющей стали, корпус из чугуна с катафорезным покрытием |
|---|---|
| Корпус насоса | Anti-corrosive coating cast iron |
| Вал | Stainless Steel 304 |
| Механическое уплотнение | Mechanical Seal,Carbon-SiC-NBR |
| Подшипники | High quality bearing |
| Flange | Suction and discharge port in G20 thread |
Устройство серии FV

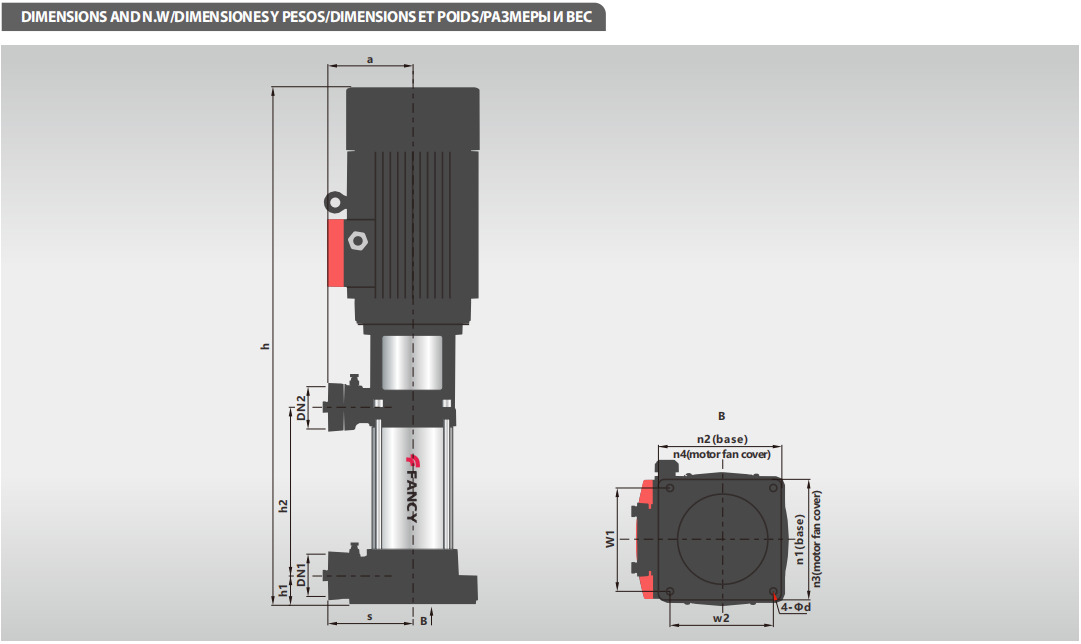

Разрезы и чертежи из каталога завода: устройство насоса, состав узлов и монтажные размеры. Номера на разрезе соответствуют перечню узлов под ним — материал каждой детали взят из документации производителя.
| № | Узел | Материал |
|---|---|---|
| 1 | Мотор | IP55 Класс F |
| 2 | Муфта | Сталь |
| 3 | Нагнетательный корпус | Сталь |
| 4 | Корпус | Нержавеющая сталь 304 |
| 5 | Выпускной клапан | Латунь |
| 6 | Напорный патрубок | Чугун |
| 7 | Стержень | Сталь |
| 8 | Уплотнительная крышка | Чугун Карбид кремния/Графит/ |
| 9 | Механическое уплотнение вала | Нержавеющая сталь 304 |
| 10 | Всасыватель | Чугун |
| 11 | Вал насоса | Нержавеющая сталь 304 |
| 12 | Верхняя крышка диффузора | Технополимер |
| 13 | Крышка насоса | Нержавеющая сталь 304 |
| 14 | Шпилька | Сталь |
| 15 | Корпус диффузора | Технополимер с кольцом SS304 |
| 16 | Диффузор | Технополимер с кольцом SS304 |
| 17 | Рабочее колесо | Технополимер |
| 18 | Гайка рабочего колеса | Оцинкованная сталь |
| 19 | Уплотнительное кольцо | Резина |
| 20 | Корпус всасывающего патрубка | Чугун |
Модели серии FV
| Модель | Подачам³/ч | Напорм | МощностькВт | Патрубокмм | Массакг | Колесо | Цена₽ | Действия |
|---|---|---|---|---|---|---|---|---|
| FV 4×7/1.5 | 4 | 44 | 1,1 | 25×25 | 30 | 7xPPO | 40 640 | |
| FV 4×9/2 | 4 | 56 | 1,5 | 25×25 | 36 | 9xPPO | 45 590 | |
| FV 4×13/3 | 4 | 81 | 2,2 | 25×25 | 41 | 13xPPO | 51 830 | |
| FV 4×16/4 | 4 | 100 | 3 | 25×25 | 52 | 16xPPO | 64 560 | |
| FV 6×5/1.5 | 6 | 26,1 | 1,1 | 32×32 | 28 | 5xPPO | 38 170 | |
| FV 6×8/2 | 6 | 41,8 | 1,5 | 32×32 | 33 | 8xPPO | 44 290 | |
| FV 6×11/3 | 6 | 57,5 | 2,2 | 32×32 | 39 | 11xPPO | 49 420 | |
| FV 6×15/4 | 6 | 78,4 | 3 | 32×32 | 50 | 15xPPO | 63 110 | |
| FV 8×4/1.5 | 8 | 22 | 1,1 | 40×40 | 28 | 4xPPO | 37 110 | |
| FV 8×7/2 | 8 | 39 | 1,5 | 40×40 | 33 | 7xPPO | 43 050 | |
| FV 8×9/3 | 8 | 50 | 2,2 | 40×40 | 39 | 9xPPO | 47 310 | |
| FV 8×12/4 | 8 | 66 | 3 | 40×40 | 49 | 12xPPO | 59 490 | |
| FV 8×16/5.5 | 8 | 89 | 4 | 40×40 | 55 | 16xPPO | 67 490 | |
| FV 12×3/1.5 | 12 | 16,2 | 1,1 | 50×50 | 27 | 3xPPO | 36 170 | |
| FV 12×5/2 | 12 | 27 | 1,5 | 50×50 | 32 | 5xPPO | 40 550 | |
| FV 12×7/3 | 12 | 37,8 | 2,2 | 50×50 | 37 | 7xPPO | 44 770 | |
| FV 12×9/4 | 12 | 48,6 | 3 | 50×50 | 48 | 9xPPO | 56 150 | |
| FV 12×12/5.5 | 12 | 64,8 | 4 | 50×50 | 54 | 12xPPO | 62 330 | |
| FV 12×17/7.5 | 12 | 91,8 | 5,5 | 50×50 | 65 | 17xPPO | 75 270 | |
| FV 30×7/10 | 30 | 64 | 7,5 | 65×65 | 95 | 7xPPO | 115 100 | |
| FV 30×9/12 | 30 | 82 | 9,2 | 65×65 | 102 | 9xPPO | 122 670 | |
| FV 30×11/15 | 30 | 99 | 11 | 65×65 | 111 | 11xPPO | 133 530 |
Для чего сделана серия FV
FANCY FV работает в насосной станции пожаротушения на подхвате: держит в трубопроводе расчётное давление, пока пожара нет. Сеть спринклеров всегда немного травит — через соединения, арматуру, сальники, — и без подпитки давление падает за часы. Если бы каждое такое падение запускало основной насос, тот наматывал бы сотни пусков в месяц и вышел бы из строя задолго до первого реального срабатывания. Двадцать две модели серии дают подачу от 4 до 30 м³/ч и напор от 16,2 до 100 м при мощности 1,1–11 кВт — этого достаточно, чтобы держать давление в сети любого типового здания.
Что делает жокей-насос
Жокей-насос — это малорасходный насос с высоким напором, врезанный параллельно основным насосам. Логика работы простая: реле давления следит за сетью, при падении на десятые доли бара включает FV, тот добирает давление и отключается. Основной насос при этом остаётся в резерве и стартует только по сигналу о реальном срабатывании спринклера. Отсюда два требования к жокею: напор не ниже, чем у основного насоса при нулевой подаче, и небольшой расход, чтобы он не пытался тушить пожар вместо основного насоса.
Конструкция и материалы
Корпус — чугун с катафорезным покрытием, рабочие колёса из PPO или нержавеющей стали, вал из нержавеющей стали AISI 304. Число ступеней в серии доходит до семнадцати: именно так набирается напор в сто метров при небольшом расходе. Уплотнение механическое. Насос вертикальный, поэтому в плане занимает площадь чуть больше собственного фланца — в тесной насосной это решающий довод против горизонтального насоса.
Где применяется FV
- Станции водяного пожаротушения. Поддержание давления в спринклерной и дренчерной сети между срабатываниями.
- Внутренний противопожарный водопровод. Подпор в сети пожарных кранов здания.
- Насосные станции повышения давления. Малорасходный насос в каскаде: он работает ночью, когда разбор минимален, вместо большого агрегата.
- Промышленные контуры. Подпитка систем с постоянными утечками, поддержание давления в кольцевом трубопроводе.
- Испытательные стенды. Задача, где нужен стабильный высокий напор при небольшом расходе.
Как подобрать жокей к основному насосу
Правило подбора: напор жокея при нулевой подаче должен быть на 5–10 % выше напора основного насоса в той же точке, иначе основной агрегат будет запускаться раньше жокея и смысл каскада пропадёт. Расход берут небольшой — обычно 1–3 % от расхода основного насоса: этого хватает на компенсацию утечек, но недостаточно, чтобы поддержать давление при открытом спринклере. В серии FV эти сочетания уже собраны в ряд: подача от 4 до 30 м³/ч, напор до ста метров.
Как читается обозначение
FV 12×7/3: FV — серия, 12 — номинальная подача в кубометрах в час, 7 — число ступеней, 3 — мощность двигателя в киловаттах. По первому числу видно типоразмер и диаметр патрубков, по второму — напор, по третьему — какой двигатель нужен по электрике. Ряд подач в серии: 4, 6, 8, 12 и 30 м³/ч.
Откуда взяты характеристики
Кривые Q-H всех двадцати двух моделей серии получены из расчётной системы подбора завода FANCY — по двадцати точкам на модель, вместе с мощностью на валу, КПД и кавитационным запасом. Источник указан на странице каждой модели. Для подбора жокея важна левая часть кривой — напор при малой подаче: именно в этом режиме насос и работает.
Чем серии раздела отличаются друг от друга
FANCY FV рядом с остальными линейками раздела «Пожарные насосы»: устройство, тип колеса и рабочий диапазон. Нажмите на название, чтобы открыть серию целиком.
| Серия | FANCY FV | FANCY CDL / CDLF | FANCY FST | FANCY FST4 | FANCY FSM | FANCY FSM4 | FANCY YE3 |
|---|---|---|---|---|---|---|---|
| Устройство | — | — | — | — | |||
| Габаритный чертёж | — | ||||||
| Тип насоса | жокей-насос для систем пожаротушения | вертикальный многоступенчатый насос | моноблочный консольный насос по EN 733 | моноблочный консольный насос, 1450 об/мин | консольный насос на опорной раме | консольный насос на опорной раме, 1450 об/мин | электродвигатель для насосов FANCY |
| Рабочее колесо | Колёса из нержавеющей стали, корпус из чугуна с катафорезным покрытием | Рабочие колёса и диффузоры из нержавеющей стали AISI 304 | Закрытое колесо из чугуна, вал из хромированной стали | Закрытое колесо из чугуна с катафорезным покрытием | Колесо из нержавеющей стали AISI 304 или чугуна | Колесо из чугуна | — |
| Материалы | Корпус: Anti-corrosive coating cast iron; Вал: Stainless Steel 304; Уплотнение: Mechanical Seal,Carbon-SiC-NBR; Подшипники: High quality bearing; Flange: Suction and discharge port in G20 thread | — | — | — | — | — | — |
| Нержавеющая сталь | нет | есть | нет | нет | нет | нет | нет |
| Многоступенчатый | есть | есть | нет | нет | нет | нет | нет |
| Подача, м³/ч | 4 — 30 | 1 — 200 | 90 — 280 | 42 — 400 | 15 — 660 | 42 — 1 100 | — |
| Напор, м | 16,2 — 100 | 7 — 247 | 35 — 138,7 | 8,9 — 64,5 | 12,8 — 159 | 5,3 — 64,5 | — |
| Мощность, кВт | 1,1 — 11 | 0,37 — 110 | 45 — 160 | 3 — 132 | 1,5 — 315 | 1,1 — 250 | 0,55 — 315 |
| Патрубки, мм | 25×25 … 65×65 | 25×25 … 150×150 | 80×65 … 150×125 | 80×65 … 200×150 | 50×32 … 200×150 | 80×65 … 300×250 | — |
| Обороты, об/мин | 2 900 | 2 900 | 2 900 | 1 450 | 2 900 | 1 450 | 1 450 / 2 900 |
| Масса, кг | 27 — 111 | 23 — 1 317 | 372 — 1 168 | 78 — 1 213 | 34 — 227 | 49 — 475 | 19 — 2 037 |
| Температура среды | — | до +120 °C | — | — | — | — | — |
| Защита двигателя | IP 55 | IP 55 | IP 55 | — | — | — | IP 55 |
| Основное применение | Спринклерные и дренчерные сети: поддержание давления между запусками основных пожарных насосов. | Повышение давления в тесных насосных, спринклерные сети, водоснабжение зданий, промышленные контуры. | Установки пожаротушения, оборотное водоснабжение, охлаждение оборудования, перекачка чистой воды в цехах. | Длительная работа на загрязнённой воде, оборотные циклы, охлаждение агрегатов, пожарные установки. | Основные и резервные насосы установок пожаротушения, промышленные контуры с подбором двигателя под задачу. | Круглосуточная работа на загрязнённой воде: оборотное водоснабжение, охлаждение, пожарные насосные. | Привод консольных и многоступенчатых насосов FANCY, замена двигателя на действующем агрегате. |
