Пожарные насосы

Консольные насосы FSM на опорной раме

FANCY FSM — насосная часть на опорной раме: двигатель подбирается отдельно под задачу и заменяется без замены гидравлики. Сто пятнадцать моделей дают подачу 15–660 м³/ч и напор 12,8–159 м при мощности 1,5–315 кВт, присоединительные размеры по EN 733. Такой насос встаёт на фундамент и фланцы снятого импортного насоса без переделки трубопровода.

Характеристики серии FSM
Моделей в серии	115
Подача	15 — 660 м³/ч
Напор	12,8 — 159 м
Мощность	1,5 — 315 кВт
Обороты	2 900 об/мин
Патрубки	50×32, 65×40, 65×50, 80×65, 100×80, 125×100, 150×125, 200×150 мм
Масса	34 — 227 кг
Рабочее колесо	Колесо из нержавеющей стали AISI 304 или чугуна

Характеристики серии FSM

На поле наложены кривые Q-H по всему диапазону мощности серии. Нажмите на название модели, чтобы открыть её карточку.

Насосы FANCY FSM

Производительность Q, м³/ч

Таблица производительности

Напор H, мКПД, %Мощность на валу P₂, кВт

Модель	Q, м³/ч	0	0,95	2,8	6,3	10	13	16	18	20	24	26	35	42	47	62	81	90	111	152	177	210	211	284	342	360	500
FSM 32-160/15	м	25	25	25	24	22	20	18	16	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
	КПД	0	5,8	17	37	54	62	63	60	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
	кВт	1,1	1,1	1,1	1,1	1,1	1,2	1,2	1,3	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
FSM 40-200/55	м	46	46	46	46	45	45	44	44	43	42	40	35	30	—	—	—	—	—	—	—	—	—	—	—	—	—
	КПД	0	3,6	11	23	34	42	48	52	55	60	63	66	63	—	—	—	—	—	—	—	—	—	—	—	—	—
	кВт	3	3,1	3,2	3,4	3,7	3,8	4	4,1	4,3	4,5	4,6	5,2	5,5	—	—	—	—	—	—	—	—	—	—	—	—	—
FSM 32-250/110	м	90	90	90	89	87	84	81	78	74	66	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
	КПД	0	4,1	12	24	34	39	42	43	43	39	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
	кВт	5,3	5,5	5,8	6,4	7,1	7,7	8,4	8,9	9,6	11	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
FSM 50-250/185	м	79	79	79	78	78	77	77	77	77	77	76	76	75	74	69	57	48	—	—	—	—	—	—	—	—	—
	КПД	0	1,4	4,2	9,3	15	19	23	26	29	34	37	48	55	60	69	69	62	—	—	—	—	—	—	—	—	—
	кВт	14	14	14	14	14	14	14	14	14	15	15	15	15	16	17	18	19	—	—	—	—	—	—	—	—	—
FSM 80-200/300	м	60	60	60	60	60	60	60	60	60	61	61	61	61	61	60	60	59	57	52	48	40	—	—	—	—	—
	КПД	0	0,96	2,9	6,4	10	13	16	18	20	23	25	33	38	42	51	61	65	73	80	81	77	—	—	—	—	—
	кВт	14	14	14	14	15	15	15	16	16	16	16	17	18	18	20	21	22	24	27	28	30	—	—	—	—	—
FSM 80-315/550	м	98	98	98	98	98	97	97	97	97	97	97	97	97	97	97	97	96	95	89	83	69	—	—	—	—	—
	КПД	0	0,6	1,8	4	6,4	8,3	10	11	13	15	17	22	26	30	38	49	54	64	76	78	72	—	—	—	—	—
	кВт	39	39	39	39	39	39	40	40	40	40	40	40	41	41	42	43	44	45	49	51	55	—	—	—	—	—
FSM 100-250/900	м	100	100	100	100	100	100	100	100	100	100	100	100	100	100	100	99	99	99	97	95	92	92	80	64	58	—
	КПД	0	0,58	1,7	3,8	6,1	8,1	9,8	11	12	14	16	21	24	27	34	43	47	55	68	73	78	78	78	67	62	—
	кВт	35	36	36	36	37	37	38	38	39	39	40	41	42	43	45	48	50	53	59	63	68	68	79	87	90	—
FSM 125-315/1320	м	96	96	96	96	96	96	96	96	96	95	95	95	95	95	95	95	95	95	95	95	95	95	94	92	91	76
	КПД	0	0,41	1,2	2,7	4,4	5,7	7	7,8	8,8	10	11	15	18	20	25	33	36	42	54	60	67	67	78	83	84	78
	кВт	51	51	51	51	52	52	53	53	53	54	54	55	56	57	59	61	63	66	72	75	81	81	93	103	106	133

Материалы и устройство

Рабочее колесо	Колесо из нержавеющей стали AISI 304 или чугуна
Корпус насоса	Чугун с катафарезным покрытием
Вал	Хромированная сталь
Механическое уплотнение	Carbon-SiC-NBR
Рабочее колесо	Чугун, для SS 304 небходимо увеличить прайс на 8%
Датчики	Датчик температуры и вибрации в каждый подшипник насосной части (2 шт) + доплата к цене насоса.

Устройство серии FSM

Разрезы и чертежи из каталога завода: устройство насоса, состав узлов и монтажные размеры. Номера на разрезе соответствуют перечню узлов под ним — материал каждой детали взят из документации производителя.

Насос FANCY FSM в разборе, состав узлов — Насос в разборе: состав узлов и порядок сборки по каталогу завода — по такой схеме подбирают запасные части.

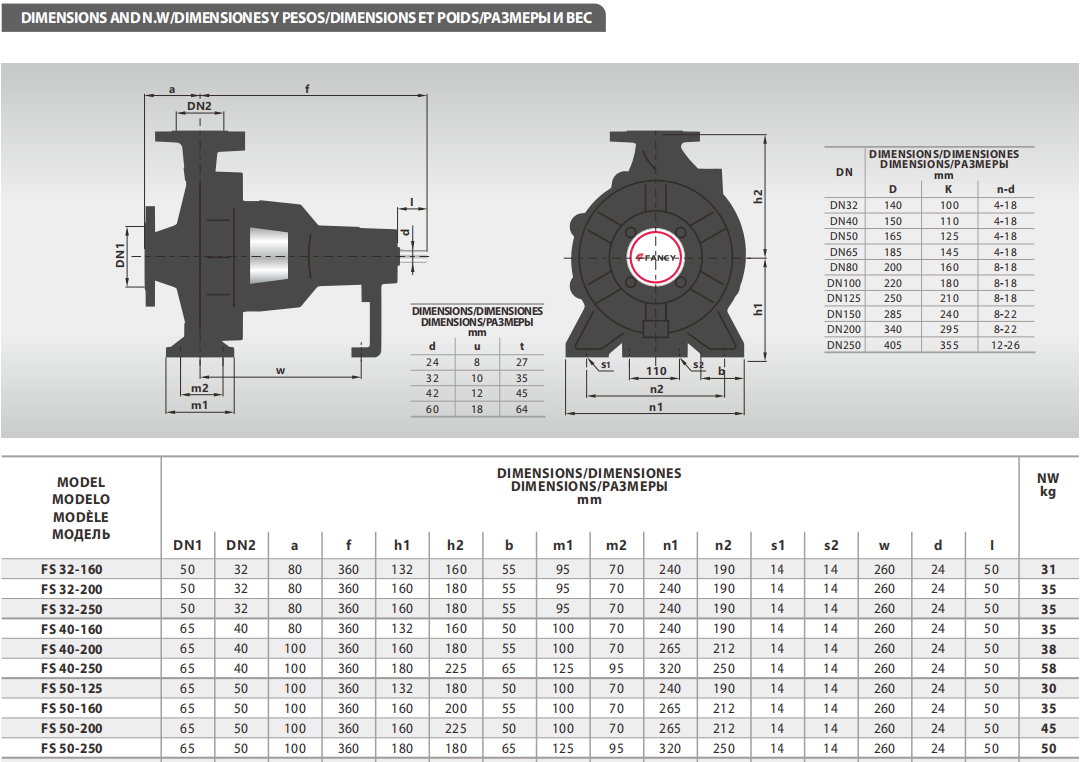

Габаритный чертёж насоса FANCY FSM с размерами — Габаритный чертёж: присоединительные и монтажные размеры. По нему проверяют, встанет ли насос на место действующего.

Узлы на разрезе FSM и материалы деталей
№	Узел	Материал
1	Корпус насоса	Чугун
2	Рабочее колесо	Нержавеющая сталь Чугун Карбид кремния/
3	Механическое уплотнение	Графит/Нержавеющая сталь 304
4	Уплотнительное кольцо	Резина
5	Соединитель	Чугун
6	Вал	Нержавеющая сталь Сталь #45
7	Крышка подшипника	Чугун
8	Подшипник	Шарикоподшипник
9	Корпус	Чугун
10	Подножка	Сталь
11	Опорный болт	Сталь
12	Муфта (опционально)	Сталь
13	Корпус корпуса	Нержавеющая 304
14	Марка	Алюминий
15	Шпонка крыльчатки	Сталь
16	Соединительный болт	Чугун
17	Гайка рабочего колеса	Оцинкованная сталь
18	Выпускной клапан	Латунь
19	Прокладка	Резина
20	Ответный фланец	Оцинкованный чугун
21	Фланцевый болт	Сталь

Модели серии FSM

Модель	Подачам³/ч	Напорм	МощностькВт	Патрубокмм	Массакг	Колесо	Цена₽
FSM 32-160/15	15	18,5	1,5	50×32	34	SS304	63 600
FSM 32-160/22	15	24,5	2,2	50×32	34	SS304	67 380
FSM 32-160/30	15	28	3	50×32	34	SS304	76 370
FSM 32-200/30	15	35,2	3	50×32	38	SS304	84 550
FSM 32-200/40	15	45,5	4	50×32	38	SS304	90 160
FSM 32-250/55	15	55	5,5	50×32	60	Cast iron	111 290
FSM 32-250/75	15	66	7,5	50×32	60	Cast iron	114 620
FSM 32-250/92	15	72	9,2	50×32	60	Cast iron	145 170
FSM 32-250/110	15	82	11	50×32	60	Cast iron	165 610
FSM 32-250/150	15	90	15	50×32	60	Cast iron	172 120
FSM 40-160/30	27	26,3	3	65×40	38	Cast iron	80 650
FSM 40-160/40	27	33	4	65×40	38	Cast iron	86 200
FSM 40-200/55	27	40,1	5,5	65×40	41	SS304	110 480
FSM 40-200/75	27	50	7,5	65×40	41	SS304	114 160
FSM 40-250/92	27	55	9,2	65×40	63	Cast iron	146 450
FSM 40-250/110	27	63,5	11	65×40	63	Cast iron	166 880
FSM 40-250/150	27	75,2	15	65×40	63	Cast iron	175 010
FSM 40-250/185	27	80,7	18,5	65×40	63	Cast iron	189 310
FSM 40-315/185	27	92,5	18,5	65×40	90	Cast iron	223 740
FSM 40-315/220	27	103,5	22	65×40	90	Cast iron	259 760
FSM 40-315/300	27	117	30	65×40	90	Cast iron	321 650
FSM 40-315/370	27	142	37	65×40	90	Cast iron	335 270
FSM 40-315/450	27	159	45	65×40	90	Cast iron	413 380
FSM 50-125/22	48	12,8	2,2	65×50	38	Cast iron	70 880
FSM 50-125/30	48	17	3	65×50	38	Cast iron	80 650
FSM 50-125/40	54	20,3	4	65×50	38	Cast iron	86 200
FSM 50-160/55	54	26,6	5,5	65×50	42	Cast iron	107 880
FSM 50-160/75	54	34,4	7,5	65×50	42	Cast iron	111 290
FSM 50-200/92	54	40,9	9,2	65×50	49	Cast iron	144 680
FSM 50-200/110	54	47,5	11	65×50	49	Cast iron	165 610
FSM 50-200/150	54	52	15	65×50	50	Cast iron	173 970
FSM 50-250/150	54	59	15	65×50	55	Cast iron	176 420
FSM 50-250/185	54	71,5	18,5	65×50	55	Cast iron	190 670
FSM 50-250/220	54	81,5	22	65×50	55	Cast iron	224 550
FSM 50-250/300	54	87,5	30	65×50	55	Cast iron	288 210
FSM 50-315/300	54	88	30	65×50	100	Cast iron	по запросу
FSM 50-315/370	54	105	37	65×50	100	Cast iron	по запросу
FSM 50-315/450	54	123	45	65×50	100	Cast iron	по запросу
FSM 50-315/550	54	137	55	65×50	100	Cast iron	по запросу
FSM 50-315/750	54	155	75	65×50	100	Cast iron	по запросу
FSM 65-125/40	54	16,8	4	80×65	46	Cast iron	94 270
FSM 65-125/55	72	19	5,5	80×65	46	Cast iron	109 880
FSM 65-125/75	72	24,5	7,5	80×65	46	Cast iron	113 290
FSM 65-160/92	84	28	9,2	80×65	49	Cast iron	156 710
FSM 65-160/110	84	31,5	11	80×65	49	Cast iron	173 790
FSM 65-160/150	84	38,5	15	80×65	49	Cast iron	181 910
FSM 65-200/150	84	41	15	80×65	55	Cast iron	185 560
FSM 65-200/185	84	49	18,5	80×65	55	Cast iron	200 210
FSM 65-200/220	90	55	22	80×65	55	Cast iron	237 330
FSM 65-250/220	90	58,5	22	80×65	78	Cast iron	239 120
FSM 65-250/300	90	74,5	30	80×65	78	Cast iron	300 930
FSM 65-250/370	90	85	37	80×65	78	Cast iron	314 570
FSM 65-315/450	90	94,5	45	80×65	132	Cast iron	426 930
FSM 65-315/550	120	110	55	80×65	133	Cast iron	по запросу
FSM 65-315/750	138	122	75	80×65	134	Cast iron	по запросу
FSM 65-315/900	138	132	90	80×65	134	Cast iron	по запросу
FSM 80-125/40	72	14,3	4	100×80	50	Cast iron	94 610
FSM 80-125/55	90	16,5	5,5	100×80	50	Cast iron	110 250
FSM 80-125/75	90	22,5	7,5	100×80	50	Cast iron	113 610
FSM 80-160/110	90	27,3	11	100×80	54	Cast iron	174 140
FSM 80-160/150	144	27	15	100×80	54	Cast iron	182 290
FSM 80-160/185	144	33,6	18,5	100×80	54	Cast iron	196 920
FSM 80-160/220	144	38,6	22	100×80	55	Cast iron	229 470
FSM 80-200/220	144	39,2	22	100×80	72	Cast iron	239 040
FSM 80-200/300	144	53,1	30	100×80	72	Cast iron	293 350
FSM 80-250/370	144	59,3	37	100×80	89	Cast iron	317 000
FSM 80-250/450	144	78,5	45	100×80	89	Cast iron	405 600
FSM 80-250/550	144	87	55	100×80	89	Cast iron	по запросу
FSM 80-250/750	144	101	75	100×80	89	Cast iron	по запросу
FSM 80-315/450	144	78	45	100×80	141	Cast iron	441 970
FSM 80-315/550	144	91	55	100×80	142	Cast iron	по запросу
FSM 80-315/750	180	107,3	75	100×80	143	Cast iron	по запросу
FSM 80-315/900	180	127,3	90	100×80	144	Cast iron	по запросу
FSM 80-315/1100	180	136,3	110	100×80	144	Cast iron	по запросу
FSM 100-160/185	180	29	18,5	125×100	68	Cast iron	200 820
FSM 100-160/220	180	31,5	22	125×100	68	Cast iron	234 930
FSM 100-200/220	200	26,8	22	125×100	84	Cast iron	253 610
FSM 100-200/300	200	34,2	30	125×100	84	Cast iron	304 140
FSM 100-200/370	200	45	37	125×100	84	Cast iron	333 850
FSM 100-200/450	200	51	45	125×100	84	Cast iron	409 560
FSM 100-250/450	200	56	45	125×100	99	Cast iron	415 400
FSM 100-250/750	240	78	75	125×100	99	Cast iron	по запросу
FSM 100-250/900	240	87	90	125×100	99	Cast iron	по запросу
FSM 100-315/750	240	70,7	75	125×100	174	Cast iron	по запросу
FSM 100-315/900	240	90,7	90	125×100	175	Cast iron	по запросу
FSM 100-315/1100	240	108,7	110	125×100	176	Cast iron	по запросу
FSM 100-315/1320	240	119,7	132	125×100	177	Cast iron	по запросу
FSM 100-315/1600	240	138,7	160	125×100	177	Cast iron	по запросу
FSM 125-200/450	280	35	45	150×125	126	Cast iron	425 200
FSM 125-200/550	280	45	55	150×125	127	Cast iron	по запросу
FSM 125-200/750	280	56	75	150×125	128	Cast iron	по запросу
FSM 125-250/550	200	63	55	150×125	158	Cast iron	по запросу
FSM 125-250/750	240	70	75	150×125	159	Cast iron	по запросу
FSM 125-250/900	280	73,5	90	150×125	160	Cast iron	по запросу
FSM 125-250/1100	280	84	110	150×125	161	Cast iron	по запросу
FSM 125-250H/900	300	59,6	90	150×125	173	Cast iron	по запросу
FSM 125-250H/1100	360	68	110	150×125	173	Cast iron	по запросу
FSM 125-250H/1320	360	78	132	150×125	173	Cast iron	по запросу
FSM 125-250H/1600	400	90	160	150×125	173	Cast iron	по запросу
FSM 125-315/1320	300	93,5	132	150×125	211	Cast iron	по запросу
FSM 125-315/1600	360	107,8	160	150×125	213	Cast iron	по запросу
FSM 125-315/1850	360	120,8	185	150×125	214	Cast iron	по запросу
FSM 150-200/750	400	44,6	75	200×150	188	Cast iron	по запросу
FSM 150-200/900	500	48	90	200×150	189	Cast iron	по запросу
FSM 150-200/1100	500	57,2	110	200×150	190	Cast iron	по запросу
FSM 150-200/1320	500	63,2	132	200×150	191	Cast iron	по запросу
FSM 150-200/1600	500	69,2	160	200×150	192	Cast iron	по запросу
FSM 150-250/1100	500	55,8	110	200×150	204	Cast iron	по запросу
FSM 150-250/1320	660	62	132	200×150	205	Cast iron	по запросу
FSM 150-250/1600	660	75	160	200×150	206	Cast iron	по запросу
FSM 150-250/2000	660	85	200	200×150	207	Cast iron	по запросу
FSM 150-315/1850	500	82,8	185	200×150	224	Cast iron	по запросу
FSM 150-315/2500	660	92	250	200×150	225	Cast iron	по запросу
FSM 150-315/2800	660	105	280	200×150	226	Cast iron	по запросу
FSM 150-315/3150	660	118	315	200×150	227	Cast iron	по запросу

Чем FSM отличается от моноблока

У моноблочного FST насос и двигатель составляют единый агрегат: гидравлика посажена прямо на вал двигателя. FSM поставляется со свободным концом вала — насосная часть на раме, к которой двигатель присоединяется через муфту. Это дороже в сборке, но даёт свободу: двигатель можно взять любой мощности из ряда, заменить его отдельно от насоса и поставить частотный преобразователь без пересборки гидравлики.

Стандарт EN 733

Присоединительные и установочные размеры FSM выполнены по EN 733 — европейскому стандарту на одноступенчатые консольные насосы. Практическое следствие: насос встаёт на фундамент и в обвязку любого европейского аналога того же типоразмера. При замене изношенного насоса не нужно переваривать трубопровод и переливать фундамент — совпадают и фланцы, и осевые размеры.

Материалы

Корпус насоса — чугун с катафорезным покрытием, вал — хромированная сталь, механическое уплотнение с парой графит по карбиду кремния и эластомером NBR. Рабочее колесо в базовом исполнении из нержавеющей стали AISI 304 или чугуна в зависимости от типоразмера. Для тяжёлых условий завод ставит датчики температуры и вибрации в каждый подшипник насосной части — их заказывают отдельно.

Как читать обозначение и чем FSM отличается от FSM4

FSM 80-250/75 расшифровывается так: 80 — диаметр напорного патрубка в миллиметрах, 250 — номинальный диаметр рабочего колеса, 75 — мощность двигателя в киловаттах. Серия FSM работает на 2900 об/мин, FSM4 — на 1450 об/мин. Тихоходное исполнение выбирают, когда важнее ресурс и низкий шум, а не компактность: при вдвое меньших оборотах износ проточной части и уплотнения заметно ниже.

Откуда взяты кривые

Завод печатает одну таблицу производительности на моноблочный FST и на насосную часть FSM: проточная часть у них одна и та же, отличается только исполнение привода. Поэтому кривые FSM построены по таблицам FST того же типоразмера — на странице модели это указано прямо под графиком, вместе с названием источника.

Где применяется FSM

Пожаротушение. Основные и резервные насосы станций: агрегат месяцами стоит и должен выйти на режим с первого пуска.
Тепловые сети. Сетевые контуры и подпитка, работа на горячей воде весь сезон.
Водоснабжение. Станции подъёма и подкачка на удалённых участках сети.
Промышленные предприятия. Оборотное водоснабжение и технологические контуры.

Как подобрать типоразмер

Рабочую точку считают по расходу и полному напору с учётом потерь на трассе, затем сверяют присоединение по EN 733 — по нему насос встаёт на место европейского агрегата без переварки обвязки. Для пожарной станции дополнительно проверяют напор у самого дальнего и верхнего оросителя: по ближним запас есть всегда. Тихоходное исполнение на 1450 об/мин берут там, где важнее ресурс, чем габарит.

Чем серии раздела отличаются друг от друга

FANCY FSM рядом с остальными линейками раздела «Пожарные насосы»: устройство, тип колеса и рабочий диапазон. Нажмите на название, чтобы открыть серию целиком.

Только различающиеся характеристики

Серия	FANCY FSM	FANCY CDL / CDLF	FANCY FV	FANCY FST	FANCY FST4	FANCY FSM4	FANCY YE3
Устройство	—			—	—		—
Габаритный чертёж							—
Тип насоса	консольный насос на опорной раме	вертикальный многоступенчатый насос	жокей-насос для систем пожаротушения	моноблочный консольный насос по EN 733	моноблочный консольный насос, 1450 об/мин	консольный насос на опорной раме, 1450 об/мин	электродвигатель для насосов FANCY
Рабочее колесо	Колесо из нержавеющей стали AISI 304 или чугуна	Рабочие колёса и диффузоры из нержавеющей стали AISI 304	Колёса из нержавеющей стали, корпус из чугуна с катафорезным покрытием	Закрытое колесо из чугуна, вал из хромированной стали	Закрытое колесо из чугуна с катафорезным покрытием	Колесо из чугуна	—
Материалы	Корпус насоса: Чугун с катафарезным покрытием; Вал: Хромированная сталь; Механическое уплотнение: Carbon-SiC-NBR; Рабочее колесо: Чугун, для SS 304 небходимо увеличить прайс на 8%; Датчики: Датчик температуры и вибрации в каждый подшипник насосной части (2 шт) + доплата к цене насоса.	—	—	—	—	—	—
Нержавеющая сталь	нет	есть	нет	нет	нет	нет	нет
Многоступенчатый	нет	есть	есть	нет	нет	нет	нет
Подача, м³/ч	15 — 660	1 — 200	4 — 30	90 — 280	42 — 400	42 — 1 100	—
Напор, м	12,8 — 159	7 — 247	16,2 — 100	35 — 138,7	8,9 — 64,5	5,3 — 64,5	—
Мощность, кВт	1,5 — 315	0,37 — 110	1,1 — 11	45 — 160	3 — 132	1,1 — 250	0,55 — 315
Патрубки, мм	50×32 … 200×150	25×25 … 150×150	25×25 … 65×65	80×65 … 150×125	80×65 … 200×150	80×65 … 300×250	—
Обороты, об/мин	2 900	2 900	2 900	2 900	1 450	1 450	1 450 / 2 900
Масса, кг	34 — 227	23 — 1 317	27 — 111	372 — 1 168	78 — 1 213	49 — 475	19 — 2 037
Температура среды	—	до +120 °C	—	—	—	—	—
Защита двигателя	—	IP 55	IP 55	IP 55	—	—	IP 55
Основное применение	Основные и резервные насосы установок пожаротушения, промышленные контуры с подбором двигателя под задачу.	Повышение давления в тесных насосных, спринклерные сети, водоснабжение зданий, промышленные контуры.	Спринклерные и дренчерные сети: поддержание давления между запусками основных пожарных насосов.	Установки пожаротушения, оборотное водоснабжение, охлаждение оборудования, перекачка чистой воды в цехах.	Длительная работа на загрязнённой воде, оборотные циклы, охлаждение агрегатов, пожарные установки.	Круглосуточная работа на загрязнённой воде: оборотное водоснабжение, охлаждение, пожарные насосные.	Привод консольных и многоступенчатых насосов FANCY, замена двигателя на действующем агрегате.

Разделы

Применения

Серии

Модели
