Самовсасывающие насосы

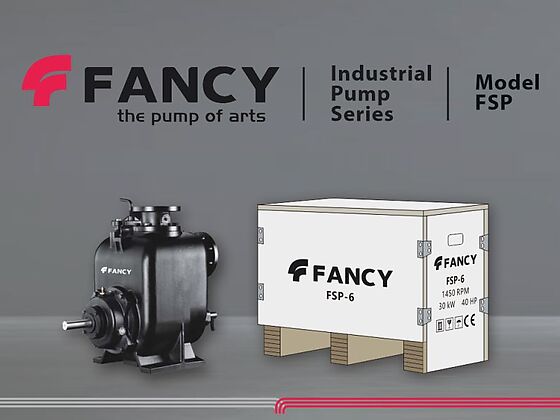

Самовсасывающие насосы FSP со свободным концом вала
FANCY FSP — самовсасывающий насос сухой установки: он стоит выше уровня жидкости и сам заполняет всасывающую линию, не требуя приямка и погружения. Шесть типоразмеров дают подачу 40–600 м³/ч при напоре 18–31 м и мощности 9,2–90 кВт, проход твёрдых включений до 76 мм. Обслуживание идёт без спуска в колодец — на стройке и очистных это экономит и время, и допуски.
| Моделей в серии | 6 |
|---|---|
| Подача | 40 — 600 м³/ч |
| Напор | 18 — 31 м |
| Мощность | 9,2 — 90 кВт |
| Обороты | 1 450 / 1 550,0 / 1 950,00 / 2 150,000 / 2 900,0000 об/мин |
| Патрубки | 50×50, 80×80, 100×100, 150×150, 200×200, 250×250 мм |
| Масса | 109 — 780 кг |
| Рабочее колесо | Колесо из чугуна, проход твёрдых включений до 76 мм |
Характеристики серии FSP
На поле наложены кривые Q-H по всему диапазону мощности серии. Нажмите на название модели, чтобы открыть её карточку.
Насосы FANCY FSP
Таблица производительности
Напор H, м
Материалы и устройство
| Рабочее колесо | Колесо из чугуна, проход твёрдых включений до 76 мм |
|---|---|
| Корпус насоса | Anti-corrosive coating cast iron |
| Вал | S.S.304 |
| Механическое уплотнение | Mechanical Seal, WC-WC-SS304 |
| Подшипники | High quality bearing |
| Max solid | Up to 76mm solid pass capability |
Устройство серии FSP

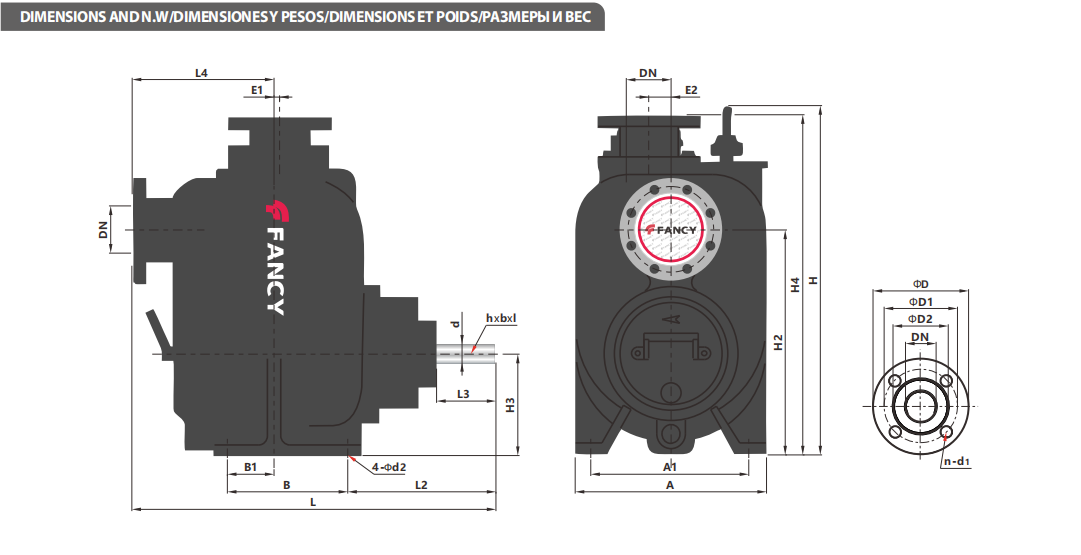

Разрезы и чертежи из каталога завода: устройство насоса, состав узлов и монтажные размеры. Номера на разрезе соответствуют перечню узлов под ним — материал каждой детали взят из документации производителя.
Модели серии FSP
Для чего сделана серия FSP
FANCY FSP решает задачу, где погружной насос неудобен, а обычный центробежный не запустится: откачка из ёмкости или котлована, когда сам агрегат должен стоять на берегу. Шесть типоразмеров серии дают подачу от 40 до 600 м³/ч при напоре 18–31 м и мощности 9,2–90 кВт, а проточная часть пропускает твёрдые включения размером до 76 мм. Насос устанавливается сухим — на раме, прицепе или бетонной площадке, — и обслуживается без спуска в колодец, что на стройке и очистных сооружениях экономит и время, и допуски на работы в замкнутом пространстве.
Как работает самовсасывание
Обычный центробежный насос воздух не качает: если всасывающая линия не залита, колесо крутит воздух и подпора не создаёт. У FSP перед рабочим колесом стоит камера, заполняемая водой при первом пуске. Колесо перемешивает воду с воздухом из всасывающей линии, смесь уходит в напорный патрубок, воздух отделяется, а вода возвращается в камеру — и так цикл за циклом, пока линия не заполнится. После первого залива насос запускается сам, даже если между сменами линия опустошилась. Высота всасывания у таких насосов ограничена физикой: практический предел — около 6–7 м, дальше вода вскипает при разрежении.
Конструкция
Корпус — чугун с антикоррозионным покрытием, рабочее колесо чугунное с большим свободным проходом: камень, щепа или тряпка размером до 76 мм проходят насквозь, а не заклинивают проточную часть. Насос поставляется со свободным концом вала, то есть двигатель или дизель подбирается отдельно — это позволяет собрать агрегат под площадку без электричества. Ревизионный люк открывает доступ к колесу без демонтажа корпуса из трубопровода.
Где применяется FSP
- Строительные площадки. Водопонижение котлована, откачка после ливня, перекачивание из отстойника.
- Очистные сооружения. Перекачивание стоков и осадка, аварийная откачка при обслуживании насосной станции.
- Водоканал. Временный обвод при ремонте коллектора, откачка из колодцев без спуска персонала.
- Карьеры и разрезы. Водоотлив из выработки, откачка с уступов.
- Промышленные площадки. Опорожнение резервуаров, перекачивание технологической воды с включениями.
- Аварийные бригады. Мобильный агрегат на прицепе с дизельным приводом.
Чем FSP отличается от других серий самовсасывающих насосов
Погружные WQ, WQK и WQV стоят прямо в жидкости и не требуют заливки, но для обслуживания их нужно поднимать, а на объекте с сероводородом это отдельная процедура с допуском. FSP наоборот: доступ к насосу свободный, зато нужно следить за герметичностью всасывающей линии — подсос воздуха срывает самовсасывание. Дренажные L дают больший расход при малом напоре, но не пропускают крупных включений. Если формулировка задачи звучит как «качать грязную воду, но насос трогать нельзя погружением» — это FSP.
Как читается обозначение
SP-4, SP-6, SP-8: цифра указывает типоразмер, а вместе с ним — диаметр патрубков и производительность ряда. Полное исполнение агрегата определяется приводом: серия поставляется со свободным концом вала, поэтому мощность двигателя и обороты (от 1450 до 2900 об/мин в зависимости от исполнения) подбираются под рабочую точку.
Откуда взяты характеристики
Кривые Q-H моделей серии оцифрованы с графиков и таблиц каталога FANCY, источник указан на странице каждой модели. Обратите внимание: характеристика приведена для конкретных оборотов, а поскольку насос поставляется со свободным валом, при другом приводе рабочая точка сместится по законам подобия — подачa пропорционально оборотам, напор их квадрату.
