Коммерческие насосы

Двухступенчатые насосы 2FDX из нержавеющей стали

FANCY 2FDX — двухступенчатый нержавеющий насос: та же подача, что у одноступенчатого FDX, но вдвое больший напор. Одиннадцать моделей дают 4,2–12 м³/ч при напоре 31–56 м и мощности 0,75–3,7 кВт, проточная часть из AISI 304. Берут его туда, где расход небольшой, а давление нужно приличное: верхние этажи, длинная поливная линия, фильтровальная установка.

Характеристики серии 2FDX
Моделей в серии	11
Подача	4,2 — 12 м³/ч
Напор	31 — 56 м
Мощность	0,75 — 3,7 кВт
Обороты	2 900 об/мин
Патрубки	32×25, 40×25 мм
Масса	12 — 31 кг
Рабочее колесо	Два колеса из нержавеющей стали AISI 304
Температура среды	до +104 °C
Защита двигателя	IP 55
Класс изоляции	F

Характеристики серии 2FDX

На поле наложены кривые Q-H по всему диапазону мощности серии. Нажмите на название модели, чтобы открыть её карточку.

Насосы FANCY 2FDX

Производительность Q, м³/ч

Таблица производительности

Напор H, мКПД, %Мощность на валу P₂, кВт

Модель	Q, м³/ч	0	0,38	0,76	0,95	1,4	1,6	2,3	2,8	3,2	3,4	4	4,3	4,9	5,3	5,7	6,2	6,4	6,8	7,2	7,9	8,5	9	9,5	11	13	15
2FDX 70/10	м	42	41	40	39	38	38	36	35	34	33	32	31	29	28	27	25	24	23	21	—	—	—	—	—	—	—
	КПД	0	10	20	24	34	36	46	52	54	56	58	59	60	59	59	58	57	56	55	—	—	—	—	—	—	—
	кВт	0,38	0,39	0,4	0,41	0,43	0,44	0,47	0,51	0,53	0,55	0,59	0,61	0,66	0,68	0,7	0,73	0,74	0,75	0,76	—	—	—	—	—	—	—
2FDX 70/12	м	50	49	48	47	46	45	43	41	39	38	36	34	30	28	26	22	20	17	14	—	—	—	—	—	—	—
	КПД	0	8,4	16	20	28	31	41	47	49	51	53	54	53	52	49	45	42	37	31	—	—	—	—	—	—	—
	кВт	0,59	0,59	0,6	0,61	0,62	0,63	0,65	0,67	0,68	0,69	0,72	0,73	0,77	0,79	0,81	0,84	0,85	0,88	0,9	—	—	—	—	—	—	—
2FDX 70/15	м	56	55	54	54	52	52	50	48	47	46	44	43	40	38	36	33	31	28	25	—	—	—	—	—	—	—
	КПД	0	9,3	18	22	30	33	43	48	51	53	55	56	56	55	54	52	50	48	45	—	—	—	—	—	—	—
	кВт	0,54	0,57	0,61	0,62	0,66	0,67	0,73	0,78	0,8	0,82	0,87	0,89	0,94	0,97	1	1	1,1	1,1	1,1	—	—	—	—	—	—	—
2FDX 70/20	м	63	62	62	61	60	59	57	55	54	52	50	48	43	40	37	32	29	25	20	—	—	—	—	—	—	—
	КПД	0	7,1	14	17	24	26	34	39	42	43	45	46	45	44	42	38	35	31	26	—	—	—	—	—	—	—
	кВт	0,89	0,9	0,92	0,94	0,97	0,98	1	1,1	1,1	1,1	1,2	1,2	1,3	1,3	1,4	1,4	1,4	1,5	1,5	—	—	—	—	—	—	—
2FDX 120/20	м	54	53	53	52	51	51	49	48	47	47	46	45	43	43	42	41	40	39	38	36	35	34	—	—	—	—
	КПД	0	6,5	13	16	23	25	34	41	44	46	51	53	57	59	60	62	62	62	62	60	58	55	—	—	—	—
	кВт	0,81	0,82	0,84	0,85	0,87	0,87	0,9	0,92	0,93	0,94	0,96	0,97	1	1	1,1	1,1	1,1	1,2	1,2	1,3	1,4	1,5	—	—	—	—
2FDX 120/30	м	65	64	64	63	62	62	60	59	58	58	57	56	55	54	53	52	51	50	49	48	47	46	—	—	—	—
	КПД	0	6	12	15	21	23	31	37	40	42	46	48	52	53	54	55	56	56	56	54	52	50	—	—	—	—
	кВт	1,1	1,1	1,1	1,1	1,1	1,1	1,2	1,2	1,2	1,2	1,3	1,3	1,4	1,5	1,5	1,6	1,6	1,7	1,8	1,9	2,1	2,2	—	—	—	—
2FDX 120/40	м	70	69	68	68	67	67	65	64	64	63	62	62	61	60	59	58	58	57	56	54	53	51	—	—	—	—
	КПД	0	4,8	9,3	12	17	18	25	30	32	34	37	39	42	43	45	45	46	46	45	44	42	40	—	—	—	—
	кВт	1,3	1,4	1,4	1,5	1,5	1,5	1,6	1,7	1,7	1,7	1,8	1,8	1,9	2	2	2,1	2,2	2,3	2,4	2,6	2,9	3,1	—	—	—	—
2FDX 200/40	м	67	67	66	66	65	65	64	63	63	62	61	61	60	60	59	59	58	58	57	56	55	54	53	50	46	38
	КПД	0	3,4	6,8	8,5	13	14	20	25	27	29	33	35	40	42	44	47	49	51	53	56	58	60	61	64	65	60
	кВт	1,9	1,9	1,9	1,9	1,9	1,9	1,9	2	2	2	2	2	2	2,1	2,1	2,1	2,1	2,1	2,1	2,2	2,2	2,2	2,2	2,3	2,4	2,6

Материалы и устройство

Рабочее колесо	Два колеса из нержавеющей стали AISI 304
Корпус насоса, рабочие колёса, диффузоры	Нержавеющая сталь AISI 304, версия материального исполнения из AISI 316 доступна и определяется как цена AISI 304 +30%
Вал	Stainless Steel 304
Уплотнение	Mechanical Seal,SiC/Carbon/SS304/VITON need +3%
Температура	Стандартная версия 70℃, для высокой температуры (104℃) необходимо добавить 3%
Подшипнк	High quality bearing

Модели серии 2FDX

Модель	Подачам³/ч	Напорм	МощностькВт	Патрубокмм	Массакг	Цена₽
2FDX 70/10	4,2	31	0,75	32×25	12	35 940
2FDX 70/12	4,2	34	0,9	32×25	13	37 900
2FDX 70/15	4,2	43	1,1	32×25	18	42 380
2FDX 70/20	4,2	48	1,5	32×25	20	45 700
2FDX 120/15	7,2	32	1,1	32×25	17	40 650
2FDX 120/20	7,2	38	1,5	32×25	18	43 910
2FDX 120/30	7,2	50	2,2	32×25	25	59 140
2FDX 120/40	7,2	56	3	32×25	27	61 990
2FDX 200/30	12	34	2,2	40×25	25	56 850
2FDX 200/40	12	48	3	40×25	27	61 890
2FDX 200/50	12	56	3,7	40×25	31	76 600

Для чего сделана серия 2FDX

FANCY 2FDX решает задачу, где расход небольшой, а напор нужен приличный: поднять воду на пять-шесть этажей, продавить длинную поливную линию, подать воду на фильтровальную установку с высоким сопротивлением. Одиннадцать моделей серии дают подачу от 4,2 до 12 м³/ч и напор от 31 до 56 м при мощности 0,75–3,7 кВт. Проточная часть — нержавеющая сталь AISI 304, поэтому насос применим и в питьевых, и в пищевых линиях.

Почему вторая ступень выгоднее большего колеса

Поднять напор одноступенчатого насоса можно двумя способами: увеличить диаметр колеса или добавить обороты. Оба ухудшают работу на малом расходе — растут потери, шум и осевые нагрузки, а КПД в рабочей точке падает. Вторая ступень действует иначе: колёса работают последовательно, каждое в своём оптимальном режиме, и напор складывается при неизменной подаче. Поэтому 2FDX при тех же 4,2–12 м³/ч выдаёт вдвое больший напор, чем FDX, оставаясь таким же компактным горизонтальным насосом.

Материалы

Корпус, оба рабочих колеса и вал — нержавеющая сталь AISI 304, уплотнение механическое, присоединение резьбовое (32×25 и 40×25 мм). Масса от 12 до 31 кг: агрегат ставится на пол или кронштейн без фундамента. Для среды с хлоридами — морской воды, рассолов, активно хлорированных контуров — нужна сталь AISI 316, и её стоит запрашивать отдельно.

Где применяется 2FDX

Повышение давления в здании. Подача на верхние этажи частного дома, гостиницы, небольшого офиса.
Полив. Дождевание и капельные линии, где магистраль длинная и сопротивление высокое.
Водоподготовка. Продавливание воды через фильтры, умягчители, мембраны.
Пищевые производства. Подача воды и растворов в аппараты, мойка оборудования.
Автомойки и клининг. Питание моечных постов с высоким напором.
Замена насосной станции. Работа с гидроаккумулятором и реле давления вместо бытовой станции, когда её напора не хватает.

Чем 2FDX отличается от других серий горизонтальных насосов

FDX — одноступенчатое исполнение того же ряда: дешевле, но напор до 27,8 м. CM, CHL и CHLF — многоступенчатые горизонтальные насосы: у них до шести ступеней и напор до 60 м, зато они крупнее и дороже. FVL и FVC — вертикальные многоступенчатые с напором до 156 м. 2FDX занимает нишу между простым одноступенчатым насосом и полноценным многоступенчатым насосом: две ступени часто закрывают задачу целиком, не заставляя платить за шесть.

Как читается обозначение

2FDX 120/30: 2 — число ступеней, FDX — серия, 120 — номинальная подача в литрах в минуту (около 7,2 м³/ч), 30 — мощность двигателя в лошадиных силах, умноженная на десять, то есть 3 л. с. Напор в обозначении не зашит: у 2FDX 120/30 он равен 50 м в паспортной точке. Ряды подач совпадают с одноступенчатой серией — 70, 120 и 200 л/мин, — поэтому подобрать замену FDX на 2FDX при нехватке напора можно без пересчёта расхода.

Откуда взяты характеристики

Кривые Q-H всех одиннадцати моделей построены по данным завода — таблицам даташита и расчётной системе подбора FANCY. Источник указан на странице каждой модели, паспортная точка сверена с прайс-листом.

Чем серии раздела отличаются друг от друга

FANCY 2FDX рядом с остальными линейками раздела «Коммерческие насосы»: устройство, тип колеса и рабочий диапазон. Нажмите на название, чтобы открыть серию целиком.

Только различающиеся характеристики

Серия	FANCY 2FDX	FANCY CDM / CDMF	FANCY CDL / CDLF	FANCY CM	FANCY CHL	FANCY CHLF	FANCY CHLFT	FANCY FV	FANCY FVL	FANCY FVC	FANCY FZ	FANCY FWO	FANCY FDX	FANCY MS

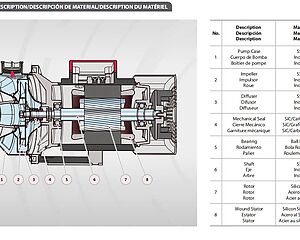

Устройство	—			—							—	—	—

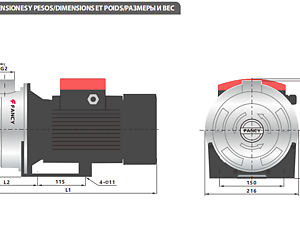

Габаритный чертёж	—			—							—	—	—
Тип насоса	двухступенчатый насос из нержавеющей стали	вертикальный многоступенчатый насос	вертикальный многоступенчатый насос	горизонтальный многоступенчатый насос	горизонтальный многоступенчатый насос	горизонтальный многоступенчатый насос	горизонтальный многоступенчатый насос	жокей-насос для систем пожаротушения	многоступенчатый насос с одним валом	многоступенчатый насос с муфтовым соединением	консольный насос из нержавеющей стали	насос с открытым рабочим колесом	Горизонтальные насосы из нержавеющей стали	одноступенчатый насос из нержавеющей стали
Рабочее колесо	Два колеса из нержавеющей стали AISI 304	Рабочие колёса и диффузоры из нержавеющей стали AISI 304	Рабочие колёса и диффузоры из нержавеющей стали AISI 304	Колёса из нержавеющей стали AISI 304, число ступеней указано в обозначении	Колёса из нержавеющей стали AISI 304	Колёса из нержавеющей стали AISI 304, корпус из нержавеющей стали	Колёса из нержавеющей стали AISI 304, корпус из чугуна с антикоррозионным покрытием	Колёса из нержавеющей стали, корпус из чугуна с катафорезным покрытием	Колёса из PPO, корпус из чугуна с катафорезным покрытием	Колёса из PPO или нержавеющей стали, корпус из чугуна	Колесо и корпус из нержавеющей стали AISI 304 или AISI 316	Открытое колесо из нержавеющей стали AISI 304	Колесо из нержавеющей стали AISI 304	Колесо из нержавеющей стали AISI 304
Материалы	Корпус насоса, рабочие колёса, диффузоры: Нержавеющая сталь AISI 304, версия материального исполнения из AISI 316 доступна и определяется как цена AISI 304 +30%; Вал: Stainless Steel 304; Уплотнение: Mechanical Seal,SiC/Carbon/SS304/VITON need +3%; Подшипнк: High quality bearing	—	—	—	—	—	—	—	—	—	—	—	—	—
Открытое колесо	нет	нет	нет	нет	нет	нет	нет	нет	нет	нет	нет	есть	нет	нет
Нержавеющая сталь	есть	есть	есть	есть	есть	есть	нет	нет	нет	нет	есть	есть	есть	есть
Многоступенчатый	нет	есть	есть	есть	есть	есть	есть	есть	есть	есть	нет	нет	нет	нет
Подача, м³/ч	4,2 — 12	1 — 395	1 — 200	2 — 20	2 — 20	2 — 20	2 — 20	4 — 30	2 — 12	2 — 12	12 — 320	4,8 — 30	4,2 — 12	3,6 — 20
Напор, м	31 — 56	11 — 412	7 — 247	9 — 60	9 — 50	9 — 50	9 — 50	16,2 — 100	22 — 104	36 — 156	19 — 72	6,5 — 15	14 — 27,8	13 — 25
Мощность, кВт	0,75 — 3,7	0,37 — 315	0,37 — 110	0,37 — 4,4	0,37 — 4	0,37 — 4,4	0,37 — 4,4	1,1 — 11	0,55 — 4	1,5 — 7,5	1,1 — 90	0,37 — 3	0,37 — 1,8	0,37 — 2,2
Патрубки, мм	32×25 … 40×25	25×25 … 200×200	25×25 … 150×150	25×25 … 50×50	25×25 … 50×50	25×25 … 50×50	25×25 … 50×50	25×25 … 65×65	25×25 … 50×50	25×25 … 50×50	50×32 … 150×125	32×25 … 65×50	32×25 … 40×25	32×25 … 50×32
Масса, кг	12 — 31	26 — 2 480	23 — 1 317	11 — 41	14 — 46	16 — 48	16 — 48	27 — 111	30 — 43	34 — 63	22 — 628	7 — 23	8 — 22	13 — 22
Температура среды	до +104 °C	до +120 °C	до +120 °C	до +120 °C	до +120 °C	до +120 °C	—	—	—	—	—	до +104 °C	до +104 °C	до +120 °C
Защита двигателя	IP 55	IP 55	IP 55	IP 55	IP 55	IP 55	—	IP 55	—	—	—	IP 55	IP 55	IP 55
Основное применение	Те же линии, что у FDX, но при большем требуемом напоре: подача на верхние этажи и через длинные трубопроводы.	Повысительные станции зданий, водоподготовка и обратный осмос, котельные, промывка фильтров, технологические линии.	Повышение давления в тесных насосных, спринклерные сети, водоснабжение зданий, промышленные контуры.	Водоснабжение частных домов и небольших зданий, полив, подача из накопительной ёмкости, повышение давления.	Повышение давления в системах водоснабжения, мойка, орошение теплиц, подпитка контуров отопления.	Пищевые линии, молочные и пивоваренные производства, водоподготовка, розлив питьевой воды.	Водоснабжение и повышение давления там, где среда нейтральна, а нержавеющий корпус избыточен.	Спринклерные и дренчерные сети: поддержание давления между запусками основных пожарных насосов.	Водоснабжение зданий и небольших производств, подпитка контуров, полив, подача из ёмкости.	Повышение давления там, где двигатель обслуживают отдельно от гидравлики: непрерывные контуры и высокая наработка.	Химические линии, пищевые производства, горячая вода и конденсат, мойка оборудования, водоподготовка.	Пищевые линии, перекачка суспензий и жидкостей с мягкими включениями, мойка технологического оборудования.	Водоснабжение и повышение давления на пищевых и фармацевтических линиях, подача чистой и слабоагрессивной воды.	Небольшие контуры водоснабжения и водоподготовки, подкачка на пищевых линиях, мойка и розлив.
