Fancy WQV80/22 — погружной насос с режущим элементом

Что представляет собой WQV80/22

WQV80/22 — фекальный насос серии WQV на подачу 80 м³/ч, напор 49,8 м, мощность 22 кВт. Режущий элемент рубит текстиль и волокнистые включения — насос для бытовых стоков с влажными салфетками.

У WQV80/22 частота вращения 2 900 об/мин, диаметр патрубка 80 мм, масса 243 кг. Эти цифры берут при проектировании обвязки: по патрубку подбирают ответный фланец, по массе — грузоподъёмность подъёмного устройства, по оборотам оценивают ресурс проточной части на абразивной среде.

Модель входит в ряд из 76 машин серии WQV, который закрывает диапазон по подаче 10 — 700 м³/ч и напору 13,5 — 76,3 м. Если рабочая точка WQV80/22 не попадает в вашу, ближайшая типоразмерная ступень серии обычно решает задачу без смены схемы установки.

Проточная часть и материалы

Рабочее колесо WQV80/22 изготовлено из материала «3Cr13». В стоке с волокном решает не только материал, но и геометрия: одноканальное колесо пропускает волокно целиком, не наматывая его на ступицу.

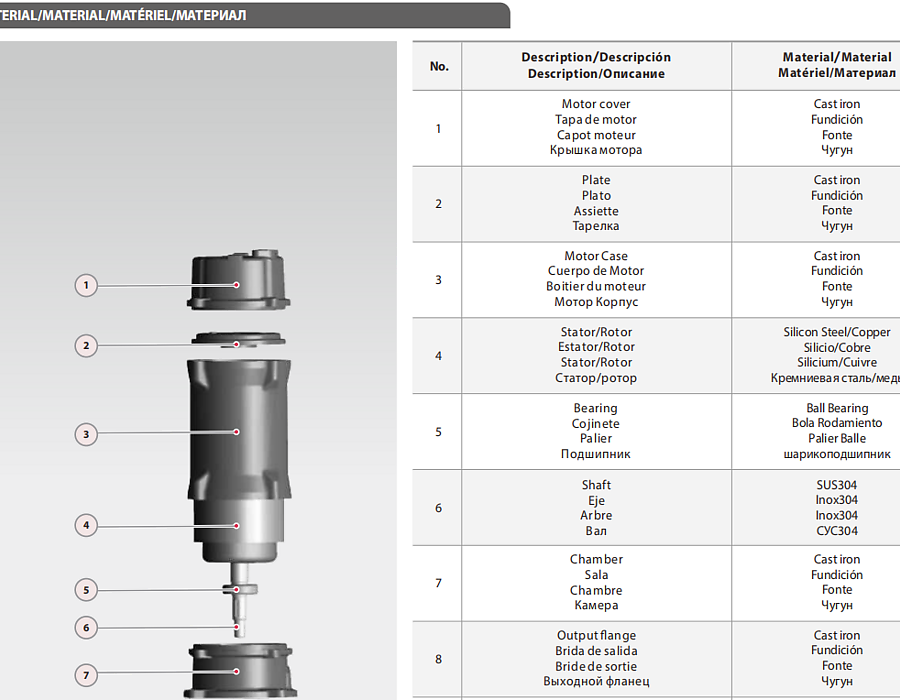

Материалы серии WQV по документации завода: корпус насоса — катафорезное покрытие; вал — нержавеющая сталь AISI 304; уплотнение — механическое уплотнение, SiC/SiC/SS304; подшипники — подшипники высокого качества; двигатель — класс изоляции F, степень защиты IP 68.

Режущий механизм на входе рубит текстиль, влажные салфетки и упаковку до того, как они дойдут до колеса. Это то, ради чего WQV80/22 берут вместо обычного фекального насоса: в бытовом стоке именно волокнистые включения дают большую часть засоров.

Двигатель и условия работы

Двигатель WQV80/22: мощность 22 кВт, степень защиты IP 68, класс изоляции F. Защита IP 68 означает работу под уровнем жидкости постоянно, а не эпизодически — корпус двигателя герметичен, а вал уплотнён со стороны среды.

Наибольшая глубина погружения — 5 м. Глубже насос ставить нельзя: давление столба жидкости продавливает уплотнение вала, и в масляную камеру попадает среда.

Температура перекачиваемой среды — до 40 °C. При работе на пределе этого диапазона проверяют, охлаждается ли двигатель средой: частично оголённый корпус греется быстрее, чем полностью погружённый.

Характеристика и рабочая точка

Характеристика WQV80/22 оцифрована по 14 точкам: подача от 0 до 170,4 м³/ч, напор от 23,6 до 49,4 м. Точки сняты на заводском испытательном стенде — это замер конкретной машины, а не расчётная кривая из буклета.

Наибольший КПД 46,3 % приходится на подачу 150,4 м³/ч при напоре 27,4 м и мощности на валу 20 кВт. Рабочую точку стараются держать рядом с этим значением: слева от него насос работает с перегрузкой по осевому усилию, справа — с падением напора и кавитацией.

Где работает WQV80/22

WQV80/22 применяют там же, где всю серию WQV: очистные сооружения, канализационные станции, жкх и жилые дома. Ниже — узлы этих объектов, где такая машина работает штатно.

Приёмная камера

Первый узел после решёток: сток идёт с волокном, песком и всем, что прошло прозоры. Здесь ставят погружной насос с одноканальным колесом и свободным проходом от 50 мм, а при частых тряпках — исполнение с режущим механизмом. Насос работает под уровнем, поэтому двигатель нужен в исполнении IP 68 с двойным механическим уплотнением.

Песколовки и песковые бункеры

Пескопульпа абразивна: обычное чугунное колесо срабатывается за сезон. В этот узел идут шламовые насосы с колесом из хромистого сплава и агитатором, который не даёт песку слежаться на дне приямка перед пуском.

Первичные отстойники, откачка сырого осадка

Осадок вязкий, влажностью 92–96 %, и подаётся порциями по графику. Насос выбирают с запасом по напору на плотность среды и с колесом, которое не забивается при пуске в осевшем осадке: одноканальным или вихревым.

Возврат активного ила и рециркуляция

Здесь важнее объём, чем напор: ил перекачивают из вторичных отстойников в аэротенк на высоту в несколько метров. Подходят низконапорные погружные насосы с большой подачей — задачу закрывают линейки с подачей от 100 м³/ч и напором 4–12 м.

Илоуплотнители и цех обезвоживания

Уплотнённый осадок подают на центрифугу или пресс. Насос стоит в сухой камере рядом с аппаратом, поэтому берут исполнение с рубашкой охлаждения: без потока вокруг корпуса двигатель греется даже на паспортной нагрузке.

Дренажные и аварийные приямки

Промывочная вода, протечки и опорожнение ёмкостей. Задача редкая, но насос должен пускаться после месяцев простоя — сюда ставят простые дренажные насосы, а в зоне возможного заиливания — с агитатором.

Приёмный резервуар КНС

Основная пара насосов стоит на дне резервуара на трубной муфте автоматической установки. Сток бытовой, с текстилем и жиром: нужен свободный проход от 50 мм или режущий механизм на входе. Насос работает под уровнем и охлаждается средой, поэтому подходит обычное погружное исполнение IP 68.

Сухая камера станции

На станциях с раздельной компоновкой насос стоит рядом с резервуаром, а не в нём. Без потока вокруг корпуса нужен насос с рубашкой охлаждения — иначе двигатель перегревается при длительном цикле.

Как подобрать WQV80/22

Подбор WQV80/22 начинают с двух цифр: расхода в рабочем режиме и напора с учётом геометрической высоты подъёма и потерь в трубопроводе. Потери считают по фактической длине и диаметру линии — на длинной напорной трассе они дают больше половины требуемого напора.

Затем сверяют среду: температуру, наличие абразива и волокна, размер твёрдых включений. По ним проверяют, подходит ли исполнение проточной части и хватает ли свободного прохода. Последним смотрят место установки: глубину приямка, способ монтажа и наличие подъёмного устройства.
