200WQ200-9-11S — фекальный насос серии WQS на подачу 200 м³/ч, напор 9 м, мощность 11 кВт. Исполнение WQ целиком из нержавеющей стали для агрессивных и солёных сред.

У 200WQ200-9-11S частота вращения 2 900 об/мин, диаметр патрубка 200 мм, масса 172 кг. Эти цифры берут при проектировании обвязки: по патрубку подбирают ответный фланец, по массе — грузоподъёмность подъёмного устройства, по оборотам оценивают ресурс проточной части на абразивной среде.

Модель входит в ряд из 58 машин серии WQS, который закрывает диапазон по подаче 10 — 200 м³/ч и напору 6 — 60 м. Если рабочая точка 200WQ200-9-11S не попадает в вашу, ближайшая типоразмерная ступень серии обычно решает задачу без смены схемы установки.

Проточная часть и материалы

Рабочее колесо 200WQ200-9-11S изготовлено из материала «SUS». В стоке с волокном решает не только материал, но и геометрия: одноканальное колесо пропускает волокно целиком, не наматывая его на ступицу.

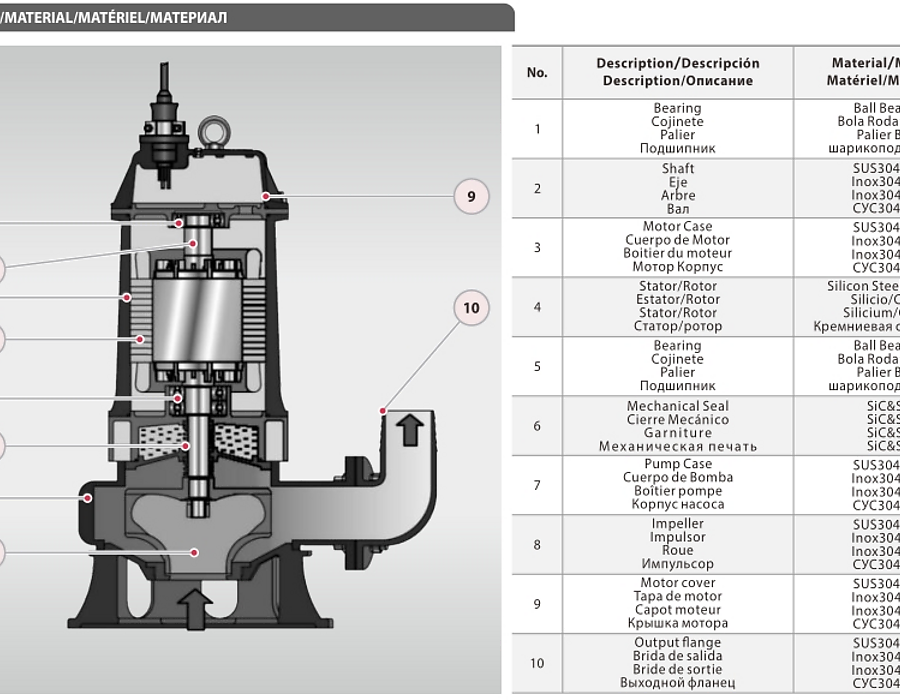

Материалы серии WQS по документации завода: корпус — Stainless Steel 304/316; shaft — Stainless Steel 304/316; seal — Mechanical Seal, SiC/SiC/SS304; bearing — High quality bearing; motor — Insulation class F, Protection IP 68.

Проточная часть в нержавеющем исполнении рассчитана на агрессивную и солёную среду, где чугунный корпус живёт один сезон: хлориды и кислая реакция разрушают чугун изнутри, а нержавеющая сталь сохраняет пассивную плёнку.

Двигатель и условия работы

Двигатель 200WQ200-9-11S: мощность 11 кВт, степень защиты IP 68, класс изоляции F. Защита IP 68 означает работу под уровнем жидкости постоянно, а не эпизодически — корпус двигателя герметичен, а вал уплотнён со стороны среды.

Наибольшая глубина погружения — 5 м. Глубже насос ставить нельзя: давление столба жидкости продавливает уплотнение вала, и в масляную камеру попадает среда.

Температура перекачиваемой среды — до 40 °C. При работе на пределе этого диапазона проверяют, охлаждается ли двигатель средой: частично оголённый корпус греется быстрее, чем полностью погружённый.

Характеристика и рабочая точка

Характеристика 200WQ200-9-11S оцифрована по 20 точкам: подача от 0 до 240 м³/ч, напор от 6,19 до 20,7 м. Точки выгружены из заводской системы подбора.

Наибольший КПД 75,1 % приходится на подачу 202,1 м³/ч при напоре 8,87 м и мощности на валу 6,32 кВт. Рабочую точку стараются держать рядом с этим значением: слева от него насос работает с перегрузкой по осевому усилию, справа — с падением напора и кавитацией.

Где работает 200WQ200-9-11S

200WQ200-9-11S применяют там же, где всю серию WQS: очистные сооружения, пищевое производство, химическое производство, морская и солёная вода. Ниже — узлы этих объектов, где такая машина работает штатно.

Приёмная камера

Первый узел после решёток: сток идёт с волокном, песком и всем, что прошло прозоры. Здесь ставят погружной насос с одноканальным колесом и свободным проходом от 50 мм, а при частых тряпках — исполнение с режущим механизмом. Насос работает под уровнем, поэтому двигатель нужен в исполнении IP 68 с двойным механическим уплотнением.

Песколовки и песковые бункеры

Пескопульпа абразивна: обычное чугунное колесо срабатывается за сезон. В этот узел идут шламовые насосы с колесом из хромистого сплава и агитатором, который не даёт песку слежаться на дне приямка перед пуском.

Первичные отстойники, откачка сырого осадка

Осадок вязкий, влажностью 92–96 %, и подаётся порциями по графику. Насос выбирают с запасом по напору на плотность среды и с колесом, которое не забивается при пуске в осевшем осадке: одноканальным или вихревым.

Возврат активного ила и рециркуляция

Здесь важнее объём, чем напор: ил перекачивают из вторичных отстойников в аэротенк на высоту в несколько метров. Подходят низконапорные погружные насосы с большой подачей — задачу закрывают линейки с подачей от 100 м³/ч и напором 4–12 м.

Илоуплотнители и цех обезвоживания

Уплотнённый осадок подают на центрифугу или пресс. Насос стоит в сухой камере рядом с аппаратом, поэтому берут исполнение с рубашкой охлаждения: без потока вокруг корпуса двигатель греется даже на паспортной нагрузке.

Дренажные и аварийные приямки

Промывочная вода, протечки и опорожнение ёмкостей. Задача редкая, но насос должен пускаться после месяцев простоя — сюда ставят простые дренажные насосы, а в зоне возможного заиливания — с агитатором.

Контур CIP-мойки

Щёлочь и кислота при температуре до 80–90 °C прогоняются по линии без разборки оборудования. Уплотнение подбирают под реагент, проточную часть — из AISI 316: 304 на кислотной стадии корродирует.

Подача воды на линию розлива

Ровное давление важнее подачи: скачок сбивает дозирование. Многоступенчатый нержавеющий насос с частотным приводом держит уставку в пределах десятых долей бара.

Как подобрать 200WQ200-9-11S

Подбор 200WQ200-9-11S начинают с двух цифр: расхода в рабочем режиме и напора с учётом геометрической высоты подъёма и потерь в трубопроводе. Потери считают по фактической длине и диаметру линии — на длинной напорной трассе они дают больше половины требуемого напора.

Затем сверяют среду: температуру, наличие абразива и волокна, размер твёрдых включений. По ним проверяют, подходит ли исполнение проточной части и хватает ли свободного прохода. Последним смотрят место установки: глубину приямка, способ монтажа и наличие подъёмного устройства.
